Автоматическая коробка передач на man tgx

Если требуется прокачать кулису «МАН ТГА», то для этого нужно специальное оборудование. В «домашних условиях» (в частном гараже или просто во дворе) это сделать не получится.

На коробках передач разных моделей и модификаций автомобилей марки MAN есть некоторые свои особенности.

Читайте также:

Сколько масла заливать в привод реостатного контроллера

В частности, на автобусах механизм переключения скоростей включает в себя:

кулису;
золотниковый механизм, распределяющий воздух;
цилиндр, помогающий переключать скорости.

Корпус автобуса имеет большую длину. Привод от рычага переключения скоростей – тросовой.

Кулисы КПП на грузовых автомобилях этой марки бывают разного типа. Многим водителям не нравится пневматическая. Ее можно убрать и установить механическую, для которой понадобятся два троса.

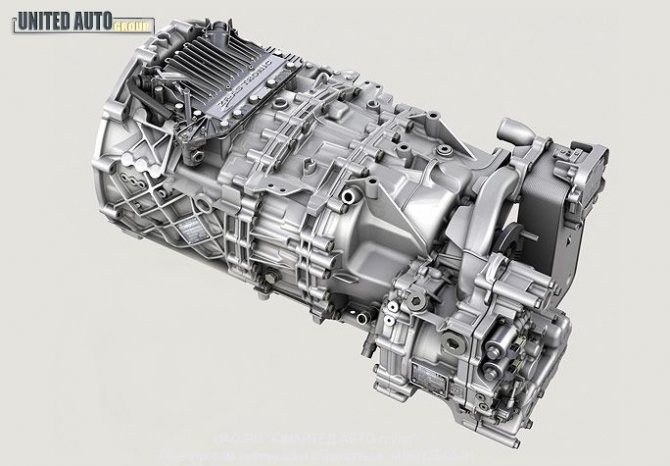

Коробка передач TipMatic

Автоматическая коробка передач КПП

Коробка передач КПП на 12 передач автоматическая

MAN TipMatic® это автоматизированная система переключения передач с коробкой передач ZF (AS-Tronic) Коробка передач имеет 2 версии MAN TipMatic® Fleet версия работает в автоматическом режиме. MAN TipMatic ® Profi может работать в автоматическом и ручном режиме.

MAN предлагает КПП TipMatic® на 12 передач для легких и тяжелых грузовых автомобилей, для движения по качественным магистралям и по бездорожью. КПП MAN TipMatic ® поставляются в версиях с прямой или повышающей передачей.

Автоматические коробки передач это не роскошь, и не только лишь помошник для малоопытных водителей. Автоматическая коробка передач значительно снижает нагрузку на водителя при управлении автомобилем. Однако важно и то, что только атвоматическая КПП позволяет обеспечить высокую эффективность вождения и экономию топлива.

Сказанное выше на практике означает, что грузовик с такой коробкой передач может в среднем за год сэкономить порядка 2250 литров дизельного топлива и выбросить на 6 т. СО2 меньше. Вложение в такую АКПП экономически выгодно.

Управление автоматической коробкой передач удобно и просто

Читайте также:

Сколько заряжается 5 аккумуляторов 18650

В напряженном трафике, при маневрировании для выбора нужного маршрута водитель теперь может лучше сконцентрироваться на дорожной ситуации, экономя свое внимание и силы на переключении передач. TipMatic ® понижает передачу до нужной при движении в подъем и при оставнове и повышает при наборе скорости. Когда в системе задействован моторный тормоз (EVBac), то автоматическая коробка передач выбирает также наиболее подходящий алгоритм для автоматического торможения, чтобы при этом обеспечить полную мощность торможения. Это значительное преимущество с точки зрения безопасности дорожного движения.

* Водитель может управлять TipMatic ® Profi полностью автоматически или вручную с помощью переключателя на рулевом колесе * MAN TipMatic ® Fleet обеспечивает полностью управление автомобилем в автоматическом режиме.

MAN поставляет КПП TipMatic ® для серий тяжелых грузовиков TGX и TGS 2-х, 3-х и 4-х осных в том числе для полноприводных автомобилей 4х4, 6х6, 8х8, так что эти транспортные средства также могут управляться комфортно в автоматическом режиме даже в условиях бездорожья. Внедорожные версии MAN TipMatic® также доступны для серии грузовиков TGM.

С автомматизированной КПП MAN TipMatic ®, автоматический выбор режима и переколючения передачи делает работу водителя гораздо проще. Педаль сцепления отсутствует (для полнойстью автоматической коробки передач). В зависимости от модели автомобиля и версии поворотного переключателя, понижающая передача выбирается в зависимости от нагрузки или вручную. Двигатель с мощностью до 480 л.с. может быть объединен с вариантом трансмиссии TipMatic ® с прямым приводом.

Система TipMatic ® повышает эффективность работы транспортных средств за счет уменьшения расхода топлива, снижение расходов на обслуживание и увеличение нагрузки примерно на 70 кг по сравнению с сопоставимым механической коробкой передач. MAN TipMatic ® в сочетании с функцией MAN EasyStart и функцией держателя уклона, позволяет трогаться в подъем и под уклон намного легче и, следовательно, более безопасно.

ZF интардер Eco Благодаря Интардеру, устанавливаемому на выходе КПП становится возможным создание высокой мощности торможения (до 600 кВт, тормозной момент 3300 Нм). Это обеспечивает снижение эксплуатационных затрат на обслуживание и за счет снижения износа тормозов. Отсутствует затухание и повышение эффективности «холодного» тормоза. Достигается оптимальная интеграция и непрерывное управление тормоза (с функции bremsomat ) с высоким уровнем комфорта управления и безопасности.

Преимущества: * MAN TipMatic ® автоматизирует переключение передач, позволяет забыть о педали сцепления и позволяет экономить топливо в междугороднем трафике в среднем ок. 4,5% по сравнению с механической трансмиссией * MAN EasyStart с функцией остановки предотвращает скатывание автомобиля назад при сдаче назад * Низкие потери на холостом ходу и короткое время отклика благодаря усовершенствованному интардеру Эко (экономия топлива в 0,1 л/100 км на междугородных маршрутах и увеличение срока службы)

Технические характеристики КПП ZF

Техническая характеристика коробки передач 16 S 151

Читайте также:

Как проходит то автомобиля у официального дилера

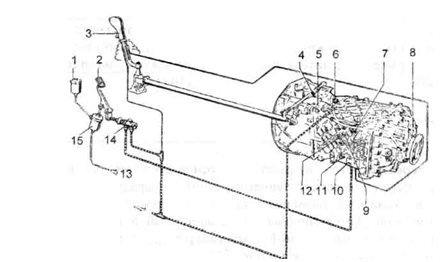

Рис. 71. Схема присоединения пневматического управления для делителя и демультипликатора.

] — бачок сцепления; 2 — педаль сцепления; 3 — рычаг переключения передач; 4 — датчик заднего хода; 5 — кла пан включения демультипликатора; б — датчик нейтрали; 7 — датчик включения низшего диапазона демультип ликатора; 8 — цилиндр переключения демультипликатора; 9 — датчик первой передачи; 10 — воздухораспределитель делителя; 11 — датчик включения низшего диапазона делителя; 12 — датчик включения высшей передачи; 13 — к рабочему цилиндру сцепления; 14 — клапан включения делителя; 15 — главный цилиндр сцепления.

Тип коробки пе редач

Механическая шестнадцатиступенчатая, состоящая из основного четырехступенчатого редуктора, переднего двухступенчатого делителя передач и демультипликатора

Макс, входной крутящий момент. Н.м

Передаточные числа (в скобках для коробок передач с высшей прямой передачей)

Роликовые игольчатые с сепараторами без колец

Инерционного типа, муфтовые со стальными фрикционными кольцами, покрытыми молибденом

С косыми зубьями, постоянного зацепления

Бесконтактный, индуктор 6 выступов

Система смазы вания

Все детали смазываются разбрызгиванием, подшипники шестерен коробки передач, делителя и демультипликатора имеют, кроме того, дополнительную подпитку от масляного насоса

Сзади от торца промежуточного вала основного редуктора

Механическое, с дистанционным приводом для основного редуктора

(возможен вариант с сервоусилителем), пневматическое преселектор-

ное для делителя, пневматическое для демультипликатора

Усилие на рычаге переключения

Коробка передач

состоит из следующих основных узлов: основного четырехступен чатого редуктора, переднего двухступенчатого делителя передач и демультипликатора. Все передачи переднего хода в основном редукторе включаются синхронизаторами, задняя передача — зубчатой муфтой. Демультипликатор — планетарный, автоматически переключается с помощью пневматического клапана муфтовым синхронизатором при перемещении рычага в нейтрали от положения 3-4 передач к 5-6 и наоборот.

Делитель передач

— механический, состоит из одной пары цилиндрических шесте рен и синхронизатора. Управление делителем пневматическое.

Включение передач производится механически, через двойное Н-включение. Оно де лится на 5 находящихся рядом друг с другом дорожек. На дорожках 3-4 или 5-6 находится

нейтральное положение рычага.

Рис. 72. Схема включения передач.

а — низший диапазон демультипликатора; b — высший диапазон демультипликатора.

Пружинные фиксаторы постоянно прижимают рычаг к нейтральному положению. Пневматическое переключение демультипликатора происходит автоматически при перемещении рычага в нейтрали от положения 3-4 передач к 5-6 и наоборот.

Предварительный выбор передачи в делителе производится перемещением переключателя пневматического крана, установленного в рукоятке рычага переключения передач, в положение В или Н Передача в делителе переключается после нажатия на педаль сцепления. Смотря по условиям использования транспортного средства, можно на любой передаче поль зоваться делителем.

Сервоусилитель состоит из управляющего блока и двухпозиционного цилиндра. Включение передач в коробке передач производится как было описано выше, только с пнев матическом усилением.

Коробка передач МАН ТГА: схема переключения КПП MAN

Компания MAN SE — машиностроительная фабрика Maschinenfabrik Augsburg-Nurnberg SE. Главный акционер компании Volkswagen AG. Штаб-квартира компании находится в Мюнхене.

В настоящее время компания занимается производством грузовиков среднего и тяжелого класса, малотоннажных машин, а также грузовиков для вооруженных сил и гражданских автобусов разных типов.

В этой статье мы более подробно остановимся на тягачах MAN TGA, рассмотрим, что представляет собой коробка передач MAN TGA, схема переключения передач MAN TGA и т.д.

Что в итоге

Коробка MAN TGA долговечна в эксплуатации при квалифицированном техническом обслуживании (замена масла с использованием качественной смазывающей жидкости, своевременная замена изношенных деталей коробки и т. д.).

Рекомендуем также прочитать статью о том, как правильно ездить на коробке робот. Из этой статьи вы узнаете об особенностях, а также рекомендациях касательно эксплуатации автомобилей с роботизированной коробкой передач. При этом немаловажный фактор долговечности КПП заключается в квалификации водителя, эксплуатирующего транспортное средство с таким видом трансмиссии. Если точнее, КПП MAN TGA очень требовательна к своевременному переключению ступеней при необходимом скоростном режиме с учетом больших весовых нагрузок.

MAN TGA КПП: особенности КПП и схема переключения

Основная модель компании MAN – тягач TGA, который стал базой для другой новой серии МАN ТGХ. Кстати, маркировка автомобилей MAN присваивается тягачу в зависимости от его грузоподъемности. Существуют такие серии:

На тягачи этой серии в основном устанавливаются шестицилиндровые двигатели собственного производства с объемом от 10,5 до 12,8 литров, мощность которых может варьироваться от 310 до 530 лошадиных сил, что зависит от комплектации автомобиля.

Эти двигатели могут агрегатироваться 12-ступенчатой автоматической коробкой передач, 16-ступенчатой механической ZF ComfortShift с системой (HGS) гидростатического переключения передач ServoShift с сервоприводом, 16-ступенчатой механической коробкой ZF 16 S NEW ECOSPLIT и т. д. Давайте на примере механической коробкой ZF 16 S NEW ECOSPLIT рассмотрим основные особенности и схему переключения.

Особенности МКПП автомобиля MAN TGA ZF 16 S NEW ECOSPLIT

Итак, MAN TGA КПП ZF 16 S NEW ECOSPLIT в зависимости от комплектации бывают трех видов:

Основные общие составляющие всех трех типов КПП MAN TGA КПП ZF 16 S NEW ECOSPLIT:

Коробка передач MAN TGA: схема переключения

Базовая схема переключения КПП MAN на первый взгляд может показаться достаточно сложной, поскольку имеет шестнадцать передач переднего хода и две передачи заднего хода. Но это только на первый взгляд. Привыкнуть управлять такой коробкой можно очень быстро. Изучив все нюансы и особенности, удается оценить массу достоинств.

Например, благодаря пневмоусилителю передачи переключаются плавно и легко. А особенности конструкции коробки позволяют во время включения создавать минимальный шум.

Еще на MAN TGA КПП схема переключения реализована так, чтобы оптимально использовать мощность ДВС автомобиля в начале движения, при ускорении или торможении практически до полной остановки. Есть еще один плюс КПП – это возможность присоединения разных коробок отбора мощности.

Схема переключения передач MAN TGA состоит из трех основных частей:

Общая информация

Механическая коробка передач ZF 16 S New Ecosplit

Коробка передач с NMV и интардером:

Коробка передач с интардером:

Коробка передач без интардера:

Коробка передач состоит из четырехступенчатого узла, включенной предварительно группы делителя и последовательно включаемого заднего делителя планетарной конструкции. 4-ступенчатый синхронизированный узел коробки передач в исполнении с переключением кулачковыми муфтами и сервоприводом. Группа делителя и задний делитель аналогичным образом синхронизированы. Синхронизация осуществляется с помощью управления двигателем.

Группа делителя включается соответствующим переключателем на рычаге переключения передач. Этим переключателем водитель предварительно вызывает низшую или высшую группу делителя и затем нажатием на педаль сцепления завершает процесс.

Устройство Servoshift состоит из механически-пневматической управляющей части и пневмоцилиндра двойного действия.

Коробки передач Ecosplit могут оснащаться зависимыми от двигателя, трансмиссии и связанными с режимом работы коробками отбора мощности.

Некоторые коробки передач Ecosplit оснащены зависимыми от двигателя коробками отбора мощности. Коробка передач Ecosplit может дополнительно оснащаться связанной с режимом работы и зависимой от трансмиссии коробкой отбора мощности.

Типовая табличка коробки передач:

16 S 1820 TO/16 S 1820 TO (HVA и CGS)/16 S 1821 TO/16 S 1823 TO	16 S 2220 TO/16 S 2220 TO (HVA и CGS)/16 S 2221 TO/16 S 2223 TO/16 S 2223 TO (HVA и CGS)	16 S 2220 TO (HVA и CGS)/16 S 2223 TO (HVA и CGS; 100%-ная тяга)	16 S 2520 TO/16 S 2521 TO/16 S 2523 TO	16 S 1923 TD/16 S 1920 TD/16 S 1921 TD	16 S 2223 TD/16 S 2220 TD/16 S 2221 TD	16 S 2320 TD/16 S 2321 TD/16 S 2323 TD	16 S 1821 TO (NLP; адаптер IT)	16 S 2221 TO (NLP; адаптер IT)	16 S 2521 TO (NLP; адаптер IT)	16 S 2221 TD (NLP; адаптер IT)	16 S 2321 TD (NLP; адаптер IT)	16 S 2523 TO (HVA и CGS)/16 S 2523 TO (NLP; HVA и CGS)/ 16 S 2520 TO (NLP; 2SK)	16 S 2521 TO (NLP; 2SK; IT)	16 S 2521 TO (NLP; 2SK; адаптер IT)	16 S 2523 TO (NLP; 2SK; 100%-ная тяга)
Максимальный крутящий момент на входе	1850 Н · м	2200 Н · м	2500 Н · м	1900 Н · м	2200 Н · м	2350 Н · м	1850 Н · м	2200 Н · м	2500 Н · м	2200 Н · м	2350 Н · м	2500 Н · м
Максимальная мощность двигателя	287 кВт / 390 л.с.	317 кВт / 430 л.с.	390 кВт / 530 л.с.	287 кВт / 390 л.с.	316 кВт / 430 л.с.	353 кВт / 480 л.с.	287 кВт / 390 л.с.	317 кВт / 430 л.с.	390 кВт / 530 л.с.	287 кВт / 390 л.с.	353 кВт / 480 л.с.	390 кВт / 530 л.с.
Общий вес автомобиля	44 т
Передаточное отношение	Первая передача	13,80	16,41	13,80	16,41	13,80
Вторая передача	11,54	13,80	11,54	13,80	11,54
Третья передача	9,49	11,28	9,49	11,28	9,49
Четвертая передача	7,93	9,49	7,93	9,49	7,93
Пятая передача	6,53	7,76	6,53	7,76	6,53
Шестая передача	5,46	6,53	5,46	6,53	5,46
Седьмая передача	4,57	5,43	4,57	5,43	4,57
Восьмая передача	3,82	4,57	3,82	4,57	3,82
Девятая передача	3,02	3,59	3,02	3,59	3,02
Десятая передача	2,53	3,02	2,53	3,02	2,53
Одиннадцатая передача	2,08	2,47	2,08	2,47	2,08
Двенадцатая передача	1,74	2,08	1,74	2,08	1,74
Тринадцатая передача	1,43	1,70	1,43	1,70	1,43
Четырнадцатая передача	1,20	1,43	1,20	1,43	1,20
Пятнадцатая передача	1,00	1,19	1,00	1,19	1,00
Шестнадцатая передача	0,84	1,00	0,84	1,00	0,84
Первая передача заднего хода	12,92	15,36	12,92	15,36	12,92
Вторая передача заднего хода	10,80	12,92	10,80	12,92	10,80
Вес коробки передач (с интардером/без интардера)	375 кг / 305 кг	404 кг / 334 кг	334 кг	409 кг/339 кг	404 кг/ 334 кг	409 кг/ 339 кг	409 кг/ 339 кг	396 кг	425 кг	430 кг	425 кг	425 кг	339 кг	409 кг	430 кг	339 кг
Вес коробки передач с HVA и CGS	295 кг	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
Заправочный объем коробки передач (с интардером/без интардера)	18,5 л/ 11 л	21,5 л/13 л	13 л	21,5 л/13 л	21,5 л/13 л	21,5 л/13 л	22,5 л/13 л	19,5 л	22,5 л	22,5 л	22,5 л	22,5 л	13 л	21,5 л	22,5 л	13 л

Контрактные б/у МКПП, АКПП на грузовики MAN TGL TGM TGA TGS TGX

КПП|АКПП – важная часть грузовиков МАН, от которой зависит надежность и работоспособность транспорта. Несмотря на то что немецкие тягачи отличаются прекрасной практичностью и длительным сроком эксплуатации, со временем даже самые надежные детали теряют свои свойства.

Когда коробка переключения передач или ее комплектующие выходят из строя, требуется ремонт и своевременная замена. Оригинальные детали по высокой стоимости часто приходится привозить под заказ. Аналоги отличаются более низким качеством и не всегда совместимы с конкретной маркой автомобиля, что грозит серьезными поломками. Мы предлагаем вам золотую середину – б/у детали для КПП с разборки.

Рабочее пространство

Забираюсь в кабину. Несмотря на то что она называется «средней», моторный тоннель невелик и можно свободно передвигаться по всему немалому внутреннему пространству. Достаточно широкая спальная полка (2005 мм в длину и 745 – в ширину) скрывает под собой ящики для личных вещей и встроенный холодильник. Плюс три ящика над лобовым стеклом да два бардачка… Тут главное самому не забыть, что и куда положил.

Отличные кресла со всеми возможными регулировками, руль с множеством кнопок, регулирующийся в двух плоскостях. Привычная графика доски приборов, где два основных циферблата разделены встроенным дисплеем борткомпьютера… Разумеется, на своем месте пульт климат-контроля. В общем, если вы до этого ездили на MAN, то революционных открытий не ждите. Правда, обилие кнопок заставляет пожалеть о том, что в школе не отличался прилежностью: всем этим надо еще научиться управлять, и то, что инструкция по эксплуатации MAN TGS станет вашей любимой книгой в первые месяцы работы, можете не сомневаться.

В интерьере появилась деталь, намекающая на то, что MAN принадлежит концерну Volkswagen: привычная фольксвагеновская медиасистема с навигацией, SD-картами и возможностью подключения двух мобильных телефонов – не только водитель, но и его напарник не останется без внимания. Отмечу, что для Европы доступны трехмерные карты с подсказками, как экономить топливо с учетом рельефа местности, но для России таких карт пока, увы, нет.
