Как правильно заряжать литий-ионный аккумулятор 18650: сколько, каким током и напряжением

Литий-ионные аккумуляторы не столь «привередливы», как их никель-металл-гидридные собратья, но все равно требуют определенного ухода. Придерживаясь пяти простых правил, можно не только продлить жизненный цикл литий-ионных аккумуляторных батарей, но и повысить время работы мобильных устройств без подзарядки.Не допускайте полного разряда. У литий-ионных аккумуляторов отсутствует так называемый эффект памяти, поэтому их можно и, более того, нужно заряжать, не дожидаясь разрядки до нуля. Многие производители рассчитывают срок жизни литий-ионного аккумулятора количеством циклов полного разряда (до 0%). Для качественных аккумуляторов это 400-600 циклов. Чтобы увеличить срок службы вашего литий-ионного аккумулятора, чаще заряжаете свой телефон. Оптимально, как только показатель заряда батареи опустится ниже отметки 10-20 процентов, можете ставить телефон на зарядку. Это увеличит количество циклов разряда до 1000-1100. Данный процесс специалисты описывают таким показателем как Глубина Разряда (Depth Of Discharge). Если ваш телефон разряжен до 20%, то Глубина Разряда составляет 80%. В нижеприведенной таблице показана зависимость количества циклов разряда литий-ионного аккумулятора от Глубины Разряда:Разряжайте раз в 3 месяца. Полный заряд на протяжении длительного времени также же вреден для литий-ионных аккумуляторов, как и постоянная разрядка до нуля. Из-за крайне нестабильного процесса заряда (мы часто заряжаем телефон как придется, и где получится, от USB, от розетки, от внешнего аккумулятора и тд.) специалисты рекомендуют раз в 3 месяца полностью разряжать аккумулятор и после этот заряжать до 100% и подержать на зарядке 8-12 часов. Это помогает сбросить так называемый верхний и нижний флаги заряда аккумулятора. Более подробно об этом можно прочитать здесь.Храните частично заряженными. Оптимальным состоянием для длительного хранения литий-ионного аккумулятора является уровень заряда от 30 до 50 процентов при температуре 15°C. Если же оставить батарею полностью заряженной, со временем ее емкость существенно снизится. А вот аккумулятор, который долгое время пылился на полке разряженным до нуля, скорее всего, уже не жилец – пора отправлять его на утилизацию. В нижеприведенной таблице показано сколько остается емкости в литий-ионном аккумуляторе в зависимости от температуры хранения и уровня заряда при хранении в течение 1 года. Используйте оригинальное зарядное устройство. Мало кто знает, что зарядное устройство в большинстве случаев встроено непосредственно внутрь мобильных устройств, а внешний сетевой адаптер лишь понижает напряжение и выпрямляет ток бытовой электросети, то есть напрямую на батарею не воздействует. Некоторые гаджеты, например цифровые фотокамеры, лишены встроенного зарядного устройства, и поэтому их литий-ионные аккумуляторы вставляют во внешний «зарядник». Вот тут-то использование внешнего зарядного устройства сомнительного качества вместо оригинального может негативно сказаться на работоспособности батареи.Не допускайте перегрева. Ну а злейшим врагом литий-ионных аккумуляторов является высокая температура – перегрева они напрочь не переносят. Поэтому не допускайте попадания на мобильные устройства прямых солнечных лучей, а также не оставляйте их в непосредственной близости от источников тепла, например электрообогревателей. Максимально допустимые температуры, при которых возможно использование литий-ионных аккумуляторов: от –40°C до +50°C Также, вы можете посмотреть Часто Задаваемые Вопросы по аккумуляторам на нашем сайте.

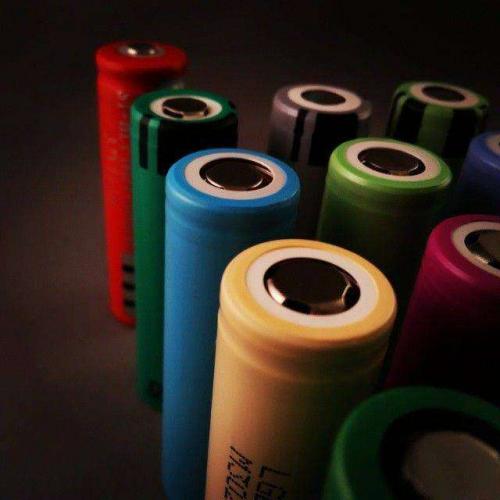

У аккумуляторных батарей этого типоразмера несколько важных показателей:

• емкость (mAh – мА/ч)
• ток разряда (А)
• ток заряда (А)
• максимальное количество циклов разряда

В этой статье я расскажу вам о последнем параметре, и как эти сведения могут помочь вам продлить срок службы ваших батарей.

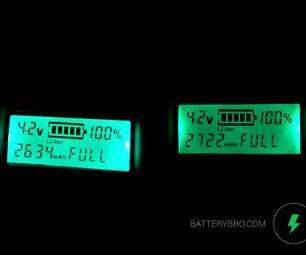

Шаг 1: Циклы полного разряда

Когда аккумулятор заряжается, а после этого разряжается, это считается одним циклом.

1. При зарядке литий-ионных 18650 аккумуляторов напряжение поднимается до максимума 4,2 В, потом падает до диапазона между 2 и 3 В, в зависимости от указанного в техническом описании конкретной ячейки предельного напряжения заряда.
2. Не допускайте меньше 3 В, чтобы сохранить аккумулятору ресурс службы. Это происходит при любом процессе, который требует питания от аккумулятора. На эти процессы требуется ток, который обеспечивает аккумулятор, поэтому он разряжается. Для разряда также можно использовать тестовое оборудование.
3. Для заряда литий-ионных аккумуляторных батарей 18650 типоразмера используйте специальное зарядное устройство.
4. Как высчитывают количество циклов? Максимальное количество циклов полного разряда определяется разницей между емкостью при первом заряде (номинальной) и текущим уровнем заряда. Например, первоначально ваш телефон был заряжался до 3000 мА/ч, а сейчас заряжается до 2900 мА/ч, то есть до 96% от номинальной емкости.
5. Когда этот показатель опустится до 80%, говорят, что батарея «умерла» (даже если на деле она переживёт еще пару тысяч циклов).

• У аккумуляторной батареи 3000 мА/ч условная «смерть» наступает при 80% от номинальной емкости.
• 80% от 3000 – 2400, поэтому, когда емкость аккумулятора упадет до этого значения, она будет считаться «мертвой».
• Количество циклов полного разряда у аккумуляторных батарей типоразмера 18650
• Обычно современные аккумуляторы этого типоразмера имеют количество циклов от 300 до 500. Это число может снизиться до 200 от перезаряда или глубокого разряда. Если же уровень заряда упадет ниже минимальной границы (А), число циклов может упасть вплоть до 50.
• При оптимальных условиях эксплуатации, число циклов вашего аккумулятора может превысить 500.
• Некоторые умудряются увеличить это число аж до 1000.

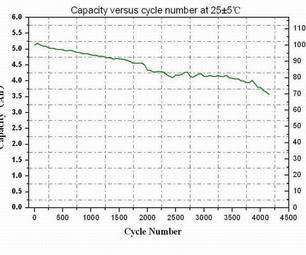

Шаг 2: Оптимизируйте температуру

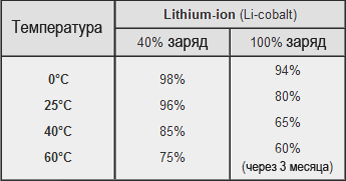

18650 рекомендуют эксплуатировать при температуре 20-25°С.

Отклонение от этих цифр влечет падение способности держать заряд. Отклонение на 10°С уменьшает емкость на 20, а то и 30 мА/ч.

Экстремальные температуры (ниже 0° и выше 70°С) ведут к быстрой деградации. Эксплуатация аккумуляторной батареи при температуре, выходящей за обозначенные границы, быстро испортит батарею.

Никогда не заряжайте батареи при температуре ниже 0, это очень быстро разрушит структуру аккумулятора.

Если во время использования батареи вы заметили, что она нагрелась, дайте ей отдохнуть. При нормальной эксплуатации батарея не нагреется очень сильно, и ее температура никогда не повысится до 60°С. Если она быстро нагревается, значит вы ее слишком нагружаете.

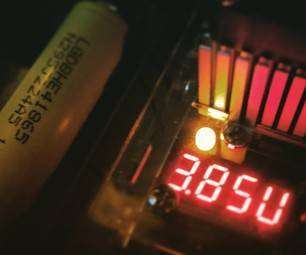

Шаг 3: Не перезаряжайте аккумулятор (свыше 4,2В) и не давайте ему уйти в глубокий разряд (ниже 4,0В)

Если вы больше заботитесь о сохранении числа циклов, а не о емкости, то вы можете не заряжать батарею до конца.

Вместо этого вы можете заряжать ее методом частичной зарядки – когда вы заряжаете ее, к примеру, до 3,8 В вместо положенных 4,2 В.

Вы заметите, что емкость снизилась, но если снизить и нагрузку, то число циклов вашей батареи возрастет. Перезаряд увеличит емкость батареи, но это опасно, и сократит жизнь вашего аккумулятора.

Шаг 4: Уменьшите зарядный ток (Амперы)

•
•

•
•

Многие зарядные устройства снижают зарядный ток. «Быстрая зарядка» проходит при токе 1 А, или выше. Хотя так батарея заряжается быстрее, она прослужит вам значительно меньше. На графике видно, как зарядный ток влияет на число циклов полного разряда.

Шаг 5: Уменьшите разрядный ток (Амперы)

При разрядке телефона, как уже говорилось выше, вы можете установить предельное напряжение. Но вы также можете установить ампераж тока разряда. Чем выше ампераж, тем меньше в итоге емкость.

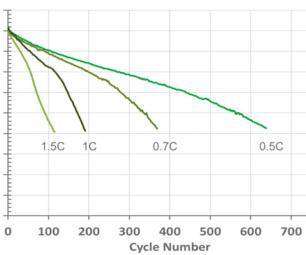

Разряд большого тока также уменьшит число циклов разряда. Разряжайте аккумулятор на малом токе, когда это возможность. Все крупные компании-производители электроники обычно испытывают тесты разряда при токе всего лишь 0,5-0,8 А.

Шаг 6: Увеличьте предельное напряжение

•
•

•
•

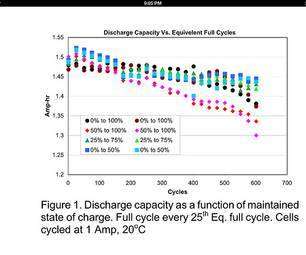

Логичным продолжением метода частичной зарядки является частичная разрядка. Цикл частичного разряда, в отличии от цикла полного разряда, малоизвестен. Его преимущество состоит в том, что за счет снижения нагрузки на аккумулятор, увеличивается число циклов зарядки.

Вместо разряда до 2,8 В (или значения, указанного в техническом описании вашей батареи) вы можете разряжать аккумулятор до 3,2 В.

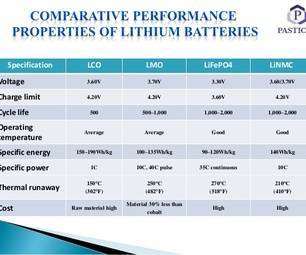

Шаг 7: Немного о химическом составе аккумуляторов

•
•

•
•

Аккумуляторы работают по-разному в зависимости от химического состава. При оптимальных условиях эксплуатации многие банки 18650 типоразмера могут достичь числа циклов 1000 и даже выше.

Литий-ионные аккумуляторные батареи 18650 типа с наибольшим числом циклов разряда имеют формулу LiFePO4 (литий-железо-фосфатные аккумуляторы).

Наличие возможности многократной зарядки делает различного рода аккумуляторы более привлекательными в плане улучшения эксплуатационных свойств электроаппаратуры, в сравнении с обычными гальваническими элементами.

Количество таких периодов у батарей, изготовленных по различным технологиям, существенно отличается. В этой статье будет рассказано о том, сколько раз можно зарядить литиевые, кадмиевые и металлогидридные аккумуляторы.

Li-Ion

Литий-ионные батареи являются одними из самых распространённых перезаряжаемых элементов питания. Такие изделия используются в различных бытовых устройствах и гаджетах, а также могут выпускаться в форме батарей стандартных типоразмеров.

В каких устройствах используется

Li-Ion аккумуляторы можно обнаружить в следующих устройствах:

• Ноутбуки.
• Фотоаппараты.
• Электромобили.
• Детские игрушки.
• Macbook Air и Pro.
• Телефоны Android.
• Смартфоны Iphone.
• Электрические велосипеды и самокаты.
• Такие изделия имеют оригинальную форму либо могут быть выпущены в виде обычных батареек.

Количество циклов заряда-разряда

Стандартное количество циклов заряда аккумуляторной батарейки, изготовленной по литиевой технологии, например элемента 18650, составляет около восьмисот.

Высококачественные изделия способны перезаряжаться более 1000 раз, но в конце эксплуатационного периода может наблюдаться заметное снижение ёмкости.

Как достичь максимального количества циклов

Чтобы не «убить» батарею полностью запрещается глубокий разряд элемента питания этого типа. Для максимального продления жизни такой батарейки, её необходимо эксплуатировать в надлежащих температурных условиях (от -20 до +50˚С).

Использование зарядных устройств, в которых превышен номинальный ток также недопустимо. В этом случае батарея сильно перегревается и начинает деградировать.

Читайте также: Проверяем аккумулятор с помощью мультиметра

Li-Pol

Литий-полимерные АКБ являются усовершенствованными литиевыми батареями, поэтому отличий между этими двумя типами элементов не так много.

В каких устройствах используется

Li-Pol аккумуляторы могут использоваться в различных телефонах с операционной системой Android, а также в других устройствах связи. Подходит такой элемент питания для радиоуправляемых игрушек, особенно для летающих моделей.

В этом случае низкий вес и способность отдавать высокий ток являются неоспоримыми преимуществами использования АКБ этого типа.

Количество циклов заряда-разряда

Как правило, литий-полимерные аккумуляторы способны выдержать до 900 циклов перезарядки. Конечно, максимальное количество зависит от качества батареи, но негативные эксплуатационные условия способны существенно снизить ресурс элемента питания.

Как достичь максимального количества циклов

Глубокий разряд однозначно приведёт к выходу элемента питания из строя, поэтому в различных гаджетах батареи оснащаются специальным контроллером, который прекращает подачу тока на контакты при определённом уровне разряда.

Значительный износ литий-полимерных изделий возможен и при неподходящей температуре хранения или эксплуатации (оптимальное значение этого параметра составляет +20, но эксплуатация возможна от -20 до +40 градусов Цельсия). Батарею необходимо также правильно расконсервировать. Для этой цели новое изделие подвергается нескольким циклам заряд-разряда.

Никель-металлогидридные батареи также выдерживают большое количество циклов заряда-разряда.

В каких устройствах используется

Ni-Mh аккумуляторы могут успешно применяться в следующих областях:

• Космическая промышленность.
• Радиоаппаратура.
• Источники бесперебойного питания.
• Техника с электрическим приводом.

Большое распространение Ni-Mh аккумуляторы получили в типоразмерах (АА, ААА, Крона и т. д.)

Количество циклов заряда-разряда

Реальная периодичность заряда-разряда за весь срок службы составляет не менее пятисот. Многие производители указывают продолжительность работы до 1000 циклов, но на практике этот показатель не всегда соответствует действительности.

Добиться хороших результатов можно, если тщательно придерживаться основных правил хранения и эксплуатации таких изделий.

Читайте также: Какая клемма на аккумулятор надевается первой

Как достичь максимального количества циклов

Чтобы добиться максимальной продолжительности работы никель-металлогидридных аккумуляторов, необходимо периодически выполнять процедуру тренировки источника тока.

Для этой цели достаточно не реже одного раза в месяц полностью разрядить АКБ и затем установить на зарядку до достижения 100% уровня.

Никель-кадмиевые аккумуляторы являются уже устаревшими изделиями, но благодаря своей дешевизне по сей день активно используются в различной электротехнике.

В каких устройствах используется

Небольшие источники питания этого типа могут быть выполнены в форме обычных пальчиковых батареек. Также в различных электроинструментах такой аккумулятор может использоваться в составе батареи, регулирование поступление электрического тока в которой, осуществляется платой контроллера.

Наиболее часто такую схему можно встретить в шуруповёртах и других малогабаритных электроинструментах.

Количество циклов заряда-разряда

Никель-кадмиевый аккумулятор рассчитан на 100 – 900 циклов заряда разряда. При ежедневном использовании современных изделий, запаса работоспособности хватает, примерно, на 1 год.

Конечно, от условий эксплуатации также будет зависеть продолжительность работы устройства.

Как достичь максимального количества циклов

Старение никель-кадмиевых батарей происходит, главным образом, из-за эффекта памяти. По этой причине рекомендуется определить уровень заряженности элементов перед подключением ЗУ.

Если эта процедура будет осуществлена до неполного расходования электроэнергии, то следующая разрядка батареи будет осуществлять до этого значения ёмкости.

Если используется неоригинальное зарядное устройство, то рекомендуется с помощью мультиметра проверить уровень тока и напряжения. Отклонение этих параметров также способны привести к преждевременному выходу из строя элемента питания.

Остались вопросы или есть что добавить? Тогда напишите нам об этом в комментариях, это позволит сделает материал более полным и точным.

В настоящее время в смартфонах и планшетах используются аккумуляторы на основе лития — литий-ионные и литий-полимерные АКБ.

Каждый из них имеет свой ресурс, который зависит от правильности зарядки и условий эксплуатации. Еще существует понятие «цикл зарядки» — сегодня мы узнаем, что это такое.

Что такое цикл зарядки?

Цикл зарядки — совокупность процессов, связанных с наполнением аккумулятора энергией и его полной разрядкой. Их количество определяет, сколько раз можно зарядить и разрядить батарею.

Точных данных о количестве циклов для литиевых аккумуляторов нет, так как эти цифры могут меняться в зависимости от правильности использования. В среднем, ресурс таких элементов питания составляет 600-800 штук. Кому-то такой показатель может показаться небольшим, но если предположить ежедневную зарядку-разрядку, то 800 циклов — 800 суток, то есть больше двух лет.

Сколько циклов зарядки осталось?

Представим ситуацию, что в течение двух дней телефон оба раза разряжался на 50% и в обязательном порядке заряжался до 100%. В этом случае был использован 1 цикл заряда. Такие моменты могут повторяться регулярно, что приводит к более медленному исчерпанию циклов и продлевает ресурс аккумулятора. По этой причине многие специалисты рекомендуют не дожидаться глубокого разряда смартфона и регулярно ставить его на зарядку.

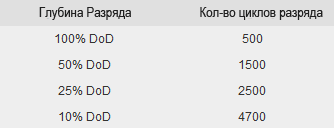

Между оставшимся запасом энергии в батарее и числом циклов есть зависимость. Оставшийся уровень заряда, % — оставшееся количество циклов:

• 90 — 4700.
• 75 — 2500.
• 50 — 1500.
• 0 — 500.

Из таблицы видно, что если ежедневно разряжать смартфон на 50%, то количество циклов заряда составит около 1500.

Как лучше заряжать смартфон?

Важно понимать, что нельзя держать полностью заряженный смартфон постоянно подключенным к зарядному устройству, например, всю ночь. Нет, перезаряда не произойдет, так как контроллер зарядки прекратит поступление тока, но постоянное падение запаса энергии до 99% и наступающее следом пополнение до 100% приведет к снижению числа циклов заряда.

Лучше всего себя зарекомендовала подзарядка аккумулятора, которая происходит под контролем пользователя. Как только достигнут показатель 90-100%, нужно отключить гаджет от сети. Конечно, в повседневной жизни сложно обеспечить идеальные условия эксплуатации батареи, но надо стараться следовать правилам зарядки смартфонов.

На снижение количества возможных циклов заряда аккумулятора и уменьшение его емкости влияют следующие факторы:

• перегрев АКБ;
• регулярное исчерпание заряда до 0%;
• использование неоригинального зарядного устройства (справка тут).

Даже если получится продлить жизнь батареи на 2-3 года, естественное старение его составляющих элементов все равно приведет к снижению емкости на 15-20%.

Learn how to determine the number of cycles your Mac notebook’s battery has.

About battery cycles

When you use your Mac notebook, its battery goes through charge cycles. A charge cycle happens when you use all of the battery’s power—but that doesn’t necessarily mean a single charge.

For example, you could use half of your notebook’s charge in one day, and then recharge it fully. If you did the same thing the next day, it would count as one charge cycle, not two. In this way, it might take several days to complete a cycle.

Batteries have a limited amount of charge cycles before they’re considered to be consumed. Once consumed, a replacement battery is recommended. You can use your battery after it reaches its maximum cycle count, but you might notice a reduction in your battery life.

Knowing how many charge cycles your battery has and how many are left can help you determine when a battery replacement is required. For best performance, replace your battery when you reach its maximum cycle count.

Follow these steps to access information about your Mac notebook battery, including its cycle count:

1. Hold the Option key and click the Apple () menu. Choose System Information.

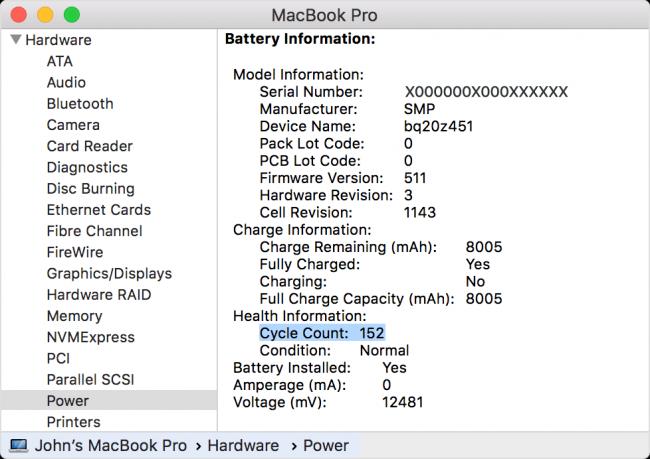

2. Under the Hardware section of the System Information window, select Power. The current cycle count is listed under the Battery Information section.

•
•

•
•

Identify your computer

Cycle count limits vary between Mac models. For help identifying your Mac notebook, use the Tech Specs page or these articles:

Скажите пожалуйста сколько времени нужно заряжать литиево-ионный аккумулятор ?

Подскажите кто знает, сколько времени нужно заряжать штатным зарядным устройством литиево-ионный аккумулятор -18650- на 4.2V / 4200mA/h для фонарика Bailong BL-8455 Police ?

Вообще — перезаряд их очень сокращает срок их жизни.

нужно емкость аккумулятора

есть зарядки типа «лягушка» — там есть индикатор на зарядке! можно ли лягушкой нечипизированные заряжать не знаю

посмотрите на емкость аккумулятора и на ток блока питания. сравните со своим мобильником нехитрые вычисления и на вскидку получите время зарядки

18650 аккумулятор как заряжать правильно?

Сегодня одним из самых популярных форматов батарей для различных электронных устройств является 18650. Он требует при эксплуатации правильного обращения. От этого зависит долговечность и функциональность этого источника питания.

Как заряжать аккумулятор 18650, следует рассмотреть подробно. В этом помогут разобраться советы специалистов.

Общая характеристика

Сегодня применяется множество типоразмеров и видов батарей. Одним из наиболее востребованных является аккумулятор типа 18650. Он имеет цилиндрическую форму. Внешне такая батарея напоминает пальчиковые аккумуляторы. Только представленный вид немного больше по габаритам, чем привычные устройства.

В ходе эксплуатации обязательно возникает вопрос о том, как заряжать аккумулятор 18650. Это несложная процедура. Однако отнестись к ней нужно со всей ответственностью. От правильности проведения зарядки зависит долговечность применения батареи.

Аккумуляторы представленного типа применяются сегодня для питания ноутбуков, а также электронных сигарет. Это сделало представленный типоразмер популярным. Также подобные аккумуляторы устанавливают в фонарики и лазерные указки. Чаще всего представленные приборы выпускают литий-ионного типа. Этот вид аккумуляторов доказал свою эффективность и простоту при эксплуатации.

Особенности

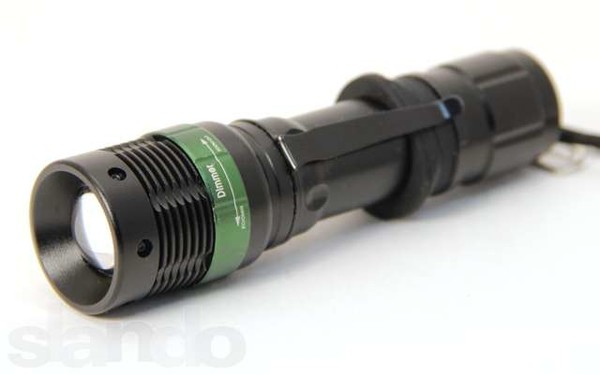

Рассматривая, как заряжать аккумулятор 18650 для фонаря, электронной сигареты и прочих устройств, необходимо описать принцип его функционирования. Представленный типоразмер выпускается в категории литий-ионных батарей. Он имеет незначительные габариты. Высота составляет всего 65 мм, а диаметр — 18 мм.

Внутри устройства есть металлические электроды, между которыми циркулируют ионы лития. Это позволяет вырабатывать электрический ток для питания техники. При низком или высоком заряде на одном из электродов образуется больше ионов. Они нарастают на материал, меняя его объем и характеристики.

Чтобы батарея проработала долго и полноценно, необходимо не допускать появления глубокого или слишком высокого заряда. В противном случае прибор быстро выйдет из строя. В зависимости от номинальных показателей аккумулятора применяют специальные типы зарядных устройств.

Защита аккумулятора

Сегодня представленные разновидности аккумуляторов выпускаются в комплекте со специальным контроллером или имеют в своем составе марганец. Раньше выпускались батареи без защиты. Как заряжать аккумулятор 18650 правильно в этом случае, нужно было знать для собственной же безопасности.

Дело в том, что устройство, в котором отсутствовала специальная защита, могло сильно перегреться при неправильной или слишком длительной зарядке. В этом случае могло возникнуть короткое замыкание и даже возгорание или взрыв батарейки. Сегодня применение таких конструкций кануло в Лету.

Все аккумуляторы литий-ионного типа имеют в своей конструкции защиту от подобных негативных явлений. Чаще всего применяется специальный контроллер. Он следит за уровнем емкости аккумулятора. При необходимости он просто отключает батарею. В некоторых типах конструкций в состав входит марганец. Он значительно влияет на химические реакции внутри. Поэтому таким аккумуляторам контроллер не нужен.

Особенности зарядки

Многие покупатели интересуются, как заряжать аккумулятор 18650 Li-Ion (3,7V). Нужно ознакомиться с особенностями такого процесса. Он достаточно простой. Современные производители изготавливают специальные устройства, которые контролируют зарядку аккумулятора.

Литий-ионные батареи практически не имеют эффекта памяти. Это обеспечивает ряд правил при зарядке и эксплуатации батарей. Эффектом памяти называется постепенное снижение емкости аккумулятора при неполном разряде. Это свойство было характерно для батарей никель-кадмиевого типа. Их нужно было разряжать полностью.

Литий-ионные батареи, наоборот, не терпят глубокой разрядки. Их нужно заряжать до 80% и разряжать до 14-20%. В таких условиях прибор будет служить максимально долго и продуктивно. Наличие специальных плат в конструкции позволяет упростить этот процесс. Когда уровень емкости опустится до критического значения (чаще всего до 2,4 В), прибор отключает батарею от потребителя.

Проведение зарядки

Многие покупатели различной электротехники интересуются, как заряжать аккумулятор 18650 Li-Ion (3,7V, 6800mah). Этот процесс осуществляется при помощи специального устройства. Оно начинает зарядку при напряжении 0,05 В, а заканчивает при максимальном уровне 4,2 В. Выше этого значения заряжать аккумулятор представленного типа нельзя.

Можно заряжать батареи 18650 током 0,5-1А. Чем он больше, тем быстрее проходит процесс. Однако более плавный ток предпочтительнее. Лучше не ускорять процесс зарядки, если аккумулятор не нужно применять срочно.

Процедура занимает не более 3 часов. После этого прибор отключит батарею. Это предотвращает ее перегрев и выход из строя. В продаже представлены устройства для зарядки, которые не могут контролировать протекание этого процесса. В этом случае пользователь должен сам следить за его выполнением. Специалисты рекомендуют приобретать приборы, которые сами управляют процессом. Это является безопасным методом.

Параметры

В продаже представлены аккумуляторы с разными показателями емкости. Это влияет на продолжительность работы и процесс зарядки. Малой емкостью обладают батареи 1100-2600 мАч. Наиболее популярными в этой категории являются изделия фирмы UltraFire. Этот производитель изготавливает качественные фонари. Поэтому у потребителей резонно возникает вопрос о том, как заряжать аккумулятор 18650 UltraFire.

В этом случае следует отметить, что приборы емкостью до 2600 мАч нужно заряжать током 1,3-2,6 А. Этот процесс осуществляется в несколько стадий. В начале зарядки на батарею поступает ток, который составляет 0,2-1 от величины емкости аккумулятора. В этот момент напряжение поддерживается на уровне около 4,1 В. Эта стадия длится около часа.

Во время второй стадии напряжение удерживается на постоянном уровне. У некоторых производителей зарядных устройств эта процедура может проводиться при помощи переменного тока. Также следует учесть, что при наличии графитового электрода в конструкции батареи, ее нельзя заряжать током больше 4,1 В.

Разновидности зарядных устройств

Существует простая методика, как заряжать аккумулятор 18650 зарядным устройством. Для этого потребуется купить определенный тип устройства. В продаже представлен большой выбор зарядной техники для батарей этого типа. Самым простым и недорогим является прибор для одного аккумулятора. Уровень тока в нем может достигать 1 А.

Большой популярностью пользуются приборы, в которые можно поместить сразу несколько аккумуляторов. Чаще всего подобные конструкции снабжены индикатором. Некоторые модели могут применяться и для других разновидностей батарей литий-ионного типа. Их посадочные гнезда имеют соответствующую конструкцию. Такие приборы отличаются приемлемой стоимостью и высокой функциональностью.

Также в продаже представлены универсальные зарядные устройства. Они могут заряжать батареи не только литий-ионного типа, но и прочие разновидности. Подобные агрегаты нужно правильно настроить перед проведением процедуры.

Самодельный прибор

У некоторых пользователей возникает вопрос о том, как заряжать аккумулятор 18650 в экстренной ситуации, когда специального прибора нет под рукой. В этом случае его можно сделать самостоятельно. Подойдет старое зарядное устройство от телефона (например, «Нокиа»).

Нужно снять оболочку провода и разъединить провода минус (черный) и плюс (красный). При помощи пластилина можно прикрепить оголенные контакты к батарее. Нужно соблюдать соответствующую полярность. Далее устройство включают в сеть.

Такая зарядка может длиться около часа. Этого будет вполне достаточно, чтобы аккумулятор смог обеспечить правильную работу техники.

Рекомендации специалистов

Специалисты рекомендуют ответственно отнестись к процессу зарядки и разрядки батареи. От этого зависит ее долговечность. Разряжать батарею полностью и заряжать ее до 100% не стоит. Лучше ограничить процесс зарядки до уровня 90%. Однако периодически (раз в три месяца) можно проводить полную разрядку и полную зарядку аккумулятора. Это необходимо для выполнения калибровки контроллера.

Хранить батарею можно достаточно долго. Для этого нужно ее зарядить на 50%. В таком состоянии она может находиться около месяца. При этом в помещении не должно быть слишком жарко или слишком холодно. Идеальными условиями считается удержание температуры на уровне 15 ºС.

Рассмотрев, как заряжать аккумулятор 18650, можно правильно обслуживать и эксплуатировать батарею. В этом случае срок ее использования будет значительно дольше.

Особенности зарядки и характеристики 18650

Перезаряжаемые источники тока (аккумуляторы) формата 18650 широко применяются в быту для питания переносных потребителей. Для выбора источников питания важно знать характеристики элементов 18650, их устройство и основные правила эксплуатации.

Технические характеристики аккумулятора 18650

Технические характеристики аккумуляторов 18650 определяются их технологией производства, и ей же ограничиваются. Литий-ионные аккумуляторы равного размера имеют одинаковые параметры, или, хотя бы, одного порядка. Физику не обмануть, и аккумуляторы с «выдающимися» характеристиками, скорее всего, являются подделкой от неизвестного производителя.

Вольтаж

Большинство типов нормально заряженных Li-ion элементов на холостом ходу выдают 3,7 вольта. Их можно слегка перезарядить (без вреда для аккумулятора) до уровня 4,2 вольта, но даже под небольшой нагрузкой напряжение в течение нескольких минут упадет до номинальных 3,7 В.

Разрядные кривые Li-ion ячеек с выраженным начальным участком перезарядки

Номинальное напряжение батарей 18650, произведенных по современной литий-железофосфатной технологии батареи более низкое — 3,2 вольта (максимальное – 3,6 вольт). Это связано со спецификой электрохимических реакций. Зато у них выше рабочий ресурс (в циклах).

Наименьшее напряжение, при котором аккумулятор считается разряженным без вреда для своего состояния, считается уровень 2,5 вольт. Но для безопасности лучше не разряжать батарею ниже 2,75 вольта. Этот уровень и принят за границу 0% заряда.

Емкость

Элементы 18650 выпускаются по литий-ионной технологии. В нем должны протекать определенные электрохимические реакции в определенном объеме, поэтому емкость ограничена рамками технологии. В 2022 году потолком для изделий среднего уровня является 3600 мА*ч. Есть сведения, что ведущим изготовителям удается выполнить конструктив аккумулятора так, что емкость может достичь 4500 и даже 5000 мА*ч, но это, пожалуй, теоретический потолок для текущего момента.

Эта емкость явно за пределами реальных возможностей

Если емкость, указанная на корпусе, выше этой цифры – это однозначно фейк . И уж точно не стоит доверять декларациям о том, что емкость аккумуляторов (как правило, неизвестных производителей) достигает 15000, 20000, а то и 30000 мА*ч. Создать такие источники тока в рамках форм-фактора 18650 на сегодняшний день невозможно.

Типоразмеры и вес аккумуляторов 18650

Само название форм-фактора 18650 содержит указание на габариты элемента:

• диаметр 18 мм;
• длина 65 мм.

Вес батареи не стандартизирован, но он обычно составляет около 50 грамм с небольшими отклонениями (в зависимости от примененных материалов для корпуса и т.п.).

Габариты ячейки 18650

Многие элементы 18650 имеют длину на 1,5..3 мм больше, чем 65 мм. Такое бывает, если батарея оснащена внутренней платой защиты – она занимает определенное место и увеличивает размеры устройства.

Плата защиты в аккумуляторе 18650

Влияет ли на параметры цвет батарейки

В интернете и в быту можно услышать различные мифы о том, что цвет оболочки источника тока 18650 определяет его параметры или технологию изготовления. На самом деле, выбор цвета определяется лишь креативностью дизайнера на заводе и экономическими факторами – какая краска окажется дешевле и прочнее. Хотя в пределах одной фирмы никто не запрещает выпускать, например, желтые батарейки одной емкости, а зеленые — другой (просто для удобства производства, учета, складирования и т.п.). Но никаких стандартов здесь не существует.

Устройство

Как и любые электрохимические источники тока, Li-ion элементы типоразмера 18650 состоят из:

• анода;
• катода;
• электролита.

Еще одной необходимой составляющей для компактных элементов является сепаратор. Он не позволяет замкнуться аноду и катоду при их тесном расположении. Сепаратор пропитывают электролитом, в качестве которого применяется этилен карбонат.

Электролит является основным источником опасности в Li-ion элементах – при напряжении выше 4,3 вольта он разлагается и может загореться.

В литий-полимерных элементах между электродами прокладывают полимерную пленку. Она служит и сепаратором, и электролитом.

В качестве анода применяют медную фольгу с графитовым покрытием. Катод выглядит, как алюминиевая фольга с покрытием из производных лития, давших название классу перезаряжаемых источников. Пакет из электродов и сепаратора сворачивается в рулон – так получаются источники тока цилиндрической формы.

Устройство аккумулятора 18650

Как определить плюс и минус

Аккумулятор 18650 внешне похож на пальчиковую батарейку, хотя и больше размером. Конструктив его тоже похож на гальванический элемент типоразмеров АА и ААА, поэтому плюсовой вывод можно определить визуально тем же способом:

• плюсом служит более выпуклый электрод;
• минусом – корпус, точнее, его неизолированное донце.

У батарей с встроенной защитой конструкция выводов та же, но выступ плюса выполнен менее явно, на его стороне имеются отверстия для выхода газа. Донце минуса тоже может иметь небольшую выпуклость и отверстия (а может не иметь).

Визуальное определение полярности ячейки

Подключение с неверной полярностью может вызвать неисправность как нагрузки, так и самого аккумулятора (из-за превышения тока, перегрева и т.п.). Поэтому в случае сомнений лучше перепровериться мультиметром. Надо перевести его в режим постоянного тока и приложить щупы к терминалам батарейки.

Индикация при верной полярности подключения – знак «минус» отсутствует

Если на дисплее тестера значение напряжения индицируется со знаком «минус», значит, плюсовой вывод тестера подключен к минусовому электроду элемента, а минусовой – к плюсовому. Если напряжение индицируется без знака «минус», значит, каждый вывод подключен к соответствующему по полярности электроду – положительный к положительному, отрицательный – к отрицательному.

Индикация при неверной полярности подключения – знак «минус» индицируется

Виды и типы аккумуляторов 18650

Несмотря на общее название класса возобновляемых источников питания – литий-ионные батареи – под этим названием скрывается несколько подкатегорий, различающихся по используемому активному веществу и некоторым потребительским свойствам. Для удобства сравнения разновидностей Li-ion элементов характеристики батарей 18650 различного исполнения сведены в таблицу.

Тип аккумулятора	Материал анода	Материал катода	Достоинства	Недостатки
Литий-кобальтовые	кобальтат лития LiCoO2	Графит на медной фольге	Высокая удельная энероемкость	Нетолерантность к повышенным токам зарядки, невысокий ресурс, невысокая токоотдача
Литий-марганцевые	литий-марганцевая шпинель LiMn2O4	Графит на медной фольге	Возможность зарядки повышенным током, высокая токоотдача.	Сниженная энергоемкость
Литий-никель-марганец-кобальт-оксидные	Соединение лития, никеля, кобальта	Графит на медной фольге	Возможность получать заданные характеристики сочетанием активных веществ	Повышенная стоимость
Литий-железофосфатные	литий-феррофосфат LiFePO4	Графит на медной фольге	Повышенная стойкость к перезаряду, высокая токоотдача, повышенный ресурс	Плохая терпимость к пониженным температурам, несколько сниженная энергоемкость
Литий-никель-кобальт-алюминий-оксидные	Соединение лития, алюминия, кобальта	Графит на медной фольге	Высокая энергоемкость, повышенный ресурс	Повышенная пожароопасность, высокая стоимость
Литий-титанатные	Любой на основе лития	пентатитанат лития (Li4Ti5O12)	Повышенный зарядный ток, ускоренная зарядка, высокая надежность, широкий диапазон рабочих температур (в области отрицательных значений)	Сниженное рабочее напряжение (2,4 вольта), меньшая удельная энергия

Расшифровка маркировки

Единого стандарта маркировки элементов рассматриваемого типоразмера нет. Но большинство производителей все же придерживается определенных правил. Они предусматривают буквенную маркировку из трех литер IXR, где:

• I означает Li-ion технологию;
• X – тип активного вещества катода;
• R – Rechargeable (перезаряжаемый).

На месте литеры X могут быть различные буквы, образующие сочетания:

Буквенное сочетание	Тип активного вещества
ICR	Литий-кобальт
IMR	Литий-марганец
INR	Литий-никель-кобальт-марганец
IFR	Литий-феррофосфат

Элементы с катодами из лития, алюминия, кобальта обозначаются NCR или NCA.

Далее следуют цифры 18650, обозначающие типоразмер, а следующими двумя цифрами может быть обозначена емкость ячейки. Так, аккумулятор, на корпус которого нанесено ICR18650-26F произведен по литий-кобальтовой технологии и имеет емкость 2600 мА*ч.

Аккумулятор ICR18650-26F

Не все производители придерживаются подобных принципов. Так, компания LG только в 2019 году перешла к этой системе, а ранее применялась маркировка вида LGDS318650, где DS – наименование модели . У других производителей встречаются и другие варианты обозначений. Так, Panasonic наряду со стандартной маркировкой применяет обозначение CGR и специфическую маркировку характеристик. Так, элемент CGR18650CG может выдать наибольший ток в 430 мА, а CGR18650CE – в 540 мА при равных напряжении 3,6 вольт и емкости 2250 мА*ч. У Sony можно встретить обозначение SE US18650GR, а линейку высокотоковых ячеек этот производитель обозначает дополнительными литерами VTC (VTC6/7/8) и т.п.

Высокотоковый аккумулятор от Sony US18650VTC6

Особенности зарядки

Оптимальным для элементов 18650, как и других источников на основе лития, считается двухступенчатая зарядка. Первый этап производится стабильным током, второй – стабильным напряжением. На самом деле многие зарядные устройства второй этап заменяют режимом ступенчатого снижения тока, а более простые – просто снижают зарядный ток.

Самые простые зарядники вторую стадию подзарядки не обеспечивают. Это не позволяет полностью использовать емкость элемента.

График заряда батарей 18650 в два этапа

Минимально и максимально допустимое напряжение для 18650

Разряжать Li-ion элементы можно до напряжения 2,75 (минимум – 2,5) вольта. Все, что ниже, считается глубоким разрядом, который снижает емкость аккумулятора и даже может привести к выходу его из строя.

В интернете можно найти советы по восстановлению банок, ушедших в глубокий разряд. Эффективность этих способов примерно нулевая, а некоторые (например, зарядка «ударным» током) откровенно опасны и могут привести к возгоранию.

Номинальным напряжением полностью заряженного литий-ионного элемента считается 3,7 вольта. Можно зарядить аккумулятор до 4,2 вольта, но не выше. Li-ion элементы очень не любят перезаряд, это может привести к возгоранию элемента и взрыву. Тушить литий-ионные источники крайне сложно. Заливание водой приведет лишь к усилению реакции из-за выделения водорода. Перекрывать доступ кислорода также малоэффективно – в аккумуляторе есть все вещества, необходимые для поддержания горения.

Каким током заряжать аккумулятор 18650

Оптимальным для заряда Li-ion аккумуляторов считается ток, равный 0,5..1 от его емкости С. Так, элемент с заявленной характеристикой в 2400 мА*ч, можно заряжать током от 1,2 до 2,4 А. Меньший зарядный ток может продлить ресурс элемента, но и увеличит время зарядки. Больший ток заряда уменьшит срок службы аккумулятора, несмотря на заверения поклонников Quick Charge и подобных технологий.

Сколько заряжается элемент 18650

Корректного ответа на этот вопрос не существует. Время зарядки зависит, в основном, от сочетания нескольких факторов:

• фактической емкости батареи;
• уровня остаточного заряда;
• зарядного тока.

Сочетание этих факторов может быть различным, поэтому и время заряда может значительно различаться.

Существуют и дополнительные условия, влияющие на время пополнения запаса энергии – температура, восприимчивость аккумулятора к ней (старые элементы более чувствительны) и т.п.

Отличия в зарядке АКБ с защитной микросхемой и без нее

Если батарея оснащена платой защиты (это можно определить по наличию вентиляционных отверстий с одного или двух торцов корпуса), то это наиболее безопасный вариант. Схема разорвет цепь заряда при достижении наибольшего допустимого уровня напряжения (а также не даст уйти аккумулятору в глубокий разряд, отключив нагрузку). Такую батарею достаточно вставить в зарядное устройство.

Если защита у аккумулятора отсутствует, контролировать уровень заряда придется самостоятельно (или довериться зарядному устройству). Если заряжается батарея из нескольких последовательно соединенных аккумуляторов без плат индивидуальной защиты, то из-за разброса характеристик может возникнуть коллизия. Часть элементов уже будет заряжена, часть еще будет требовать пополнения энергии. Чтобы избежать перезаряда одних элементов и недозаряда других, в этом случае применяют специальные устройства, называемые балансирами (BMS). Такая плата отслеживает уровень напряжения на каждой ячейке. При достижении необходимого уровня заряженная банка закорачивается и выводится из процесса зарядки.

Плата BMS на 3 банки 18650

Как зарядить аккумулятор 18650 без зарядного устройства

Аккумулятору 18650, как и любому перезаряжаемому элементу, безразлично, что служит источником электрической энергии для заряда. Главные условия:

• чтобы напряжение было не меньше 4,2 вольта;
• чтобы источник выдавал при этом напряжении достаточный ток.

Поэтому зарядить литий-ионную батарею можно от любого источника тока. Например, от лабораторного источника питания. На нем можно выставить максимальное напряжение и наибольший ток, поэтому такая зарядка будет безопасной.

Зарядка малым током глубоко разряженной ячейки от лабораторного источника питания

Можно зарядить ячейку и от обычного зарядного устройства, выдающего напряжение стандарта USB. Для этого от шнура зарядника надо отрезать выходной разъем, зачистить провода и закрепить их (например, скотчем). Еще лучше использовать для подключения специальный холдер. Следить за уровнем заряда придется самостоятельно.

Таким способом можно заряжать только батареи с защитной платой. Незащищенные банки могут уйти в перезаряд, что легко вызовет возгорание.

Если предполагается и впредь заряжать аккумуляторы от телефонного ЗУ или от другого источника стандарта USB, лучше сделать зарядное устройство на базе готовой платы на основе микросхемы TP4056. Приобрести ее можно в интернете. Ток заряда выставляется резистором, подключенным к выводу 2 микросхемы.

Схема самодельного ЗУ на TC4056

Разработчики довели безопасность эксплуатации элементов 18650 до высокого уровня. При их использовании достаточно соблюдать самые простые правила, и электрохимические источники тока прослужат пользователю верой и правдой долгое время.
