Почему денди черно белом показывает

Как играть в Dendy на современном телевизоре – подключение и настройка

Игровая приставка Dendy является клоном японской консоли Famicom, выпускаемой с 1983 по 1995 годы (в странах Америки она называлась NES). Данная приставка была рассчитана на использование с кинескопными телевизорами, которые и были распространены в 80-х и начале 90-х годов. Портов HDMI, VGA, DVI в них тогда не было. Поэтому Денди к современному ТВ подключить не так и просто.

Установка и подключение к современным телевизорам

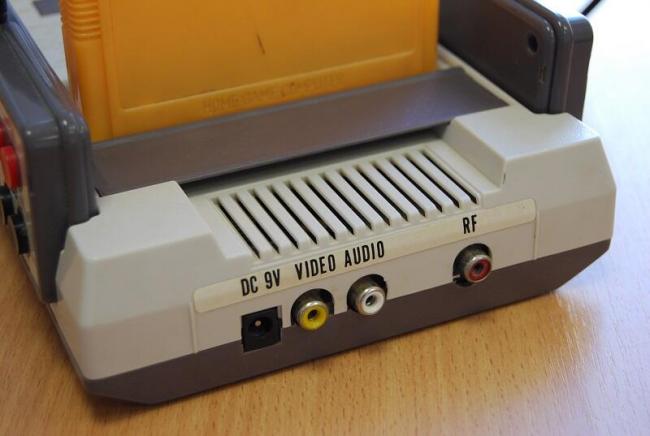

В приставке Денди, которые поставлялись на территорию СССР компанией Steepler, имелось всего два варианта вывода изображения:

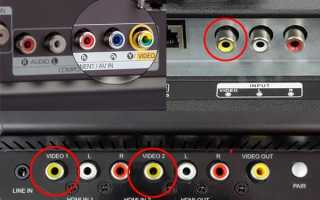

посредством AV-выхода (в народе больше известны как «тюльпаны»);
через порт RF (антенный кабель, после такого подключения ещё требовалось произвести поиск сигнала на самом ТВ).

Сигнал RF современными телевизорами вообще не распознаётся, так как уже более 5 лет телевидение вещается в цифровом формате. Поэтому разбираясь с тем, как подключить старую Денди к современному телевизору, остаётся рассматривать вариант с использованием AV-сигнала.

СПРАВКА! Подключение с помощью антенного кабеля допускается через внешний преобразователь сигнала. Им могут выступать телевизионные приставки типа Т2. После соединения Денди с ресивером у последнего нужно произвести поиск сигнала. Но итоговое качество изображения получится ниже, нежели при использовании AV.

Стандарт AV считается устаревшим, но всё же встречается и в некоторых современных ТВ, например, Samsung, LG, Philips, DEXP, выпущенных до 2017 года. Особенность стандарта – это аналоговый сигнал. Изображение же сейчас выводится в «цифре», поэтому совместимый телевизор должен иметь цифро-аналоговый преобразователь (ЦАП), от чего производители массово отказываются (это удешевляет производство).

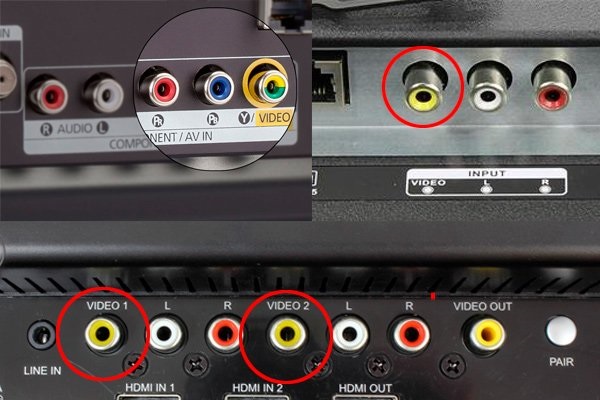

Итак, самый простой вариант подключить Dendy к новому телевизору – через AV-кабель. В игровой приставке для этого есть 2 порта – VIDEO и AUDIO. Если в используемом кабеле 3 «тюльпана», то подключаются только 2 из них: жёлтый (отвечает за видео) и белый или красный (через них передаётся стерео звук, но Dendy поддерживает только моно звук, поэтому вход на аудио один). В настройках самого телевизора рекомендуется ещё включить вывод звука в моно формате (в противном случае играет только один динамик).

Если же новый ТВ не имеет AV-входа, то решить проблему можно следующими методами:

Использование переходника. Потребуется тот, в котором вход AV, а выход – под любой совместимый порт. Это могут быть SCART или RCA-композитный (визуально – те же тюльпаны, но входов для видеосигнала там 3).
Использование внешнего конвертера. Вход у них – AV, а выход – HDMI, VGA, DVI или DP (DisplayPort). Такие устройства имеют встроенный преобразователь сигнала из аналогового в цифровой и стоят они достаточно дорого (от 500 рублей в среднем).

ВАЖНО! Перед тем как подсоединить Dendy через HDMI и телевизор, и приставку, и сам конвертер следует отключать полностью от питания. В противном случае можно вывести из строя GPU телевизора.

Ещё один нюанс: Dendy рассчитано на вывод изображения в формате 4:3, тогда как новые телевизоры производятся в формате 16:9. Из-за этого изображение на экране ТВ может растягиваться по горизонтали. Избавиться от этого можно, выставив в настройках телевизора вывод сигнала в 4:3 (по бокам картинки будут чёрные полосы, но сами элементы геймплея – не искривлены).

Читайте также:

Сколько масла заливать в привод реостатного контроллера

Сейчас на том же Aliexpress активно продаются Dendy современного производства. Они изначально рассчитаны на работу с новыми ТВ и ЖК мониторами, поэтому в них интегрируют HDMI или DVI выход (конвертер находится внутри). При подключении таких приставок в настройках смарт телевизора лишь потребуется выбрать правильную частоту развёртки (1080 p 50 Гц или 720 p 50 Гц). В ТВ Самсунг также можно включить прогрессивную развёртку – это немного улучшит изображение и уменьшит пикселизацию.

СПРАВКА. По отзывам, современные Dendy достаточно ненадёжные, могут выводить изображение в неправильном формате или с неверным распределением цветов. Поэтому лучше отдавать предпочтение старым консолям, которые выпускались компанией Steepler – они действительно на порядок надёжнее, поскольку их компоненты полностью соответствуют тем, что использовались в оригинальном Famicom.

Как подключить Денди к старому телевизору

У большинства старых ТВ имеется AV-выход, поэтому для подключения потребуется только совместимый AV-кабель. Перед тем как подключить денди к старому телевизору, необходимо переключить его на соответствующий видеовход (как правило, с помощью кнопки INPUT или Source на пульте управления).

Если AV-отсутствует, то используется RF-кабель, подключаемый к антенному входу ТВ. Далее необходимо включить свободный канал и произвести поиск сигнала. Этот вариант подойдёт даже для старых чёрно-белых телевизоров, но качество картинки будет ниже, чем при AV-подключении (ниже резкость, картинка немного смазанная).

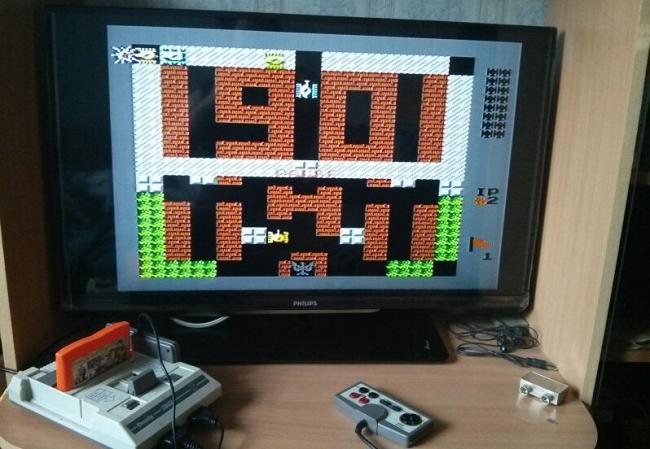

Как подключить Денди к монитору компьютера

Все мониторы рассчитаны на работу с цифровым изображением. Аналоговое в них выводится только посредством выхода VGA или DVI (соответствующей спецификации). Поэтому без конвертера не обойтись. Первым делом необходимо уточнить, какие входы в мониторе имеются. Рекомендуется использовать HDMI, если его нет – VGA. Далее – приобрести совместимый конвертер видеосигнала (с AV в HDMI или VGA).

После подключения Денди к монитору нужно вручную сменить разрешение дисплея (через настройки самого монитора). Рекомендуется выбирать самое меньшее значение, частота – 50 или 60 Гц. Сама игровая приставка выводит видеосигнал в разрешении 256х224 (для начала 90-х годов это считалось приемлемо).

Итак, Dendy подключить к современным ТВ вполне реально, но может потребоваться использование конвертера или переходника. Бывалые геймеры же утверждают, что лучший вариант – это приобрести старый телевизор с AV-входом, стоят они сейчас до 1000 рублей. С подключением к ним проблем не возникает, ну и самому процессу игры это придаёт некой аутентичности. Если же у вас имеется опыт с подключением Dendy или подобных приставок к новым ТВ, поделитесь этим опытом в комментариях. Сейчас ретро-гейминг в тренде, так что ценителей олдскульных игр должно встретиться много.

Читайте также:

Какой ресурс у коробки автомат

Почему денди черно белом показывает

Купили приставку, вспомнить детство. Тюльпанов то всего 2 — видео, аудио. А на ЖК телеке целая гора разъёмов под тюльпаны, подключили вроде правильно. Первые два дня всё работало, а на третий день картинка стала чёрно-белая! Как такое возможно?! И перезагружали всё, и местами меняли выходы — всё без толку (((( Стрёмно так играть.

кабель- желтый к желтому. Настройки в ТВ- ИСточник- AV,цветовой формат-авто или попереключайте PAL

Возможно у приставки накрылся тюнер. Нужно попробовать на другом тв (по проще). Эти приставки быстро горят. Тем более 2 дня норм было. Или попробуйте через антенный разъем

На маленьком кинескопном в кухне попробовали — всё цветное

Бонд 00⅞ Ученик (144) У тв скорее всего есть SCART. Можно купить такой переходник

Я всё детство играл в черно-белом и не чё))))) Ну незнаю попробуй другой кабель- тюльпан- коробка.

Еще есть вариант — подключить приставку через антенный кабель. Изображение должно быть цветным. Если оно все равно черно-белое, то либо что-то с приставкой, либо с телеком. Попробовать подключить стоит DVD плеер, например, через тюльпаны. Если показывает цветным, тогда однозначно — приставка.

Читайте также:

Что привезти из рязани в подарок

Черно белый экран

При включении экран становится черно белым,использую шнур идущий в комплекте.Как сделать нормальную картинку?

Возможно перепутал один из штекеров, прверь внимательно, что бы все цвета совпадали.

Попробуй зажать кнопку ON/OFF до второго «бипа»(это сброс всех настроек пс3)

Попробуйте посмотреть настройки ТВ на предмет переключения PAL/NTSC, возможно поможет.

Как подключить Денди к старому телевизору

Читайте также:

Как подключить микрофон к усилителю в авто

Внешний вид

Продаются приставка в картонном коробке. На лицевой стороне которого нарисована приставка и ее название, я бы сказал легендарное название «Денди»

Сзади коробки напечатан список игр, которые встроены в приставку

Приставка выглядит довольно отличимой от ее первоначального дизайна. Тут нет разъемов под картриджи с играми, которые были в ее прародителе. Но в наше время это не главное.

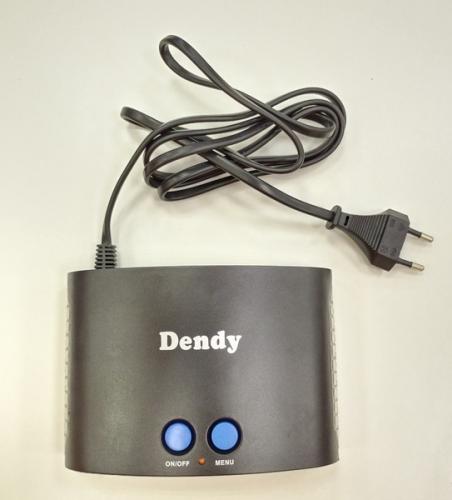

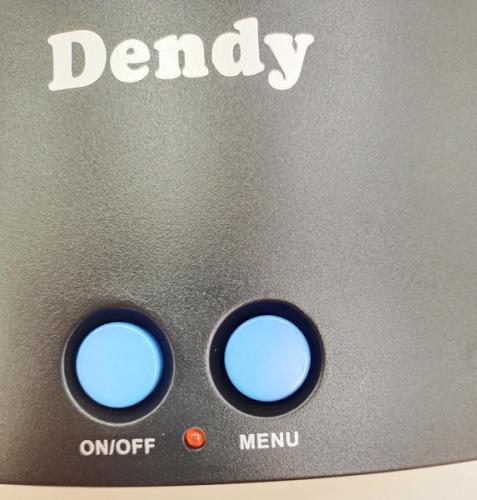

На верхней панели приставки присутствуют всего 2 кнопки. Кнопка включениявыключения приставки и кнопка меню

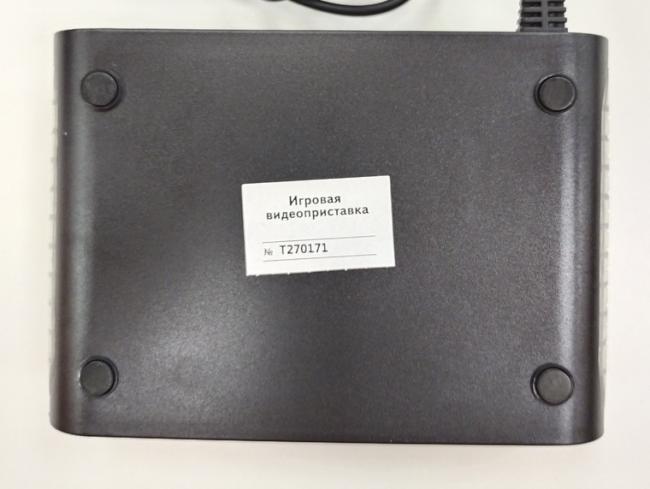

Снизу приставки находятся 4 резиновые ножки по краям приставки, которые не дают приставке бегать по поверхности

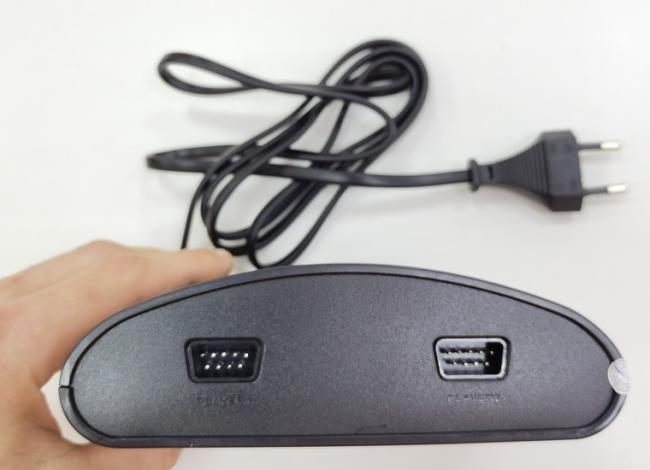

Спереди располагаются 2 разъема под геймпады. Так же сюда подключается световой пистолет

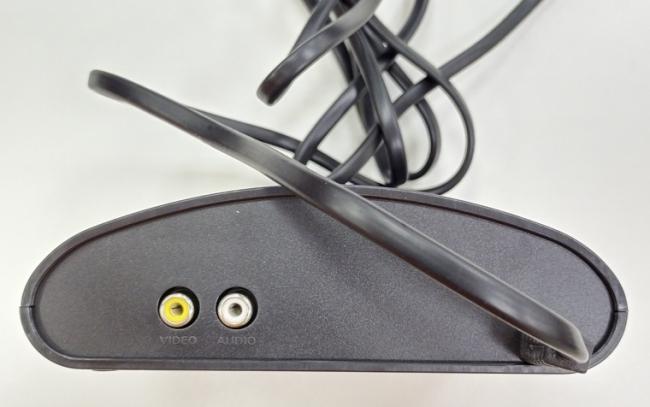

Сзади приставки находятся разъемы AV, для подключения к телевизору. А так же отсюда выходит провод для подключения к сети 220 W

Использование

Как же хочется много сказать про приставку Денди. После ее приобретения ностальгия нахлынула волной. Когда же я подключил приставку к телевизору, я начал ее интенсивно тестировать. Да игр тут огромное количество. Как и написано на коробке в приставке встроено 300 игр. Самая же первая игра идет легендарные танки. Нет, это не World of Tanks, это танчики Денди. Что же касаемо использования приставки, то могу сказать смело, приставка достойна внимания. Игры здесь хоть и простые и старые, но очень даже интересные, особенно для тех, кто застал пик данной приставки в 90-х. Играл я в нее очень долго и могу сказать, что через часов 5 после непрерывного использования приставки она слегка нагрелась, возможно, это блок питания, который встроен в корпус приставки. Кнопки геймпада реагируют на прикосновения и нажатия как нужно, не заедают. Правда кнопочки слегка хлюпают в геймпаде. Так же хотелось бы уделить особое внимание световому пистолету. К сожалению, он не подходит к новым телевизорам, ну только если впритык стрелять из него, и то не всегда попадает. А когда же я поставил приставку в детской, где телевизор старенький, то я понял, что пистолет исправно работает. Ну, я считаю, что это все же недостаток приставки. Для меня были одни из любимых игр «стрелять по уткам» и «летающие тарелки».

Вывод

Данная приставка отлично впишется в любую семью, очень классным подарком будет для ребенка, а так же в веселой компании можно играть в нее. Приставка стоит дешево, но воспоминания и ощущения от игры остаются навсегда. Приставка сделана качественно и интересно. Данной покупкой очень доволен.

Установка и подключение к современным телевизорам

посредством AV-выхода (в народе больше известны как «тюльпаны»);
через порт RF (антенный кабель, после такого подключения ещё требовалось произвести поиск сигнала на самом ТВ).

Если же новый ТВ не имеет AV-входа, то решить проблему можно следующими методами:

Как настроить телевизор для игры в консоли на 8 или 16 бит

Кто бы мог подумать, что игровая приставка, популярная в 80-х, будет актуальна даже спустя три десятка лет. В денди играют и те, кому захотелось вспомнить детство, и современная молодежь. При этом у пользователей часто возникают вопросы с подключением: нет подходящего разъема в телевизоре, или приставка «не понимает» современный дисплей. Чтобы избежать проблем с настройкой, необходимо знать, какие устройства лучше приобретать, как их правильно подключать и что можно настроить в телевизоре, чтобы получить адекватное изображение.

Раньше было проще: взял приставку, подключил к телевизору и играешь. Системные требования были одинаковы для всех: нужны тюльпаны и цветной телек. Или черно-белый — тогда развлечения не выбирали. Процесс настройки сводился к минимуму: провода подключались по цвету, и каждый мальчишка знал, что и куда нажимать. И это понятно: в то время был совсем небольшой технопарк, поэтому устройства идеально подходили друг к другу.

Раньше было лучше

У современного пользователя есть выбор: сэкономить деньги и корпеть над подключением приставки из детства или ее современным аналогом, либо сэкономить нервы и купить новую модель с HDMI, доработанной картинкой с завода и другими плюшками. Эти модели рассчитаны под новые телевизоры и работают сразу после подключения. Приставки, у которых нет современных выходов, работают, как работали, а задача «понять и показать» адекватную игровую картинку остается на совести телевизора и его вычислительной электроники.

Подключение

Подключить игровую приставку по современному HDMI проще простого. Поэтому забудем на минутку об актуальных технологиях и вернемся к истокам — тюльпаны и точка. Для ретро-экспериментов будет использован телевизор LG на базе WebOS. Впрочем, для любых других моделей и систем принцип подключения и настройки не сильно отличаются.

В качестве подопытного образца будет выступать модель не самого лучшего качества как в техническом, так и в программном плане. Консоль «заточена» под вывод изображения на встроенный экран, поэтому трансляция контента на телевизор для этого устройства становится задачей космических масштабов. Идеальное сочетание, чтобы проверить «взрослую» диагональ на прочность.

Азарта придает и то, что в комплекте имеется готовый переходник с 2.5 Jack на RCA, в котором китайский производитель «заботливо» перепутал цвет тюльпанов (или распайку джека в самом устройстве), и теперь красный передает видеосигнал, а желтый — звук, но не наоборот, как принято с начала времен.

По технике безопасности перед подключением двух устройств с разными источниками питания их необходимо обесточить. Поэтому выключаем телевизор и приставку, а потом подключаем тюльпаны по цвету: красный в красный, желтый в желтый. Красный для аудио, а не «Pr»:

Включаем телевизор, приставку и бежим за джойстиком — пора спасать принцессу Дейзи:

Упс, что-то здесь не так. Проверяем разъемы, провод, покрутим туда-сюда джек в приставке — нет сигнала. Вспоминаем, что китайцы перепутали цветовую маркировку RCA, и теперь звук идет на матрицу, а видео — на колонки. Исправляем:

Современные устройства обычно понимают, чего от них хочет пользователь, поэтому телевизор автоматически переключается туда, откуда пришел новый сигнал. В данном случае автоматика испугалась перепутанных проводов и больше не предлагает переключиться на новый источник. Придется настраивать систему вручную.

Где взять качество и приятную картинку

Самое главное, нужно перестать любить глазами и научиться воспринимать контент, как раньше: не рассматривать каждый пиксель и оттенки красного полутона на яблочках, а играть в смысл и сюжет, получая удовольствие от ностальгических чувств и воспоминаний. Ну а для тех, кому все-таки нужна гонка за качеством, мы подготовили пару советов.

Если нужна новая приставка, то лучше искать устройство с заводской поддержкой актуальных разъемов. Не стоит смотреть на консоли с тюльпанами, если на тумбочке стоит крутой OLED с диагональю 65 дюймов. В этом случае лучше выбрать обновленную версию с HDMI, блэкджеком и адаптацией к цифровой эре. Благо такие устройства есть, и они доступны каждому. Да еще и с беспроводными джойстиками — «мечтой 2.0» для подростка из 90-х.

Если в кладовке уже лет 20 как ждет второго звездного часа классическая NES с тюльпанами, то можно попытать ее на современных панелях с высоким разрешением. Ведь смогли же мы играть на самом дешевом и некачественном китайце, а оригинальная платформа покажет себя не хуже.

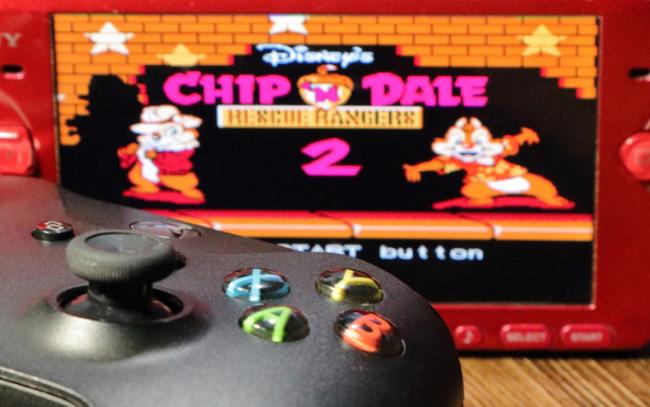

Впрочем, есть и более простое и комфортное решение — портативная приставка с предустановленными играми, классным экраном и без проблем с тюльпанами. Ее всегда можно носить с собой, телевизор при этом не нужен.

Обзор игровой консоли Dendy

Как подключить Денди к монитору компьютера

Содержание

Как играть в Dendy на современном телевизоре – подключение и настройка

Плюсы и минусы

Комплектация

В комплекте с приставкой идет:

Настройка телевизора

Раньше телевизоры имели один режим AV для всех входов, кроме антенного. Чтобы переключиться с эфирных каналов на аналоговый проводной сигнал, было достаточно одноименной кнопки на пульте. Теперь телевизоры знают о внешних источниках сигнала намного больше, поэтому вместо одного AV теперь есть несколько подключений, а на пульте это обобщили словом «Input». Нажимаем:

И попадаем в быстрое меню источников сигнала:

Пропускаем Live TV: смотреть телевизор мы пока не собираемся. Mi Box — это приставка, которая соединена по HDMI, тоже мимо. PC — нет, HDMI — снова нет. Приставка подсоединена через композитный интерфейс RCA, а значит, нам нужен AV. Включаем этот режим и ждем появления картинки с играми:

Ретро-игры рисовали во времена квадратных телевизоров, поэтому все проекты, которые можно найти для игровой приставки, рассчитаны на формат 4:3. Однако для новых телевизоров это диковинка. Процессор и операционная система знают только о родных «широких» форматах, поэтому могут неверно интерпретировать сигнал с аналоговых источников и, например, растянуть картинку так, что миниатюрные бурундуки Чип и Дейл станут похожими на толстых бобров:

Это легко исправляется с помощью подстройки изображения в меню. Для старых приставок, вплоть до PlayStation 2, нужно включить режим 4:3 или «оригинальный» в настройках масштабирования:

В результате бурундуки вернутся из квадратных форм в прежние размеры, а черная полоса в левой части экрана больше не будет мешать комфортному геймингу, теперь будет две полосы. Зато пропорции у картинки оригинальные и не искажают реальность игрового мира:

Современные телевизоры автоматически улучшают входной сигнал с помощью фирменных технологий. Например, актуальные модели с 4К-матрицами ориентированы на просмотр оригинального контента, но также неплохо апскейлят картинки низкого качества. Если не устраивает оригинальное количество ламповых пикселей, можно попробовать «улучшалку» разрешения:

Но лучше этого не делать. И без того страшненький ретро-пиксельный массив становится еще ужаснее. Эту функцию можно оставить в покое и просто сесть подальше от телевизора — эффект будет куда круче.

Конечно, можно подтянуть яркость, контраст и насыщенность, чтобы добиться более приятной картинки, но качество изначального сигнала никуда не денешь — 8 бит, 16 бит и даже более продвинутые игровые системы того времени рассчитаны на дисплеи с низким разрешением и особой «чуйкой» к аналоговым сигналам. А у нас под рукой матрица, в которой количество пикселей в несколько раз выше, чем в самом сигнале. Прибавим к этому уже устаревающий RCA, который производители оставляют в новых устройствах для галочки — отсюда и спорное качество, оно совсем не похоже на то, что было пару десятков лет назад.

Содержание

Основные характеристики

Страна-производитель	Россия
Тип	игровая консоль
Игры в комплекте	300 игр
Геймпады в комплекте	2 штуки, световой пистолет
Кабель соединения	AV-кабель
Совместимые платформы	8 бит
Аудио/видео выходы	композитный AV
Гарантия	6 месяцев

Какие разъемы подойдут для подключения приставки

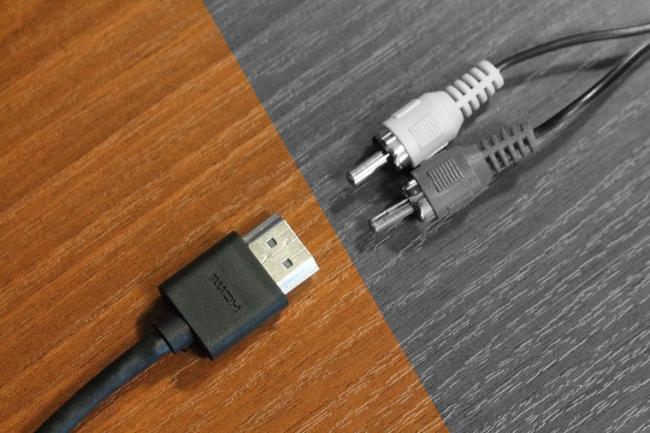

Аналоговое соединение выходит из моды, даже наушники в современных смартфонах уже подключаются по USB. Тем не менее, у старых технологий есть сильная сторона: несмотря на разнообразие аналоговых разъемов, они легко превращаются из одного в другой с помощью переходников. Поэтому даже совсем старые устройства все еще можно подключить к современной электронике, пусть и с некоторыми нюансами.

Даже в самых новых телевизорах встречается хотя бы один из устаревших интерфейсов:

RCA — в обиходе просто «тюльпаны». Это два или три провода с характерными оконечными штекерами, похожими на тюльпаны. Как правило, желтый отвечает за передачу видеосигнала, красный и белый несут звук. Такие разъемы можно найти в телевизорах и другой бытовой электронике.

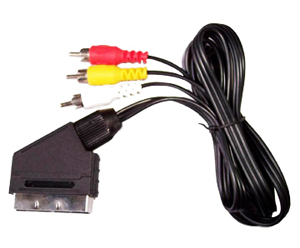

SCART — это комбайн разъемов. В нем есть тюльпаны, S-Video, коаксиальный вход и специальный контакт, который «щупает» подключаемое устройство и дает команду телевизору переключиться на новый источник сигнала.

Антенна — кто-то не поверит, но через антенный разъем тоже можно передать видео и аудио. Для этого необходимо превратить аналоговый сигнал в радиоволну, которую телевизор раскодирует как обычный телеканал. Таким способом приставки подключали к советским кинескопам типа «Весна» — отечественная техника не знала об RCA, поэтому антенна и только антенна.

Несмотря на то, что в современных панелях все еще присутствуют аналоговые интерфейсы, от них довольно сложно добиться качества картинки «как в детстве». Теперь все сильно зависит от того, насколько качественный сигнал выдает приставка и как процессор в телевизоре сможет обработать его под нужды ЖК-матрицы с высоким разрешением. По многим причинам такое подключение может выдавать неприятную картинку, хотя старые телевизоры показывали ее идеально.

Как устранить неполадки Wii, который выглядит черно-белым

Видео: Черно-белое изображение на ТВ, при подключении приставки DVB-T2. Одна из причин, решение.

Nintendo Wii — популярная игровая консоль, которая появилась в жизни и в гостиных многих людей, которые даже не знали, что им нравятся видеоигры. Однако с появлением большого количества новых адептов на рынке возникают технические проблемы, которые могут стать новыми для многих из этих игроков. Одна из этих проблем — когда экран становится черно-белым в некоторых играх, а иногда и во всех. Может быть много факторов, которые делают Nintendo Wii черно-белым, но эти проблемы легко решаются.

Убедитесь, что все кабели, подключенные от Nintendo Wii к телевизору, подключены правильно. Плохое соединение может привести к тому, что информация о цвете передается спорадически или не передается напрямую. Отсоедините стереофонический аудио / видео кабель от задней панели консоли, а также от аудио / видео разъемов на телевизоре и снова подключите их.

Проверьте меню «Система» на телевизоре, чтобы убедиться, что экран правильно настроен для отображения изображения вашего Nintendo Wii. Если консоль была приобретена в Северной Америке или Азии, убедитесь, что ваш телевизор установлен в режим «NTSC». Если вы купили его в Европе или на островах Тихого океана, телевизор должен быть установлен на «PAL».

Убедитесь, что Wii настроен на отображение изображения, которое может обрабатывать ваш телевизор. Если вы используете композитный видеокабель (с желтым видео-штекером и двумя красно-белыми аудиоразъемами), консоль должна быть установлена в режим «Стандартный телевизор (480i)». Если вы используете компонентное видео (с красными, синими и зелеными разъемами для видео и красными и белыми разъемами для аудио), консоль должна быть установлена на «EDTV или HDTV (480p)». Проверьте эти настройки, нажав кнопку «Wii» в левом нижнем углу главного меню, а затем выберите значок «Ключ». Выберите опцию «Дисплей», а затем «Разрешение экрана». Если ваш телевизор показывает цвета в режиме «Стандартное ТВ», но не делает это в режиме «EDTV или HDTV», это означает, что телевизор не поддерживает более высокое разрешение и должен использоваться в режиме «Стандартное ТВ».

Убедитесь, что регулятор прокрутки на композитных видеокабелях на Wii находится в правильном разъеме. Если вы используете пятикомпонентные композитные видеокабели, вы должны подключить их за телевизором с помощью элемента прокрутки рядом с концом кабелей. В этом месте должен быть выключатель с надписью «TV / HDTV». Вы должны оставить его установленным на «HDTV», если только вы не определили, что ваш телевизор не поддерживает этот формат, как описано в процедуре, описанной в шаге 3.

Убедитесь, что вы играете в какую-то цветовую игру. Некоторые игры Wii, такие как «MadWorld» и «Bit Trip», используют цвета умеренно или не используют их напрямую. Если вы можете видеть цвета в большинстве консольных игр, но это не так, это может быть не технической консольной проблемой, а особенностью игры.

Consejos

Если ни один из этих шагов не решил проблему черно-белого экрана с вашей консолью Wii, попробуйте использовать другой телевизор. Если цветные изображения не отображаются на этом телевизоре, возможно, неисправна консоль. В этом случае вам следует связаться с отделом обслуживания клиентов Nintendo, позвонив по номеру 1-800-255-3700 или запросив ремонт консоли через официальный веб-сайт.

Как сделать утончающие металлические ножи

Вместо того, чтобы бросать дротики или использовать луки и стрелы, некоторые поклонники предпочитают метать ножи. Метательные ножи часто используются в качестве дротиков, обычно для того, чтобы тянут.

Узнать

Идеи для эссе психологии колледжа

Тематика эссе по психологии охватывает такие области, как ненормальное поведение, детская психология, клиническая психология или когнитивные теории психологии. В каждой из этих областей теории лежат .

Узнать

Как рассчитать плотность этанола при 25 ° С

Масса — это количество вещества или вещества в чем-либо. Масса любой жидкости или объекта, например гранаты, будет одинаковой в любой части вселенной. Вес пропорционален массе, но вес не одинаков в л.

Famicom вместо Dendy. Часть 3

В этой части мы, наконец, подключим Famicom к телевизору. Но, как вы уже догадались, на этом наши приключения не кончатся!

Подключение к телевизору или Куда подевался звук?

Итак, у нас есть адаптер питания с правильными напряжением и разводкой, RF-кабель и картридж. Чего же мы ждём? Пришло время подключить наш Famicom к телевизору!

Подсоедините кабель в антенное гнездо телевизора, а другим концом вставьте в гнездо RF-switch консоли. Подключите разъём адаптера питания и включите адаптер в розетку. Включите телевизор и Famicom.

Поиск сигнала лучше проводить вручную, так как по непонятной причине некоторые телевизоры не распознают сигнал с консоли за полезный и при автонастройке проскакивают его мимо. Частота Famicom находится в районе 95-96 Мгц. При помощи точной настройки отрегулируйте максимальную чёткость сигнала с минимальным уровнем помех и сохраните значение. Мне удалось это сделать не с первого раза, так как мой «умный» телевизор не доверял подобранной мной частоте и корректировал её, оставляя её выше, чем надо, что, конечно, полностью расстраивало изображение. Его удалось «обмануть» лишь выставив частоту ниже частоты Famicom, и когда телевизор её подкорректировал, я выставил нужную частоту канала не убавляя, как обычно, а увеличивая значение.

Из-за разности систем цветного телевидения на некоторых российских телевизорах (особенно старых) изображение может быть чёрно-белым. Если у вас относительно новый телевизор, купленный хотя бы в «нулевых», он должен показывать изображение в цвете, так как поддержка системы NTSC в нём должна быть по умолчанию. А вот звука скорее всего не будет. В этом заключается ещё один неприятный сюрприз Famicom – телевизоры, продающиеся в России, не поддерживают систему NTSC. Они могут принять её изображение и распознать цвет, но что бы вы ни делали, звук так и не появится.

Я пытался это обойти разными способами. Одним из них было подключение консоли к ТВ-тюнеру компьютера. Казалось бы, вполне очевидно, что в программные возможности ТВ-тюнера разработчики должны были вложить поддержку всех существующих систем цветного телевидения в мире, и уж он-то должен распознавать сигнал правильно! Не тут-то было! Даже на экране компьютера изображение оставалось беззвучным, хотя и было в цвете.

Тюремная решётка или Вы ещё не жалеете, что купили Famicom?

Ещё одна неприятная особенность Famicom – так называемая «решётка» или «jail bars» на светлых участках фона.

К сожалению, в своё время инженеры Nintendo должным образом не развели видеосигнал с шиной питания, из-за чего в полезный сигнал проникает цифровая помеха. Представить, что такое могло случиться сложно — в советские времена японская техника считалась абсолютным эталоном качества и надёжности. Но можно не сомневаться, если бы подобный недочёт всплыл в советской аппаратуре, вряд ли она прошла бы ОТК! Как вы понимаете, расплачиваться за недочёты далеких японских инженеров 80-х придётся нам с вами!

Впрочем, решётка видна не всегда – если изображение темное, её как бы нет.

Но на платформерах с ярко-голубым небом вроде Tiny Toons, Adventure Island или Super Mario Bros вы «насладитесь» ей в полной мере!

Выход только один – брать в руки паяльник и серьёзно дорабатывать свою консоль!

AV-модификация или Ещё немного чёрной работы

Итак, у нас есть две проблемы. Первая – отсутствие звука. На первый взгляд, это не так уж и страшно, ведь в видеоиграх главное это, собственно, видео. В детстве мелодии моих игр так сильно доставали моих домашних, что я вынужден был играть в «тихом режиме». Но звук – это часть игрового процесса. К тому же, у многих игр красивые и запоминающиеся мелодии и не слышать их просто обидно. Да и звуковые эффекты иной раз очень помогают. Одним словом, если звук предусмотрен, он должен работать и работать правильно! Отключать его или нет должны решать только вы. Кстати, некоторые геймеры пишут на форумах, что звук оригинального Famicom намного сочнее и глубже, чем у клонов. Пусть возможность услышать звук оригинальной Nintendo будет для вас стимулом!

Второе неудобство – решётка. Она тоже не сильно раздражает, так как видна не всегда. Нам постсоветским детям к трудностям не привыкать! Но без неё изображение выглядит совсем иначе – гладким, чётким и очень красочным. Наслаждаться любимыми играми, постоянно видя решётку, невозможно.

Решение обеих проблем – низкочастотный выход или «av-mod». Хотя в Famicom и нет композитных выходов, изначально аудио и видео сигналы в ней генерируется тоже на низкой частоте, а значит их можно найти и самостоятельно «снять» с определенных точек на материнской плате.

С аудио-сигналом проще всего. Он подаётся на выход через конденсатор. А вот для канала видео потребуется изготовить небольшой видеоусилитель. Его схема проста — он построен всего на двух транзисторах (существуют варианты и на одном), однако его сборка и установка в консоль потребуют некоторых навыков радиомонтажа. Так получилось, что монтаж и регулировка радиоаппаратуры были моей первой специальностью, а потому av-модификация Famicom показалась мне захватывающим и волнующим челленджем!

На фото решение, которое я использовал для организации композитного выхода своего Famicom: маленькая платка видеоусилителя и электролитический конденсатор, через который выходит звук. При желании, детали можно было припаять и навесным монтажом (именно так делает большинство).

Также мы поставим фильтры на шину питания микросхемы PPU (Picture Processing Unit — «Блок Обработки Изображения»), сведя цифровые помехи в видеосигнале к минимуму. Как результат, должен появиться звук, а картинка станет чёткой и красочной, без помех, шумов и решёток!

Проверяем. Вот так выглядела игра Tiny Toon до AV-модификации через RF-выход. Звука, естественно, тоже не было.

А вот так после — как видите, наш небосвод абсолютно чист, никаких решёток! А за кадром играет навязчивая, но такая знакомая мелодия! Честно признаюсь, результат превзошёл все мои ожидания! Изображение стало невероятно чётким и играть в Famicom (особенно на телевизоре с электронно-лучевым кинескопом) стало одно удовольствие!

Подробному разбору AV-модификации Famicom мы посвятим отдельную статью. А пока это всё, что вам нужно знать о проблемах, которые вас ждут при подключении этой консоли. Думаю, теперь вы можете ответить себе на вопрос – действительно ли вам нужен Famicom или лучше просто купить новодел.
