Какой провод нужен для подключения усилителя в авто

Подбираем провода для подключения музыкальной системы в машине

При замене магнитолы в автомобиле не нужно менять или докупать проводку — штатной вполне достаточно. А при установке дополнительного усилителя мощности или активного сабвуфера потребуется определённый комплект кабелей. Во-первых, потому что бóльшая мощность требует большего сечения кабелей, а во-вторых, потому что кабеля нужно прокладывать в другое место (усилитель обычно устанавливается под сиденьем или в багажнике). В этой статье мы рассмотрим виды кабелей, выясним чем они отличаются и подскажем как подобрать комплект проводки, подходящий для вашей аудиосистемы.

К автомобильному усилителю должно подходить три вида кабелей:

1) силовые, доставляют усилителю электрический ток с напряжением 12 вольт (при заведённом двигателе 13,7 — 14,2 вольт);

2) сигнальные межблочники (коаксиальные), их функция передать низковольтный звуковой сигнал с предусилителя (магнитолы) до внешнего усилителя;

3) акустические кабели, проводят усиленный сигнал к динамикам.

У всех усилителей три клеммы подключения питания (+, — и REM). Последняя клемма служит для подключения кабеля, который управляет включением/выключением усилителя. Специально, чтобы усилитель постоянно не питался от АКБ и и не разряжал ее. Этот кабель называется управляющим (remote).

Силовые и акустические кабели имеют одинаковое строение, а отличаются только изоляцией и сечением (количеством жил, проводящих ток, или, говоря проще, толщиной кабеля). На их ценообразование влияет несколько факторов. В первую очередь — материал изготовления. В основном в автозвуке используются медные и алюминиевые, а также существуют кабели из серебра и стали. Самые дорогие кабели — серебряные, медные — немного дешевле, кабели из алюминия и стали — наиболее доступные.

Материалы, из которых изготовлены кабели

Медные кабели. Среди медных кабелей лучшими являются решения из бескислородной меди с высокой степенью очистки 99,9999% (OFC). Потому что они имеют низкое сопротивление к протекающему по ним переменному току (в акустических кабелях) и постоянному току (в силовых кабелях). С такими кабелями система будет работать оптимально — звучание будет громким и качественным.

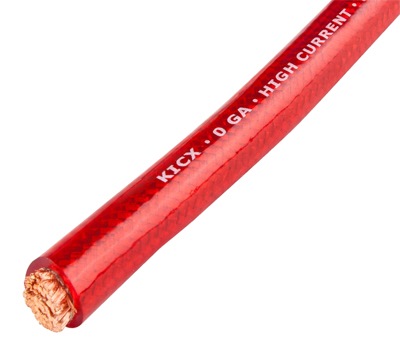

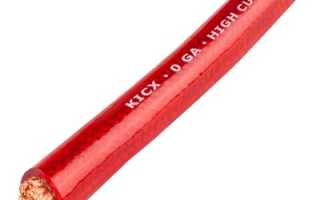

Медь обычно служит проводником во всех типах кабелей

Лужёная медь. Медные кабели могут иметь цвет алюминия, если они лужёные. Лужение кабеля сплавом олова (иногда с добавками серебра), защищает его от контакта с окружающей средой. Кабель, покрытый тонким слоем олова, лучше поддается пайке и не окисляется, что важно для условий использования кабелей в автомобиле (где повышенная влажность, перепады температуры и вибрация). В общем, лужёная медь более долговечна в подобных условиях.

Алюминиевые кабели. Китайские алюминиевые провода привлекают внимание покупателей большим ассортиментом, низкой ценой и яркой изоляцией кабелей. Кроме того, они меньше весят, чем медные. На этом плюсы алюминиевых кабелей заканчиваются. Алюминий имеет в два раза более высокое удельное сопротивление, чем медь. И чтобы обеспечить усилитель достаточным питанием нужно использовать алюминиевые кабели почти в два раза толще медных. Например, для нормального питания автомобильного усилителя (с номинальной мощностью 50 Вт на 4 канала) от АКБ хватит медного силового кабеля с сечением 10 мм², а алюминиевый кабель должен иметь сечение 21 мм².

По сравнению с медными кабелями, алюминиевые значительно быстрее окисляются, и в первую очередь на соединениях. В основном автомобильные соединения (на усилителях, дистрибьюторах, сабвуферах) используются в виде винтовых зажимов, которые не могут долго фиксировать алюминиевый кабель. Ведь алюминий под давлением сплющивается, что приводит к увеличению сопротивления в месте контакта, нагреву и ускоренному окислению кабеля. Вследствие этого, спустя некоторое время аудиосистема играет хуже и тише, а затем и вовсе может перестать работать. Это исправляется в лучшем случае чисткой соединений, а в худшем — заменой кабелей (теперь уже, скорее всего, на медные), так как сгнившие алюминиевые провода стали короче и не достают до соединительных клемм.

Алюминиевая проводка (при изгибе кабеля) более хрупкая, чем медная. Поэтому при замене автомобиля, демонтируя музыкальную систему из продаваемой машины, алюминиевые кабели можно не доставать. Слежавшиеся провода переломаются при демонтаже или при их установке в новое авто. В результате, будет жалко времени и денег, потраченных за выполненные этой работы.

Отличить алюминиевые кабели от медных с первого взгляда тяжело, так как продаются в основном провода из омеднённого алюминия. Существует два способа омеднения алюминиевых кабелей, которые имеют одинаковую аббревиатуру ССА. Сopper Coated Aluminium (алюминий, покрытый медью) и Сopper Clad Aluminium (алюминий, плакированный медью). Кабели первого типа содержат 9% меди (очень тонкий поверхностный слой) и 91% алюминия, а более сложная технология плакирования медью позволяет сделать более качественные кабели с содержанием 30% меди и 70% алюминия.

Отличить медный кабель от омеднённого можно на срезе: последний будет внутри серебристого цвета. А содержание меди в кабеле визуально определить тяжело. Стоит учесть цену кабелей — омеднённый кабель плакированным методом будет стоить дороже. Например, кабели c 30% содержанием меди есть у компании Sound Quest, которая является дочерним предприятием американской Stinger. А последняя предлагает владельцам машин акустические и силовые кабели только из бескислородной меди или луженой меди с сплавом серебра с оловом. Китайские производители (Mystery, Kicx, Autofun и др.) предлагают больший ассортимент кабелей с 9% содержанием меди.

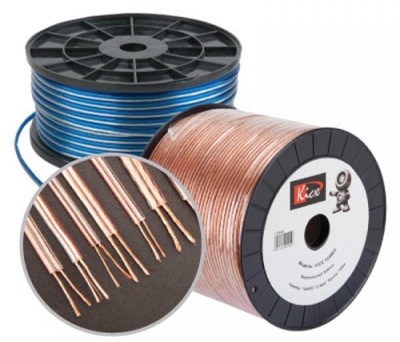

Акустические кабели можно купить почти любой необходимой длины

Кабели покрывают изоляцией с двумя целями. Первая: не допустить контакт проводника с металлом. Вторая: защита провода от воздействия внешней среды и повышение его прочности. В автомобилях используются провода в силиконовой изоляции. Диапазон температуры долгосрочного использования силикона от −60 °C до 180 °C градусов (а кратковременный — до 220 °C).

Сечение кабеля — это его площадь в разрезе без учёта изоляции. В США толщину кабелей маркируют в гейджах (gauge — с англ. размер, калибр) по «перевёрнутой» системе AWG (American Wire Gauge). В ней меньшая цифра означает более толстый кабель. Принятая у нас система обозначения в квадратных миллиметрах (мм²) проще.

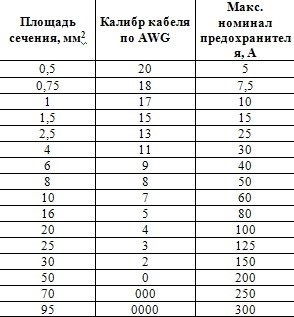

В сравнительной таблице сечений указаны соответствующие значения в двух системах. А также номинал предохранителя (находящийся под капотом не далее 40 см от клеммы АКБ), который защищает кабель от перегрева, а не усилитель, как многие ошибочно считают.

Чтобы подобрать нужный «калибр» силового кабеля для усилителя, нужно сначала вычислить, сколько потребляет это устройство. Для этого складываем номинальную мощность всех его каналов, умножаем ее на два (вычисляя максимальную мощность для усилителей класса АВ, у которых КПД равен примерно 50%) и делим на 13 (усреднённое значение напряжения ботовой сети автомобиля при запущенном двигателе и заглушенном). Например, потребление стандартного 4-канального усилителя с номинальной мощностью 4х50 Вт вычисляем по формуле: 50*4*2/13 = 30. То есть данный усилитель потребляет 30 ампер тока.

Затем определяем расположение усилителя в салоне: если он будет размещен под передними сидениями, то длина силового кабеля будет около 3 м, а если в багажнике – 5 м. Затем, зная длину силового «плюсового» кабеля и потребление усилителя (или усилителей), с помощью таблицы подбираем «калибр» силового кабеля.

Кузов автомобиля является заземлением для «минусового» кабеля питания, поэтому силовой кабель заземления усилителя обычно не более 1 метра, но, несмотря на это, калибр «минусового» кабеля должен соответствовать калибру «плюсового» кабеля, рассчитанного по таблице.

Кабель, отвечающий за включение и выключение усилителя (в разъёме магнитолы он синий) может иметь сечение (0,75-1,5 мм²) так как пропускает малый ток. В некоторых дешёвых межблочных кабелях этот провод идёт в комплекте (соединён с изоляцией), но использовать его не желательно, ведь он очень тонкий (0,25-0,5 мм²) и легко переламывается при прокладке межблочников или при его износе со временем. Так что лучше протянуть этот кабель отдельно, причём вместе с силовыми кабелями, а не звуковыми (сигнальными и акустическими).

Учтите, что при плохом контакте «минусовой» клеммы силового кабеля с кузовом автомобиля (что может произойти со временем) увеличивается сопротивление и нагревается тонкое место контакта, через которое проходит определённая часть тока. Магнитола, которой не хватает питания, будет выключаться при увеличении громкости, а внешний усилитель будет входить в защиту или иметь ограничения по уровню громкости.

Подбор сечения акустического кабеля

Нет точной таблицы для выбора сечения акустического кабеля. Все зависит не только от толщины и длины кабеля, а от гораздо большего количества параметров усилителя, акустики и кабеля. Поэтому в рекомендациях некоторых усилителей мощности приводят приблизительный «калибр» кабеля.

Учтите, что чем толще кабель, тем меньше у него сопротивление к прохождению звукового сигнала (в виде переменного тока). Использованию толстых акустических кабелей в автомобиле может помешать несколько факторов: сложность в их прокладке (например, через дверные переходы), более высокая их стоимость и не очень заметное влияние на звучание кабелей с низким сопротивлением.

Самый простой подбор сечения акустического кабеля — надо найти соответствие «калибру» силового кабеля. Если по таблице подбора «калибра» силового кабеля вышло 4 Ga, то акустический должен быть 13 Ga, а если силовой 8 Ga, то акустический — 15 Ga. Это самое распространённое сочетание длины кабеля и мощности усилителя. Если у вас по таблице получился «калибр» силового кабеля 2 Ga, тогда акустический кабель желательно использовать 11 Ga. А силового кабеля 10 Ga может оказаться достаточно, только при расположении маломощного усилителя под торпедой, но такой вариант установки усилителя является большой редкостью.

Межблочные (сигнальные) кабели

Кабели, соединяющие магнитолу и усилитель, называют межблочными (потому что они находятся между двумя блоками). Эти кабели должны передавать низкоуровневый звуковой сигнал с минимальными потерями. На их ценообразование влияет качество изготовления, защищённость от помех и точность передачи музыкального материала.

Межблочные кабели обычно имеют конструкцию — коаксиальная или витая пара. Чаще используются коаксиальные кабели, где центральная жила находится точно по центру одного или нескольких экранов. Как в антенном телевизионном кабеле. Межблочные кабели чувствительны к электромагнитным наводкам, создаваемых силовыми проводами, поэтому их экранируют.

Совет, что бы не поймать, электромагнитные наводки, сигнальный кабель лучше прокладывать подальше от силовой проводки, создающей эти наводки.

В межблочном кабеле сигнал передаётся по двум контактам, где «плюс» — это центральная жила, а «минусом» (обычно в недорогих кабелях) служит сам экран кабеля. Но «минус» также передаёт звуковой сигнал, поэтому использование в его качестве экрана снижает стоимость кабеля, но негативно влияет на точность передачи аудиосигнала.

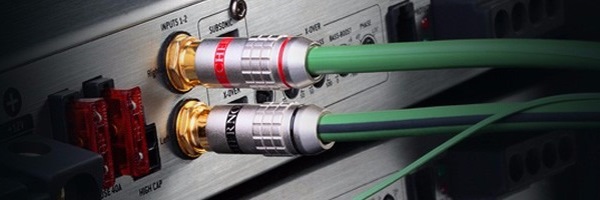

Кабели Tchernov Audio — качественные решения для систем высокого уровня

В более дорогих версиях кабелей, которые называют псевдобалансными, используется дополнительный внешний экран, который соединён с «минусом» только со стороны источника. На балансных кабелях обычно указана направленность их подключения к усилителю в виде стрелочек. Но практика показывает, что заземлять экран не всегда нужно со стороны источника (магнитолы). Порой заземление со стороны усилителя позволяет убрать наводки двигателя эффективнее, а иногда наружный экран и вовсе должен как бы висеть в воздухе и не касаться «минуса» с двух сторон.

Ещё одним способом защиты межблочных кабелей от электромагнитных наводок является скручивание двух жил кабеля (витая пара). Такой вид защиты от наводок использует компания Stinger почти для всей линейки своих межблочных кабелей. Конструкция в виде витой пары применяется и для акустических проводов, но редко. Так как по акустическому кабелю идет высокий уровень сигнала (10-20 вольт), и пойманные наводки от работающего двигателя слишком малы по уровню, чтобы водитель и пассажиры их услышали. А для межблочников, пропускающих низкоуровневый сигнал (2-4 вольта), такие наводки могут ухудшить звучание.

Самый простой способ (в собранной аудиосистеме) убрать пойманный фон запущенного двигателя — понизить чувствительность (Level) входа на усилителе (если он был выкручен на максимум или больше половины).

Учтите несколько нюансов о разъемах. Первый: для автомобильных усилителей иногда актуальны короткие RCA-коннекторы из-за близкого расположения усилителей или других поверхностей салона. Второй: позолоченное или хромированное покрытие RCA коннекторов в идеале должно соответствовать покрытию гнёзд, куда подключаются RCA-коннекторы. То есть хромированный RCA-коннектор будет иметь наименьшее сопротивление в хромированном гнезде, чем в позолоченном. Третий: расщеплённый центральный контакт RCA-коннектора обеспечивает более плотное соединение. Четвёртый: цанговая конструкция (где лепестки «тюльпана» сжимаются при закручивании наружного корпуса RCA-коннектора) надёжно фиксирует RCA-коннектор в гнезде линейного выходавхода.

Итак, при выборе межблочного автомобильного кабеля играет роль:

1) помехозащищенность (один или несколько экранов, а лучше витая пара в нескольких экранах);

2) материал сигнальных проводников (серебро, медь, алюминий, сталь). Данную информацию можно иногда узнать из технических характеристик, указываемых производителями. Это особенно актуально для неразборных моделей с RCA-коннекторами;

3) качество RCA-коннекторов («тюльпанов») и качество соединения (пайка) кабеля с коннекторами.

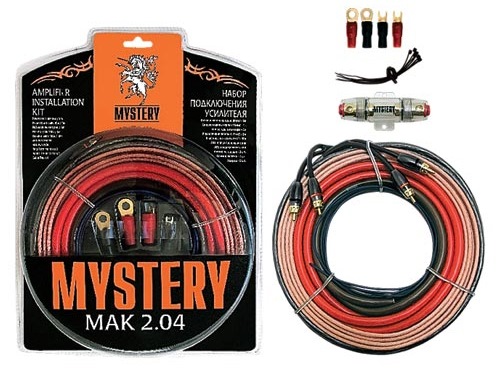

Комплект проводов от Mystery может стать недорогим решением вопроса подбора кабелей, хотя подойдет не для всех систем и машин

Разделение межблочных кабелей на ценовые категории

Слабое место всех бюджетных межблочных кабелей — это некачественное соединение кабеля с RCA-коннекторами, которые легко отламываются в процессе использования. Поэтому такие кабеля можно назвать одноразовыми. Модели средней ценовой категории имеют надёжные RCA-коннекторы, достойную помехозащищённость и удовлетворительную передачу аудиосигнала. Топовые модели кабелей могут иметь четыре уровня защиты от помех. У них жилы из серебра или посеребрённой меди, передающие звук без потерь, и RCA-коннекторы, которые очень надёжно фиксируются в разъемах.

Какие провода нужны для подключения усилителя?

Ну и конденсатор не помешает.

Как подключить автомобильный усилитель своими руками

Усилители

⭐ ⭐ ⭐ ⭐ ⭐ На первый взгляд, подключение усилителя в машину может показаться сложным. Проложить питание, подключить магнитолу и динамики. Но если в ваших руках есть хорошая пошаговая инструкция, проблем не возникнет, и без разницы 4 или 2-х канальный усилитель. Не спешите обращаться в автосервис, установка специалистами обойдётся дорого, поэтому в целях экономии стоит попытаться разобраться в подключении самостоятельно, в этом поможет данная статья.

Для работы усилителя необходимо:

1. Подать на него хорошее питание;
2. Подать сигнал от магнитолы. Более подробную информацию можете прочитать изучив схему подключения магнитолы;
3. Подключить акустику или сабвуфер.

Более подробно о том, как подключить усилитель, можно ознакомиться ниже.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным. Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал.

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

А для тех, кто ищет информацию, как сделать антенну для радио своими руками , мы подготовили отдельный материал.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового (длина при этом не имеет значения).

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору. Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод.

Подключаем межблочные провода и управляющий (REM)

Чтобы проложить кабель, необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара — можно подключить сабвуфер или 2 колонки (подписаны как SWF) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.

Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

Видео как правильно подключить четырёхканальный и одноканальный усилитель

Заключение

Мы приложили не мало усилий для создания этой статьи, старались написать ее простым и понятным языком. Но получилось у нас это сделать или нет решать только Вам. Если остались вопросы, создайте тему на «Форуме», мы и наше дружное сообщество обсудим все детали, и найдем на него оптимальный ответ.

И напоследок, есть желание помочь проекту? Подпишись на наше сообщество «Вконтакте».

Как рассчитать сечения провода для усилителя звука

Усилители на микросхемах

Многие из автолюбителей задумывались о том, чтобы установить в машине аудио усилитель и улучшить тем самым качество звука в авто.

Расскажем на нашем сайте Радиочипи поподробнее как подключить усилитель самостоятельно и сэкономить на услугах профессионалов. Выполнить данную работу не представляет сложности, поэтому с ней справится даже обычный автомобилист, который ранее никогда не занимался установкой аудиоустройств.

Для данной работы нам понадобится:

• Предохранитель с колбой.
• Провод для питания усилителя.
• Провод для подключения усилителя к головной магнитоле.
• Крепеж и пластиковые хомуты.

Провода питания для усилителя звука

Для питания стерео усилителя звука вам потребуется проложить провод питания от аккумуляторной батареи. Рассчитать минимально возможное сечение провода, что позволит избежать его перегрузок и нагрева во время прослушивания музыки в автомобиле.

Чтобы правильно рассчитать сечение провода вам потребуется учитывать показатель максимально потребляемого усилителем тока. В нашем конкретном случае суммарная мощность усилителя составила 400 Вт. Помните, что учитывать суммарную мощность по всем каналам. КПД усилителя в большинстве случаев не превышает 85 процентов, поэтому к значению его суммарной мощности необходимо прибавить еще 15 процентов, в результате мы получим 470 Вт. Это показатель потребления тока усилителем от бортовой сети автомобиля.

Имея на руках данные о напряжении питания и мощности усилителя, составить расчет напряжения в бортовой сети не составит труда. В нашем случае имеем показатель напряжения питания в 14 Вольт. Показатель суммарной мощности 470Вт делим на 14 Вольт и получаем 33,6 Ампера. Именно такой ток и будет потреблять наш усилитель.

Исходя из полученных расчетов, выбираем сечение силового провода. Для этого воспользуемся специальной таблицей. Для силового провода, который должен выдержать силу тока в 33 Ампера необходимо использовать провод соответствующий международному стандарту 15AWG с сечением в 1,6 миллиметра квадратных.

Рекомендуется плюсовой провод и минус вести от аккумулятора. В то же время вы можете получить минус с любого металлического элемента кузова. Следует лишь обеспечить качественное соединение, для чего применяют прочный крепеж. Можем также порекомендовать вам использовать плюсовой и минусовой провод с различным цветом, что позволит правильно подключить ваш усилитель к питанию.

Предохранитель

Выбор используемого предохранителя напрямую зависит от рассчитанной предварительно величины максимального тока. У нас этот показатель равняется 33 Ампер. Устанавливают предохранитель в прозрачной пластиковой колбе. В редких случаях используется сверхпрочное стекло. Помните о том, что показатель величины предохранителя должен незначительно превышать показатель максимального тока. В настоящее время в продаже можно найти стандартные предохранители с величинами рабочего тока от 30 до 100 Ампер. Мы будем использовать предохранитель в 40 Ампер.

Устанавливать предохранитель в колбе нужно максимально близко к аккумулятору. В том случае, если предохранитель будет установлен на значительно расстоянии от магнитолы, либо автовладелец вовсе пренебрежет его установкой, при коротком замыкании может возникнуть возгорание проводки, что чревато печальными последствиями.

Сигнальный кабель (межблочный)

Подключение усилителя к магнитоле осуществляется при помощи сигнального кабеля. В данном случае рекомендуется использовать качественные межблочные кабели, так как от их качества напрямую зависит уровень звука и его детализация. Обратите внимание на изоляцию провода и качество исполнения коннекторов. Так вы сможете подобрать кабель высокого качества, что положительно скажется на звуке в автомобиле.

Можем порекомендовать вам воздержаться от покупки недорогих сигнальных кабелей, коих на рынке имеется множество. Так, например, широко разрекламированные недорогие кабели от компании Mystery имеют посредственное качество и поэтому быстро выходят из строя, при этом качество звучания магнитолы не выдерживает никакой критики.

Помните о том, что ваш усилитель может работать с числом каналов от двух до пяти. Вы должны ознакомиться со спецификацией вашего усилителя и в зависимости от этого выбирать кабель с аналогичным количеством каналов. Только после этого можно прокладывать кабель и производить подключение. Как правило, с подобным каких-либо трудностей не возникает.

Включение усилителя

Подав 12 В напряжения на вход Remote вы сможете подключить усилитель. Включение может выполняться как кнопкой на усилке, или же при помощи магнитолы, если она поддерживает управление внешними устройствами. Отметим, что управление с кнопки удобно в тех случаях, если к усилителю также подключен и сабвуфер. При управлении с магнитолы автоматика самостоятельно включает и отключает усилитель при включении и выключении магнитолы.

Для подключения управления с магнитолы необходимо подключить к магнитоле с выхода Remote провод синего цвета. Если усилитель включается кнопкой, необязательно она должна располагаться на усилителе. Зачастую подобное неудобно, когда усилитель располагается в багажнике. Вы с легкостью сможете сделать такую внешнюю кнопку, один из замыкающих контактов которой подключается к выходу Remote, а второй к плюсу в бортовой сети. Можем порекомендовать плюс брать от прикуривателя.

Прокладка проводов и подключение

Провода для питания усилителя от аккумулятора необходимо прокладывать через моторный отсек и далее через салон к месту установки усилителя. В большинстве случаев приходится вести провода в багажник, где и располагается усилитель. Чтобы защитить провода от механических повреждений рекомендуем использовать гофрированные трубки. Не следует при прокладке пережимать провода, и старайтесь по максимуму использовать имеющиеся технические отверстия.

Так, например, через моторный отсек в салон провода можно провести через многочисленные технические отверстия и далее уже осуществлять прокладку внутри салона авто. Про проходе через техническое отверстие провода рекомендуется защищать от перетирания дополнительно. Для этого можно использовать изоленту или резиновые кембрии большого диаметра.

Подключение проводов выполняется следующим образом:

Красный плюсовой провод подключаем первоначально к усилителю. Вам потребуется клемная колода, имеющая три контакта. Плюсовой контакт на усилителе имеет надпись Batt или просто знак +. Черный минусовой провод подключаем к контакту с надписью GND или значком -.

Подключив провода к усилителю, можно приступать к подключению их к аккумуляторной батарее. Соответственно подсоединяем черный провод напрямую к минусу на АКБ, а красный плюс первоначально подключаем к предохранителю и лишь после этого выполняем соединение с плюсовой клеммой на аккумуляторе.

Сигнальные или как их еще называют межблочные провода первоначально следует подключить к соответствующим выходам магнитолы и лишь потом соединять их с усилителем. На магнитоле выходы помечены как Front, то есть передние динамики и Rear – задняя акустика. Разъем белого цвета соответствует левому каналу, а красный цвет – правому каналу.

Аналогичным образом с соблюдением сторон выполняется подключение провода к усилителю. Помните лишь о необходимости подключения провода управления, для чего к клемме Remote подсоединяется соответствующий провод от магнитолы напрямую или же через кнопку включения.

Подключение динамиков

Подключение динамиков к усилку выполняется при помощи мостовой и линейной схемы подключения. При линейной схеме подключения каждый канал направляется на свой динамик. При мостовой технологии подключения суммируется мощность от двух каналов. Отметим, что мостовая схема применяется в тех случаях, если в системе дополнительно используется сабвуфер.

Подключение выполняется к соответствующей клемной колодке на усилителе. На усилке каналы помечены CH1, CH2, CH3 и так далее. Каждый канал имеет два контакта – минусовой и плюсовой. Провода от динамиков в полном соответствии с полярностью подключаются к усилителю.

На этом вся работа по подключению усилителя в автомобильную аудиосистему полностью завершена. Вам осталось лишь настроить как сам усилитель звука, так и магнитолу.

Четыре схемы подключения усилителя и акустики

Первая схема

Головное устройство имеет лишь один выход на тыл или фронт. В данном случае вам необходимо подключать только фронтальную или тыловую акустику. Пищалку можно подключать к среднечастотному динамику параллельно через конденсатор.

Вторая схема

У головного устройства имеется два линейных выхода для тыла и фронта. Подключаем фронтальную или тыловую акустику. Пищалка подключается на трехполосные динамики и среднечастотный динамик для фронта. Блины желательно подключить каждый на свой канал.

Третья схема

Головное устройство имеет два линейных выхода. Подключается фронтальная или тыловая акустика и сабвуфер. Пищалка подключается на среднечастотный динамик. Акустика подключается к своему каналу, а саб к двум оставшимся каналам в мостовом варианте.

Четвертая схема

Имеется лишь один линейный выход. Подключаем сабвуфер и акустику с тыла или фронта. Используя RCA разветвители подключаем второй вход на усилителе. Саб подключается на свободные каналы в мосту.

Три схемы подключения усилителя и акустики

Первая схема

Головное устройство имеет один выход на перед или зад. Требуется подключить фронтальную или тыловую акустику. Имеется также среднечастотный динамик и пищалка. Подключаем пищалку через конденсатор параллельно среднечастотному динамику.

Вторая схема

Имеется два линейных выхода. Требуется провести подключение фронтальной и тыловой акустики. Сзади используются блины, а спереди подключаются пищалки. Сзади блины подключаются к своим индивидуальным каналам.

Третья схема

Имеются сразу два линейных выхода на перед и тыл. Подключается акустика и сабвуфер. Тыловая или фронтальная акустика требует использования индивидуальных каналов, а саб подключается к оставшимся каналам.
