Как подтянуть рулевую рейку на ваз 2114

Подтягиваем правильно рулевую рейку на ВАЗ-2114 своими руками: советы и сам процесс

Никто не станет отрицать тот факт, что исправное рулевое управление в любом автомобиле гарантирует не только безопасность водителя и пассажиров, но и безаварийную эксплуатацию в принципе. Независимо от типа рулевого привода, будь то червячный рулевой механизм, зубчатая рейка с усилителем или без, все они требуют периодического обслуживания. ВАЗ-2114 и все Самары второго поколения получили довольно надёжный и простой в ремонте и регулировке рулевой механизм. Он не имеет гидравлического усилителя, тем проще его обслуживание и регулировка.

Зачем подтягивать рейку на ВАЗ-2114

Диагностика рулевой рейки и рулевого механизма

Перед тем как на ВАЗ-2114 подтянуть рулевую рейку, стоит рассмотреть предпосылки, которые подскажут, что пришло время заняться её ремонтом или подтяжкой.

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

В обычных условиях эксплуатации этот срок практически недостижим. Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше.

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

На ВАЗ-2114 стук при проезде неровных участков дороги может возникнут из-за ослабшей гайки на болту, который сжимает хомут кардана

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.

Подтягиваем рейку ВАЗ-2114 своими руками

Чаще всего все работы по подтяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса. В том случае, если износ деталей механизма (втулки, сама зубчатая рейка, шестерня, сальники и пыльники) критический, без ремонта и установки ремкомплекта не обойтись. Тем не менее самый простой способ это проверить — подтяжка рейки прямо на автомобиле.

Для регулировки рейки понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Этот ключ можно сделать самому, однако он продаётся в любом магазине, стоит копейки, а иметь его в арсенале инструментов никогда не помешает. К тому же он существенно облегчит работу не только при регулировке, но и при разборке рейки при необходимости.

Регулируется рейка ВАЗ-2114 следующим образом:

Устанавливаем автомобиль на подъёмники или эстакаду

Проверяем люфт на рулевой рейке и рулевых тягах

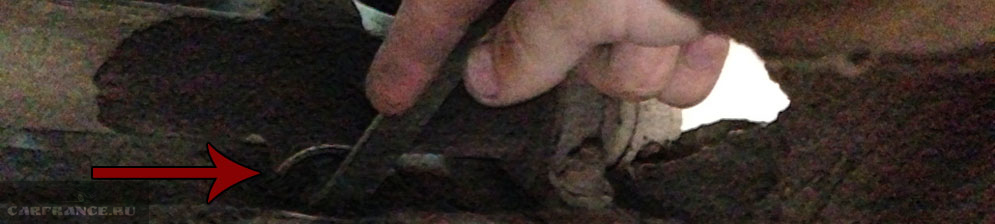

Затягиваем регулировочную гайку специальным ключем

Видео о регулировке рулевой рейки

Выбрав люфт, не прячем инструмент, а делаем пробную поездку, в ходе которой оцениваем работу рулевого механизма. Если руль вращается свободно, а люфта нет, регулировку можно считать законченной. Если вращение руля слишком тугое, лучше регулировочную гайку немного ослабить, провернув на несколько градусов против часовой стрелки.

Как самостоятельно подтянуть рулевую рейку на ВАЗ-2114

Никто не станет отрицать, что исправное рулевое колесо – это один из факторов, влияющий на гарантию безопасности водителя и пассажиров. Независимо от типа рулевого привода, всех их периодически необходимо обслуживать. Все автомобили второго поколения, в том числе и ВАЗ-2114, обладают надежным и простым в ремонте и регулировке рулевым механизмом. Он не снабжен рулевым гидравлическим усилителем, что без проблем позволяет подтягивать и обслуживать рулевую рейку.

Перед тем как подтянуть рулевую рейку на ВАЗ-2114, нужно рассмотреть предпосылки, указывающие на необходимость ее подтяжки или ремонта.

АвтоВАЗ дает гарантию, составляющую десять лет. Это достаточно продолжительный срок эксплуатации рулевого механизма. Но не стоит забывать, что гарантия дается для идеальных условий использования механизма. В основу расчетов срока эксплуатации входят нормальные дороги и постоянная качественная смазка, находящаяся в картере рейки и умеренный стиль вождения.

В реальной жизни десятилетний срок эксплуатации практически недостижим. Плохие дороги, сомнительное качество запчастей и жесткое вождение автомобиля заканчиваются тем, что механизм раньше времени дает о себе знать.

Признаки неисправностей рулевого механизма на ВАЗ-2114

Первые симптомы, по которым понятно, что нужно подтянуть рулевую рейку:

• большойлюфтрулевогоколеса;
• протеканиесмазкичерезсальникирейки;
• неожиданноезакусываниерейкивовремяезды;
• стукподкапотомприпередвижениипоплохойдороге.

Закусывание рулевой рейки среди дороги может привести к ДТП, и в большинстве случаев только подтяжкой не обходится, но это не значит, что ее невозможно отрегулировать. Подтянуть рулевую рейку можно двумя способами: не снимая с автомобиля или на демонтированной рейке.

Второй способ применяется после капитального ремонта или замены механизма. Мы же рассмотрим простой способ, цель которого убрать увеличенный люфт и стуки под капотом.

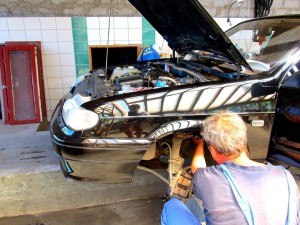

Самостоятельная подтяжка рулевой рейки на ВАЗ-2114

В большинстве случаев все работы по подтяжке люфта сводятся к регулировке рулевого колеса и выбору люфта в зацеплении. В случае если износ деталей значительный, то без капитального ремонта и установки новых запчастей не обойтись. Наиболее простой способ это проверить – подтянуть рулевую не снимая с транспортного средства.

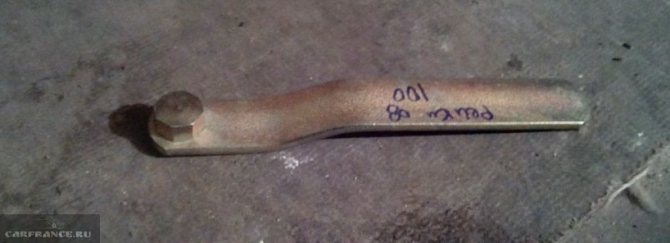

Для регулировки рейки необходим специальный ключ, который вставляется в гайку регулирования, находящуюся на корпусе рулевого механизма. Изготовить ключ реально самостоятельно, но лучше приобрести, так как стоимость его невелика, а найти его можно практически в любом магазине запчастей. Наличие собственного ключа в вашем арсенале облегчит регулировку, и будет крайне необходим при разборке рейки.

Регулировка рулевой рейка на ВАЗ-2114: инструкция к действию

1. Автомобиль устанавливается на эстакаду или подъемник. Можно, конечно, регулировать со стороны капота, но в этом случае работать придется практически вслепую.

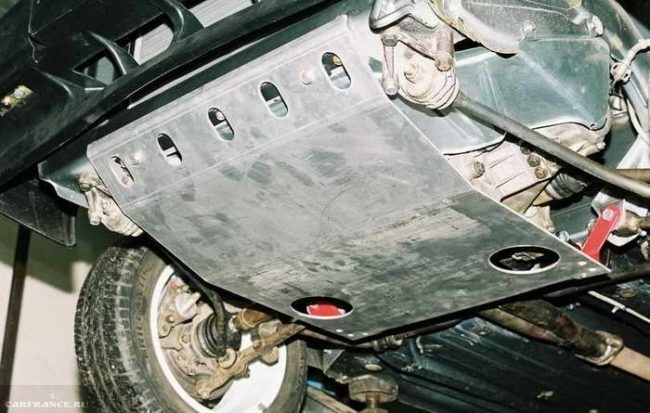

2. С нижней части двигателя демонтируется брызговик и защита картера.
3. Рулевая рейка очищается от грязи и визуально осматривается. На ней не должно быть следов потекшей смазки, на пыльниках – повреждений. Следует проверить, чтобы рейка была плотно прикреплена к моторному щитку, рулевые тяги в месте крепления к рейке не должны иметь люфт.

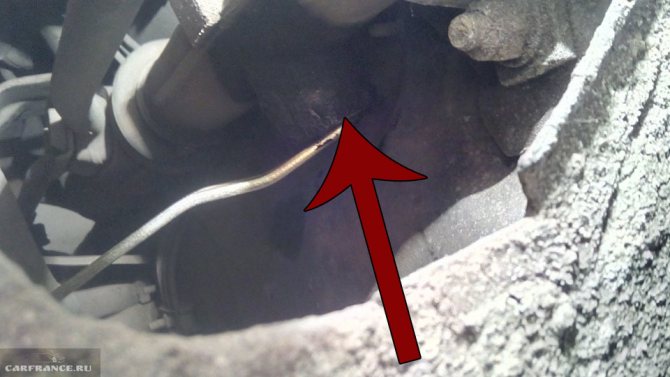

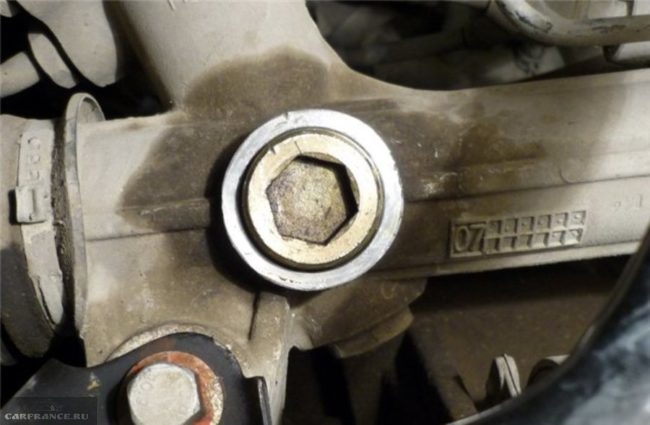

4. Далее нужно найти гайку регулирования рулевой рейки и очистить от грязи. На ней установлена пластиковая заглушка, которую необходимо снять.

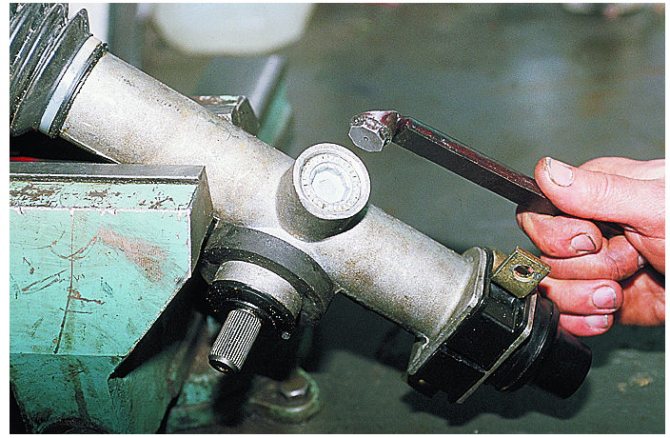

5. С помощью специального ключа дожимаем регулировочную гайку. В некоторых случаях она фиксируется керном, поэтому после регулировки нужно вернуть фиксатор в исходное положение.
6. Регулировка выполняется путем затягивания гайки до упора, после чего проверяется наличие люфта на рулевом колесе. Если при повороте руля нужно прилагать большое усилие, необходимо отпустить гайку на несколько градусов.
7. После того как гайка отрегулирована ее нужно зафиксировать, чтобы избежать самопроизвольного откручивания.

После того как люфт выбран, необходимо сделать пробный заезд и убедиться в нормальной работе рулевого механизма. При свободном вращении руля и отсутствии люфта регулировку можно считать оконченной. Если вращение рулевого колеса доставляет неудобство, нужно отпустить гайку на несколько градусов против часовой стрелки.

Подтягиваем правильно рулевую рейку на ВАЗ-2114 своими руками: советы и сам процесс

Подтягиваем правильно рулевую рейку на ВАЗ-2114 своими руками: советы и сам процесс

Никто не станет отрицать тот факт, что исправное рулевое управление в любом автомобиле гарантирует не только безопасность водителя и пассажиров, но и безаварийную эксплуатацию в принципе. Независимо от типа рулевого привода, будь то червячный рулевой механизм, зубчатая рейка с усилителем или без, все они требуют периодического обслуживания. ВАЗ-2114 и все Самары второго поколения получили довольно надёжный и простой в ремонте и регулировке рулевой механизм. Он не имеет гидравлического усилителя, тем проще его обслуживание и регулировка.

Зачем подтягивать рейку на ВАЗ-2114

Диагностика рулевой рейки и рулевого механизма

Перед тем как на ВАЗ-2114 подтянуть рулевую рейку, стоит рассмотреть предпосылки, которые подскажут, что пришло время заняться её ремонтом или подтяжкой.

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

В обычных условиях эксплуатации этот срок практически недостижим. Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше.

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

На ВАЗ-2114 стук при проезде неровных участков дороги может возникнут из-за ослабшей гайки на болту, который сжимает хомут кардана

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.

Как снять рулевую рейку?

Для демонтажа понадобятся следующие инструменты:

• рожковый или торцевой ключ на 22, 13, 10, 8;
• отвертка плоская;
• домкрат.

Демонтаж рулевой рейки можно произвести как снизу авто (с ямы или подъемника), так и сверху через капот. Как показала практика, сверху это делать ненамного сложнее. Рассмотрим вариант демонтажа без ямы или подъемника .

1. Подготовка. Ставим автомобиль на ровную площадку, затягиваем ручник. На всякий случай подкладываем под задник колеса противооткатные упоры.

2. Теперь нужно отсоединить абсорбер. Чтобы снять его, необходимо сначала отсоединить фишку питания и шланги. После этого открутить винт удерживающего хомута ключом на 8 и извлечь адсорбер. Доступ к рейке получен.

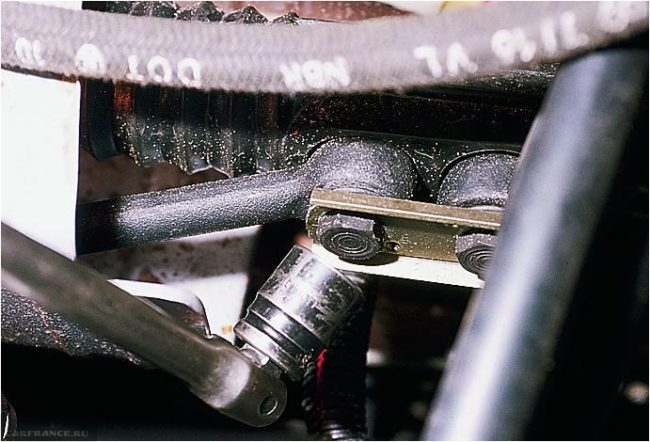

3. Отсоединяем рулевые тяги. Они крепятся двумя болтами на 22. Для предотвращения самопроизвольного откручивания фиксируются пластиной. Чтобы снять стопор с болтов, плоской отверткой подгибаем усы пластины.

Отсоединяем тяги. Если не снимаются руками, то можно помочь отверткой.

4. Здесь не будет лишним осмотреть резиновые втулки тяг. При наличии трещин или овальной выработки во втулке тяги нужно заменить, так как именно они могут быть причиной люфта или стука.

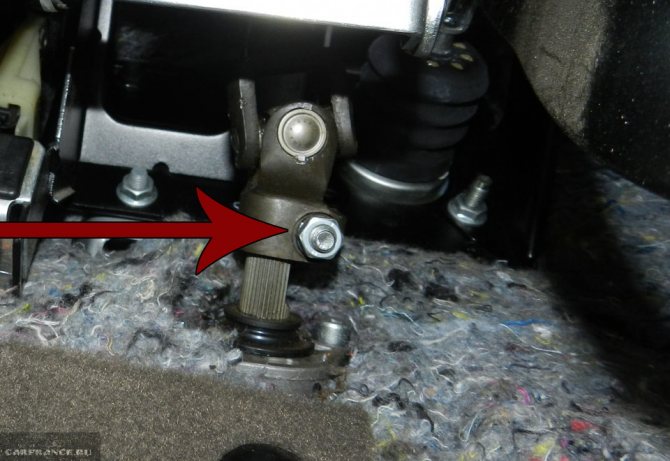

5. Из салона автомобиля, под педальным узлом, находим место соединения колонки и валика рулевого механизма. Приподнимаем ковер. Ключом на 10 отвинчивается гаечка. Молотком через небольшую наставку из мягкого металла выбивается фиксирующий болт.

6. Далее нужно отвинтить гайки хомутов, крепящих рейку к кузову. Ключом на 13 отвинчиваются 4 гайки, по две с каждой стороны. Снимаются хомуты. Рейка отсоединяется от рулевой колонки.

Рейка вынимается через просвет между правым или левым колесом и подкапотным пространством.

Ваз 2114, избавляемся от стука рулевой рейки. Видео:

Подтягиваем рейку ВАЗ-2114 своими руками

Чаще всего все работы по подтяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса. В том случае, если износ деталей механизма (втулки, сама зубчатая рейка, шестерня, сальники и пыльники) критический, без ремонта и установки ремкомплекта не обойтись. Тем не менее самый простой способ это проверить — подтяжка рейки прямо на автомобиле.

Для регулировки рейки понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Этот ключ можно сделать самому, однако он продаётся в любом магазине, стоит копейки, а иметь его в арсенале инструментов никогда не помешает. К тому же он существенно облегчит работу не только при регулировке, но и при разборке рейки при необходимости.

Регулируется рейка ВАЗ-2114 следующим образом:

Устанавливаем автомобиль на подъёмники или эстакаду

Проверяем люфт на рулевой рейке и рулевых тягах

Затягиваем регулировочную гайку специальным ключем

Видео о регулировке рулевой рейки

Выбрав люфт, не прячем инструмент, а делаем пробную поездку, в ходе которой оцениваем работу рулевого механизма. Если руль вращается свободно, а люфта нет, регулировку можно считать законченной. Если вращение руля слишком тугое, лучше регулировочную гайку немного ослабить, провернув на несколько градусов против часовой стрелки.

Инструменты

Вообщем, на автомобиле ВАЗ-2114 ремонт рулевой рейки – не настолько сложное занятие, но одним набором ключей тут не обойтись. Для удачного демонтажа нам будет нужно особый съемник управляющих тяг, шестигранник на 17, зубило, набор рожковых и накидных ключей, также смазка «Литол» и WD-40. Последним средством нужно обработать поверхность рейки приблизительно за денек до предполагаемых работ – это обеспечит резвое и комфортное снятие всех крепежных частей. А наносить WD-40 нужно на последующие детали: 4 гайки крепления устройства, механизм затяжки упора и резьба наконечников. Спустя пару часиков необходимо пройтись повторно по всем этим элементам.

Ремонт и регулировка рулевой рейки на ВАЗ 2114 своими руками

Каждый автовладелец хочет, чтобы его машина не подводила в ответственные моменты, доставляла минимум проблем и приносила максимум пользы. Но это напрямую зависит от того, как владелец ухаживает, следит, вовремя ремонтирует свой автомобиль.

Сегодня поговорим о том, как выполнить ремонт этого узла своими руками, а также какие мероприятия позволят вернуть к жизни вашу немного износившуюся рулевую рейку.

Самостоятельная диагностика рулевой рейки

Если чинить рулевую рейку самостоятельно, то нужно соблюдать последовательность. Сначала нужно заглушить двигатель и поставить авто на стоячий тормоз. За рулем машины должен сидеть помощник, который будет участвовать на протяжении всего процесса. Нужно залезть под авто, где находится рулевая рейка. После того как она встанет в поле зрения, нужно попросить сидящего на водительском месте покрутить руль сначала влево, а потом вправо. Необходимо произвести осмотр всех пыльников, которые служат защитой (в большинстве случаев они сделаны из резины), они должны находиться в хорошем состоянии.

Если на глаза попадутся повреждения или места с капающей смазкой, то скорее всего, проблема кроется именно в них. Также можно попробовать определить места излияния звуков на слух. После всего этого, можно начинать заниматься починкой узла. Но если определить место откуда исходят звуки не получилось, то следует воспользоваться помощью специалистов. А в том случае, если рейка стала тихой, то значит проблема была именно в наконечниках и ремонт не будет столь дорогостоящим. Проводить эти работы индивидуально лучше не стоит, если нет определенных навыков и знаний как устроен автомобиль. А самостоятельно допустимо лишь уменьшать или увеличивать развал колесной базы.

Признаки неисправности

Чтобы понять, что рейкам требуется ремонт, нужно следить за поведением автомобиля, знать характерные признаки неисправности этого элемента.

Признак	Необходимые действия
При поворотах руля слышен стук, возникает люфт	Если ситуация происходит при движении автомобиля, достаточно провести ремонтные мероприятия, воспользоваться ремкомплектом
Стук и люфт возникает при поворотах рулевого колеса, когда машина стоит на месте	Это яркое свидетельство критического состояния рейки. Проблема решается только путем ее полной замены.

Подтяжка и регулировка

Как показывает практика и опыт владельцев ВАЗ 2114, при возникновении проблем с рейками их чаще всего можно отремонтировать. Единственным условием является наличие в вашем распоряжении смотровой ямы.

Затянув болт, выезжайте на своем автомобиле, проедьтесь несколько километров с целью проверить, остался ли стук или люфт. Если эти симптомы неполадки исчезли после того, как вы подтянули и отрегулировали рулевую рейку, на этом ремонт можно считать завершенным.

Но так случается не всегда. Стук может остаться, а люфт уйти, либо наоборот. В любом случае, если хотя бы один признак все еще остался, вам придется приступать к полноценному ремонту своими руками. Сейчас можно отыскать ряд полезных видео, в которых подробно описана процедура ремонта этого узла. Посмотрите, вам будет полезно.

Ремонт

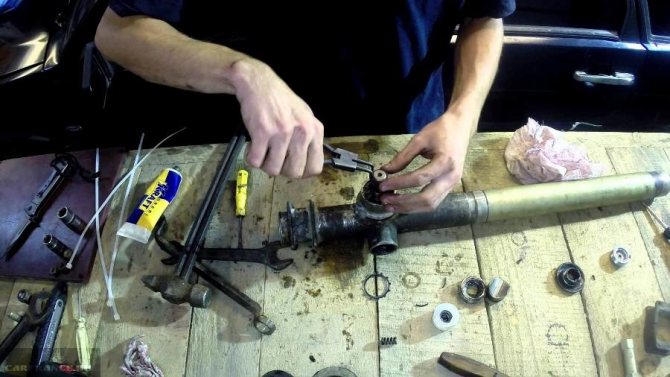

Чтобы выполнить ремонт, вам все равно придется разбирать рулевую. Подробную инструкцию вы можете посмотреть в материале о замене рулевой рейки.

Переходим непосредственно к процедуре ремонта.

В случае обнаружения типичных признаков неисправности рейки, не тяните с ремонтом или ее заменой. Это может привести к печальным последствиям, когда в самый неподходящий момент руль перестанет реагировать на ваши усилия, вы потеряете контроль над ситуацией. Это не попытка вас напугать, а простая правда жизни.

Ремонт, регулировка рулевой рейки ВАЗ 2114

Рулевая рейка является связующим звеном между передней колесной парой и рулем автомобиля. От состояния этого узла зависит качество езды и степень управляемости ВАЗ 2114. Срок эксплуатации у рулевой рейки продолжительный, так как деталей в этом узле достаточно мало. В данном материале описаны основные неисправности механизма, а также способы для их устранения. За счет простой конструкции, ремонт рейки может выполнить и начинающий автомобилист. Полезно знать! Несмотря на прочность этого узла, рулевые рейки в иномарках (даже бюджетных) работают дольше, да и управление у них мягче. Главное различие заключается в гидроусилителе, который не включен в конструкцию автомобилей ВАЗ 2114.

Основные неисправности и их признаки

При возникновении следующих признаков следует выполнить диагностику рулевой рейки:

В зависимости от степени повреждения решить проблему могут ремонт (установка заводского ремкомплекта), замена всего узла или регулировка. В данном материале присутствует инструкция по регулировке и ремонту.

Если присутствует желание выполнить ремонт рулевой рейки своими руками, то стоит приобрести следующее запчасти:

Ремонт требует замены вышеперечисленных деталей даже в том случае, если повреждены только трубки. Износ элементов должен происходить одновременно, поэтому на деталях экономить не рекомендуется. Также потребуются смазка для подшипников, хомуты, White Spirit, баллончик WD-40. Заранее стоит приготовить ветошь, так как ее понадобится много. Что касается инструментов, то ремонт требует наличия наборов ключей, отверток, торцевых головок, удлинителей ключа. Из специальных инструментов можно выделить спецключи для регулировочной гайки, а также съемник для наконечников.

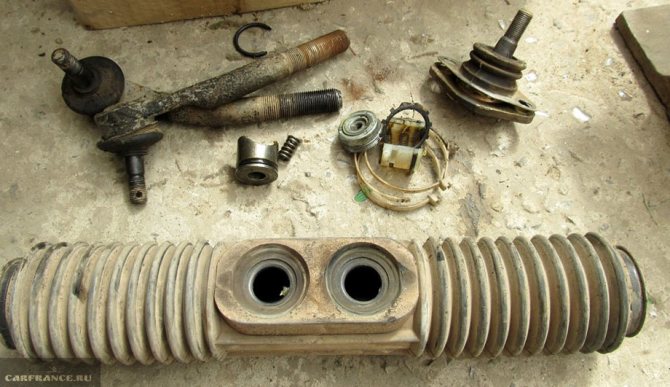

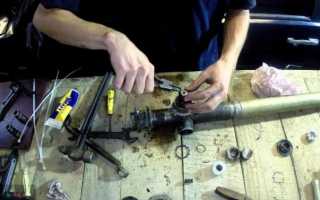

Рейка в разобранном состоянии

Совет! Когда дефекты в работе рулевой рейки незначительные (к примеру, стучит), то лучше начать с регулировки. Если регулировка не помогла, то тогда стоит переходить к диагностике и починке.

Перед тем, как начинать ремонт, рекомендуется тщательно изучить устройство рулевой рейки, которое подробно описано в руководстве по эксплуатации и обслуживанью ВАЗ 2114. Заранее следует нанести WD-40 на четыре гайки, которые крепят рулевую рейку к кузову автомобиля. Также нужно пролить единственную гайку затяжки и резьбу все наконечников. Через 3-4 часа работу нужно повторить. Ремонт может быть начат только на следующий день.

Ремонт рейки

Ремонт рейки нужно начать с ее регулировки. Скорее всего после регулировки все стуки исчезнут. Если не поможет — придется ее разбирать и менять детали.

Регулировка

Отрегулировать рейку ВАЗ 2114 можно следующим образом: прямо на машине или сняв ее. Второй способ нужен после ремонта. Автомобиль должен стоять на смотровой яме, в качестве альтернативы можно использовать подъемник. Регулировка выполняется следующим образом:

Устраняем люфт

Конечно, капитальный ремонт необходим не в каждом случае, так же не всегда нужна замена комплектующих частей, потому что:

• На ваз 2109 рулевая рейка регулируется, и если знать, каким образом подтянуть механизм рулевой рейки, тогда можно убрать стуки рулевого управления без каких-либо денежных вложений вообще
• Это возможно, конечно, если стуки вызваны эксплуатационным либо заводским люфтом управления
• Для регулировки вам следует воспользоваться эстакадой либо смотровой ямой, отыскать под слоем грязи регулировочную гайку, затем, воспользовавшись специальным ключом «17» ее подкрутить

Разбираем рейку

Когда вы устранили люфт, но стуки при этом не исчезли, тогда на ваз 2109 рейка рулевая подлежит разборке и ремонту:

• Самостоятельный ремонт рейки, не составит особого труда, конечно, если знать в какой последовательности необходимо выполнять операции
• Сначала снимаем рулевую рейку, причем, если с тягами ее все в порядке, тогда их снимать не обязательно, просто откручиваете их от агрегата и все
• Затем зажимаем её в тиски либо в специальное приспособление для ремонта
• А затем снимаем хомуты, крепящие защитный колпак, пыльник, правую опору и распорное кольцо
• Впоследствии выполняется снятие всех остальных деталей (фото со схемой внизу), включая полную выпрессовку подшипников
• Затем детали следует, как можно тщательнее очистить от грязи, с дальнейшим их промыванием в керосине
• А после очищения всех деталей, их следует очень внимательно осмотреть на предмет наличия надиров либо других повреждений
• Если небольшие задиры будет легко устранить при помощи наждачной бумаги, все сильно изношенные детали, а поврежденные тем более, обязательной необходимо заменить
• Такой же подход справедлив и к дефектовке подшипников
• В их конкретном случае при малейших сомнениях в работоспособности этих устройств деталей следует их немедленная замена
• Так же вам следует понимать, что сама подтяжка рулевой рейки, процедура в принципе, не трудная для выполнения собственными руками операция
• Зато разборка рулевой, а тем более её замена может потребовать от вас специальных навыков кроме этого понадобится грамотная инструкция
• Когда у вас совсем нет времени, либо желания проводить подобные операции самостоятельно, либо вы совсем не хотите вникать во все тонкости этого процесса, тогда оптимальным вариантом для вас будет выполнение всех ремонтных работ в специализированной автомобильной мастерской
• Вы, конечно, понимаете, что цена услуг специалистов обойдется дороже самостоятельного ремонта
• Причем сумма счета, который, вам выставят, может сильно отличаться
• К примеру, проведение дефектовки — это одна стоимость, а полный ремонт — совсем другая

Схематическое устройство рейки рулевой, на ней хорошо видно, что за чем снимается и затем одевается назад

• Стоит заметить, что рейка рулевая это не самый дешевый агрегат автомобиля, поэтому выполнить сразу замену целиком мало кто решается
• Начинают все с попытки отремонтировать имеющееся устройство
• Случается, что достаточно просто подрегулировать её, чтобы неисправность исчезла, либо выполнить частичный ремонт с заменой подшипников
• Разумеется, процедура диагностики, а так же последующий ремонт невозможен без разборки
• Только разобрав рейку рулевого управления, вы получите полное представление о состоянии её деталей, какие части требуют доработки (шлифовки например), а какие следует однозначно заменить
• Ремонт практически в любом случае выйдет гораздо дешевле, чем полная замена
• А если выполнять ремонт рейки самостоятельно вы сэкономите еще и на стоимости услуг автослесарей
• Для выполнения самостоятельного ремонта как уже не раз упоминалось, понадобится ремонтный комплект, специфические ключи, а так же набор подшипников и консистентная смазка
• На приобретение комплектующих тратится не много денег
• Однако, если вы сменили все подшипники, а также уплотнения и смазку, а проблемы с управлением машиной все равно остались, тогда вам все-таки потребуется услуги специалистов, чтобы определить точную причину поломки либо замены «серьезных»(главных) составных частей
• Самое примечательное, что в условиях современного тотального «дефицита» финансов к полной замене узла целиком прибегают только в крайних случаях, когда в старом уже нечего ремонтировать

Почему стучит рулевая рейка на ваз 2109?

Подскажите пожалуйста в чем дело, стучит рейка особенно при небольшой скорости на грунте и при поворотах, отдает в руль,и это 100% она, потому-что подвеска вся новая,все протянуто и затянуто,гранаты новые,резина новая,колеса ровные,сходразвал сделал. Решил устранить, купил новую,а она еще громче стучит(может брак?) короче поставил старую назад, с ней потише.ни че не пойму, может она как подтягивается или регулируется чзх.

есть в ней узел регулировки попробуй отрегулироватьесли не поможет-,тогда замена опорной втулки

новая рейка тоже стучит, может она тоже не отрегулирована? как регулировать?

ключ специальный восьмигранный им подтягивается регулировочная гайка упора рейки расположена снизу рейки не видна.поэтому приходится работать на ощупь

при регулировке покачивать руль и когда стук пропадет-прекратить подтяжку

Спасибо. еще такой вопрос, у моего отца 99, недавно зашелестела коробка, шелест становился все больше и больше,а теперь у нее скоростя с хрустом включаются и заведенный автомобиль на нейтрали дергается вперед, что с ней.

вскрывать нужно и смотреть,дистанционно диагноз глупо ставить

вскрывать нужно и смотреть,дистанционно диагноз глупо ставить

масло проверили в первую очередь как только зашелестела, коробка с щупом, уровень норм. может подшипники рассыпались?

если бы подш рассыпались,то она бы в движении громыхала невыносимо не тяните-разбирайте

Спасибо! завтра начнем трести.

Это только экспериментально. Тянешь — катаешься. Если закусывает и руль после поворота обратно не возвращается — отпускаешь немного. Снова катаешься. Если выработка большая, подтяжка уже не поможет. Либо будет стучать — либо закусывать, особенно в крайних положениях.

Кстати рулевые наконечникик менял? Могут и они стучать, а вовсе не рейка. Раз говоришь что новая рейка также стучит — то очень вероятно что они.

да рулевые нак. менял, все полностью новое, все все. по колесу пинаешь, слышно что стук идет от рейки,да и до ремонта подвески стучало точно так-же

Подергай за рулевую тягу вверх-вниз — люфт и стук есть?

я недавно рейку хотел перебрать у себя(стучала).вобщем там надо очень заковыристый специальный ключ иметь,что бы её разобрать.в итоге посмотрел я как она устроена и понял,что стучать она будет всегда,ибо конструкция такая.насувал шруса везде где только можно в неё.стук ушёл.

Привет. Я недавно сталкнулся с такой же проблемой. Стук в рулевой. Замена рейки, тяг, шаровых и осмотр боовще всей передней подвески ничего не дал. Проблема не давала покоя, продолжил выяснять методом тыка — оказался неисправен подшипник в опорной чашке куда крепится передняя стойка. На СТО уверяли рейка, но ни как ни опора. мол долго ходят и покачав авто не услышали никаких звуков в подшипнике опорной чашки. Понятно ведь она под нагрузкой и только при езде в момент вибрации появляется слабина и тут то подшипник и болтается. Поэтому только разобрав стойку и сняв опорную чашку можешь почувствовать люфт в подшипнике. Короче меняй опорные чашки.

нормальная не должна стучать.

Откуда такая уверенность в рейке. Была такая проблема, ужасная вибрация в руль, грешил на рейку, но проблема заключалась в ступичном подшипнике, я конечно знаю как гудяд подшипники поэтому я на него даже не грешил, а зря.

Настройка руля ваз 2114

• Регистрация
• Вход

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

После сход-развала руль стоял градусов на 20 влево на прямых колесах. Мастер сказал, снять баранку и поставить прямо.

Сказать мастеру, чтоб не ленился и сделал как положено.

Подробнее — найти тему недельноай давности, там всё разжевано по этому вопросу.

Тебе сказали что мастер не прав, схождение нужно делать от задней оси, а не тупо выставлять разницу между передней и задней кромкой диска.

Ничем, просто машина едет боком

А чем опасно сделанное так, как у меня схождение?

а как влияет такой развал на торможение?

на льду нести в какую-то сторону из-за это(ведь машина едет боком) ?

ну не то чтобы боком, просто передняя ось сама по себе и задняя сама по себе что-то типа: I где I — Задняя ось и — передняя ось.

А вот еще мои мысли. Я понял, почему у меня рейка начала подстукивать при повороте направо (налево до упора — не стучит). Потому что я тупо руль переставил после развал-схождения.

Рейку перебирал летом. Стука не было. Затем зимой сделал развал. Стук появился, причем только при повороте вправо, при повороте влево стука нет. Что у нас сейчас получается. Ход баранки от упора до упора — 3 оборота. По полтора оборота от нуля, колеса стоят прямо. Сделали развал, колеса стоят прямо, руль стоит на 20 градусов влево => рейка из нуля влево может прокрутиться до упора на 1,3 (приблизительно) оборота, а вправо — до упора на 1,7 оборота. Вот как раз на участке при повороте вправо от 1,5 до 1,7 оборота руля рейка бьет. А бьет потому, что 0,2 оборота приходятся на ранее неиспользованный участок рейки.

из нуля влево может прокрутиться до упора на 1,3 (приблизительно) оборота, а вправо — до упора на 1,7 оборота.

Хорош пургу нагонять!

Никаким боком она ехать не будет! С чего ты это взял, объясни пожалуйста!

Объяснял уже не 1 раз, но попробую ещё раз. Для полного понимания что такое углы установки колёс, советую почитать хотя бы мурзилку. Что такое схождение? Грубо говоря разница между передней и задней кромкой диска так? Вот мастер берёт и ловит эту разницу не учитывая задней оси. Резину конечно жрать не будет а что ещё нужно обычному водиле. Зачастую эту разницу можно поймать одной муфтой, т.е. для особо ленивых мастеров не нужно крутить вторую сторону. И что мы получаем в итоге? При условии нормального развала резину не жрёт, но эта разница схождения может быть выставлена как влево так и вправо, а задняя ось-то на месте стоит, вот под неё и нужно подстраиваться! Т.е. ловить эту разницу учитывая заднюю ось. Т.е. если мы натянем нитку междк центрами колёс левой и правой стороны, то с любой стороны подложив сзади спичечный коробок (1,5см) между задним колесом и ниткой мы увидим что нитка касается и передней и задней кромки диска. Это если схождение в 0.

Регулировка рулевой рейки ВАЗ 2110 2114

Дата публикации Июн 28, 2014, Рубрики Ремонт автомобилей ВАЗ |

Регулировка рулевой рейки ВАЗ 2110 2114 обычно требуется после длительной эксплуатации автомобиля по дорогам с плохим покрытием. Многие автомобилисты при этом обращают внимание на то, что, в процессе вождения, из-под автомобиля начинают раздаваться непонятные шумы в виде стуков или треска. В этом случае, лучше всего обратиться в ремонтный сервис, для того, чтобы квалифицированно установить причину неисправности. В подавляющем большинстве случаев, при таком “диагнозе” требуется ремонт, регулировка, а порой и полная замена рулевой рейки ВАЗ 2110 2114.

В любом транспортном средстве нет “вечных” механизмов, поэтому и требуется регулировка рулевой рейки ВАЗ 2110 2114. Самые явственные нарушения в ее работе проявляются при выполнении на автомобиле поворотов и прочих видов маневрирования. Для того, чтобы проверить техническое состояние рулевой рейки, нужно взяться за вал руля рукой в том месте, где он сочленяется с рейкой и пошатать его вверх-вниз. Если Вы услышите стук, рейку необходимо регулировать и заменив, предварительно, игольчатый подшипник. Если он целый, его, по меньшей мере, потребуется тщательно смазать.

Работы по ремонту самой рейки

Пока автомобиль остается в разобранном состоянии, производим работы над самой деталью. Сначала рейка зажимается в тиски и тщательно зачищается при помощи металлической щетки. Далее ее поверхность обрабатывается сильнодействующим растворителем «Уайт-спирит» и протирается куском ветоши. После этого откручиваются так называемые болты усов. В это время рекомендуется проверить сайлентблоки – если наблюдается люфт или их состояние весьма неудовлетворительное (присутствуют микротрещины), меняем детали на новые.

При помощи зубила отгибается пластинка, выкручиваются болты и вынимаются «усы». С конца детали стягиваются затычки, чехол и извлекаются с вала резинки. Все, кроме чехла, подвергается тщательной обмывке с последующей сушкой (только не под солнечными лучами). При помощи минусовой отвертки извлекается стопорная шайба подшипника. Гайка откручивается тем же самым ключом.

Как подтянуть или заменить рулевую рейку ВАЗ-2115

Водители, которые хоть немного разбираются в строении автомобиля, прекрасно понимают, что передача усилия на колеса происходит при помощи косозубой и прямозубой шестеренок. Они, в свою очередь, взаимодействуют с зубчатой рейкой. Благодаря использованию прижимных пружин в рейке устанавливается люфт. Если во время езды по неровностям слышен стук, это свидетельствует о том, что настало время произвести наладку рейки.

Многие водители считают, что рулевая рейка ВАЗ-2115 не поддается ремонту. В этом и состоит основная ошибка. Дело в том, что рулевую рейку всегда можно подтянуть. Благодаря этому действию обеспечивается безопасное управление автомобилем и избавление от всех люфтов. Тем не менее подобная регулировка должна проводиться качественно, поскольку в противном случае она может привести к потере автомобилем управляемости. Зачастую причиной этого является перетяжка регулировочного винта.

Регулировка рулевой рейки

Регулировку рулевой рейки можно выполнить либо прямо на транспортном средстве, либо сняв запчасть. Первый способ обычно применяют после ремонта автомобиля. А вот второй используют для того, чтобы незначительно подрегулировать рейку. Для этой работы следует иметь такие инструменты:

Любые работы, связанные с рулевой рейкой, необходимо проводить, когда автомобиль находится либо на смотровой яме, либо на подъемнике.

Регулировка

Регулировка выполняется таким образом: можно снять рейку с транспортного средства или отрегулировать ее на нем. Первый способ применяется после ремонта машины, перед установкой. Чтобы просто отрегулировать рейку, работу выполняют непосредственно на машине.

Для проведения работы необходимо иметь универсальный восьмигранник на 17 мм и разводной гаечный ключ. Все работы, связанные с устранением неисправностей, выполняются на подъемнике или смотровой яме:

1. Сначала автомобиль надо поставить на ручной тормоз, на задние колеса подложить какой-нибудь упор;
2. Потом необходимо заблокировать руль и обесточить бортовую сеть машины (снять минусовую клемму с аккумулятора);
3. Потом необходимо найти гайку, при помощи которой производится наладка рулевой рейки. Она находится на противоположной, повернутой к кузову, стороне крепления рейки. Иногда ее принимают за другую деталь;
4. Сначала следует помыть дно машины. В данном случае применяют подходящий аппарат (керхер, к примеру). Это делается для того, чтобы очистить гайку от слоя грязи. После очистки детали от загрязнения, в нее вставляют ключ для подтягивания рейки и настраивают ее положение. Инструмент вращается по часовой стрелке.

Таким образом, регулировка считается завершенной. Если после проделанной работы управление машиной неудовлетворительно, люфт и стук не исчезает, следует проверить состояние рулевых наконечников, возможно, их нужно поменять.

Зачем подтягивать рейку на ВАЗ-2114

Диагностика рулевой рейки и рулевого механизма

Перед тем как на ВАЗ-2114 подтянуть рулевую рейку, стоит рассмотреть предпосылки, которые подскажут, что пришло время заняться её ремонтом или подтяжкой.

В первую очередь — это люфт.

Ключ для устранения люфта рулевой рейкиУстранение люфта рулевой рейки

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

В обычных условиях эксплуатации этот срок практически недостижим. Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше.

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.

Как подтянуть рулевую рейку на ваз 2114

Как подтянуть рулевую рейку

Ремонт, регулировка рулевой рейки ВАЗ 2114

Рулевая рейка является связующим звеном между передней колесной парой и рулем автомобиля. От состояния этого узла зависит качество езды и степень управляемости ВАЗ 2114. Срок эксплуатации у рулевой рейки продолжительный, так как деталей в этом узле достаточно мало. В данном материале описаны основные неисправности механизма, а также способы для их устранения. За счет простой конструкции, ремонт рейки может выполнить и начинающий автомобилист.

Полезно знать! Несмотря на прочность этого узла, рулевые рейки в иномарках (даже бюджетных) работают дольше, да и управление у них мягче. Главное различие заключается в гидроусилителе, который не включен в конструкцию автомобилей ВАЗ 2114.

Основные неисправности и их признаки

При возникновении следующих признаков следует выполнить диагностику рулевой рейки:

• Заклинивание рулевого колеса во время движения автомобиля, появление трудностей в управлении – поврежден или смещен рулевой вал, среди автомехаников это явление называется «закусыванием».
• В ходовой части появляется стук – здесь требуется ремонт элементов рейки.
• Увод машины в сторону, виляние машины на высокой скорости – это признаки появления люфта в рулевом механизме. Из-за этого дефекта нельзя выполнить «развал-схождение».

В зависимости от степени повреждения решить проблему могут ремонт (установка заводского ремкомплекта), замена всего узла или регулировка. В данном материале присутствует инструкция по регулировке и ремонту.

Если присутствует желание выполнить ремонт рулевой рейки своими руками, то стоит приобрести следующее запчасти:

• Трубки для рейки.
• 2 наконечника – они уже идут с гайками.
• Ремкомплект.
• 2 сайлентблока.
• Чехол для рейки.

Ремонт требует замены вышеперечисленных деталей даже в том случае, если повреждены только трубки. Износ элементов должен происходить одновременно, поэтому на деталях экономить не рекомендуется. Также потребуются смазка для подшипников, хомуты, White Spirit, баллончик WD-40. Заранее стоит приготовить ветошь, так как ее понадобится много. Что касается инструментов, то ремонт требует наличия наборов ключей, отверток, торцевых головок, удлинителей ключа. Из специальных инструментов можно выделить спецключи для регулировочной гайки, а также съемник для наконечников.

Рейка в разобранном состоянии

Совет! Когда дефекты в работе рулевой рейки незначительные (к примеру, стучит), то лучше начать с регулировки. Если регулировка не помогла, то тогда стоит переходить к диагностике и починке.

Перед тем, как начинать ремонт, рекомендуется тщательно изучить устройство рулевой рейки, которое подробно описано в руководстве по эксплуатации и обслуживанью ВАЗ 2114. Заранее следует нанести WD-40 на четыре гайки, которые крепят рулевую рейку к кузову автомобиля. Также нужно пролить единственную гайку затяжки и резьбу все наконечников. Через 3-4 часа работу нужно повторить. Ремонт может быть начат только на следующий день.

Ремонт рейки

Ремонт рейки нужно начать с ее регулировки. Скорее всего после регулировки все стуки исчезнут. Если не поможет — придется ее разбирать и менять детали.

Регулировка

Отрегулировать рейку ВАЗ 2114 можно следующим образом: прямо на машине или сняв ее. Второй способ нужен после ремонта. Автомобиль должен стоять на смотровой яме, в качестве альтернативы можно использовать подъемник. Регулировка выполняется следующим образом:

1. ВАЗ 2114 нужно поставить на стояночный тормоз, зафиксировав задние колеса;
2. Далее следует отключить минусовую клемму с аккумуляторной батареи и заблокировать рулевое колесо;
3. Производителем была предусмотрена специальная регулировочная гайка, при помощи которой можно быстро наладить узел. Находится этот элемент на стороне крепления детали, повернутой к кузову автомобиля;
4. Если наладка выполняется редко, то на регулировочной гайке будет большой слой грязи – его нужно удалить при помощи чистящего средства. Регулировка выполняется при помощи специального ключа.

Если производился ремонт, то регулировку следует выполнять в тисках

Если регулировка выполнена правильно, то при повороте тяг не должно быть люфта. В самом рулевом колесе ВАЗ 2114 люфт должен составлять около 15 градусов. «Баранка» должна вращаться без закусываний и дополнительных усилий. Если руль сам возвращается в исходное положение, то наладка выполнена правильно. Повторить вышеописанную работу нужно после 500-800 километров пробега.

Разборка и замена деталей

Когда все проблемные крепления смазаны, можно начинать работу:

1. Переднюю часть ВАЗ 2114 необходимо поднять и провести демонтаж колес. После этого появится доступ к рулевым наконечникам, которые тоже нужно снять;
2. Далее нужно переместиться в салон и отсоединить там рулевой вал. Теперь необходимо открутить гайки крепления к кузову автомобиля. После снятия всех элементов крепления деталь следует отвести в сторону и потянуть на себя;

Откручиваем гайку возле педали тормоза

В моторном отсеке тем же ключом «на 13» откручиваем гайки крепления рулевого механизма

Опубликовано 13 октября 2016

Регулировка рулевой рейки ВАЗ 2110 2114

Дата публикации Июн 28, 2014, Рубрики Ремонт автомобилей ВАЗ |

Регулировка рулевой рейки ВАЗ 2110 2114 обычно требуется после длительной эксплуатации автомобиля по дорогам с плохим покрытием. Многие автомобилисты при этом обращают внимание на то, что, в процессе вождения, из-под автомобиля начинают раздаваться непонятные шумы в виде стуков или треска. В этом случае, лучше всего обратиться в ремонтный сервис, для того, чтобы квалифицированно установить причину неисправности. В подавляющем большинстве случаев, при таком “диагнозе” требуется ремонт, регулировка, а порой и полная замена рулевой рейки ВАЗ 2110 2114.

В любом транспортном средстве нет “вечных” механизмов, поэтому и требуется регулировка рулевой рейки ВАЗ 2110 2114. Самые явственные нарушения в ее работе проявляются при выполнении на автомобиле поворотов и прочих видов маневрирования. Для того, чтобы проверить техническое состояние рулевой рейки, нужно взяться за вал руля рукой в том месте, где он сочленяется с рейкой и пошатать его вверх-вниз. Если Вы услышите стук, рейку необходимо регулировать и заменив, предварительно, игольчатый подшипник. Если он целый, его, по меньшей мере, потребуется тщательно смазать.

Далее, дергая рукой за рулевые тяги необходимо определить люфт в рулевой рейке (шестерня, втулка) ВАЗ 2110 2114, которого наблюдаться не должно. Для устранения неисправности можно обратиться на СТО, а можно провести ремонт или регулировку самостоятельно, но для этого Вам, в первую очередь, потребуется запастись ремонтным комплектом. Данные комплекты бывают трех видов и их всегда можно найти в продаже на автомобильном рынке или в магазине.

К минимальному ремонтному комплекту рулевой рейки ВАЗ 2110 2114 относится набор специальных крепежей с шайбами, запасные втулки, изготовленные из фторопласта, и подшипники. Средний набор включает в себя дополнительные валы, которые возможно потребуется заменить во время регулировки. Стоит такой набор на порядок дороже. И, наконец, полный ремонтный комплект, который включает в себя новую рулевую рейку ВАЗ, в сборе. При приобретении данного комплекта не стоит забывать о том, что рулевая рейка может быть 2-х образцов, старого и нового.

Зачем подтягивать рейку на ВАЗ-2114

Диагностика рулевой рейки и рулевого механизма

Перед тем как на ВАЗ-2114 подтянуть рулевую рейку, стоит рассмотреть предпосылки, которые подскажут, что пришло время заняться её ремонтом или подтяжкой.

В первую очередь — это люфт.

Ключ для устранения люфта рулевой рейкиУстранение люфта рулевой рейки

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

В обычных условиях эксплуатации этот срок практически недостижим. Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше.

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

На ВАЗ-2114 стук при проезде неровных участков дороги может возникнут из-за ослабшей гайки на болту, который сжимает хомут кардана

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.

Подтягиваем рейку ВАЗ-2114 своими руками

Чаще всего все работы по подтяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса. В том случае, если износ деталей механизма (втулки, сама зубчатая рейка, шестерня, сальники и пыльники) критический, без ремонта и установки ремкомплекта не обойтись. Тем не менее самый простой способ это проверить — подтяжка рейки прямо на автомобиле.

Для регулировки рейки понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Этот ключ можно сделать самому, однако он продаётся в любом магазине, стоит копейки, а иметь его в арсенале инструментов никогда не помешает. К тому же он существенно облегчит работу не только при регулировке, но и при разборке рейки при необходимости.

Регулируется рейка ВАЗ-2114 следующим образом:

Устанавливаем автомобиль на подъёмники или эстакаду

Проверяем люфт на рулевой рейке и рулевых тягах

Затягиваем регулировочную гайку специальным ключем

Видео о регулировке рулевой рейки

Выбрав люфт, не прячем инструмент, а делаем пробную поездку, в ходе которой оцениваем работу рулевого механизма. Если руль вращается свободно, а люфта нет, регулировку можно считать законченной. Если вращение руля слишком тугое, лучше регулировочную гайку немного ослабить, провернув на несколько градусов против часовой стрелки.

>
