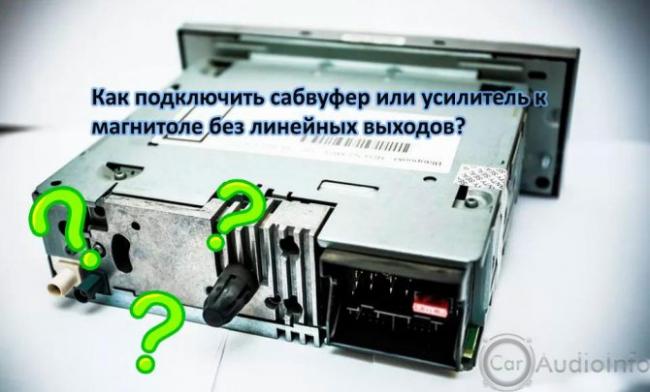

Как подключить усилитель к магнитоле без линейного выхода

Как подключить усилитель к автомагнитоле если нет линейных выходов

· Непосредственно на магнитоле выпаять линейный выход.

· Воспользоваться соответствующими приставками, дабы добиться требуемого сигнала.

· Выпайка с применением дополнительного предусилителя. Так, можно будет существенно повысить уровень сигнала.

· Применение усилка, у которого в наличии высокоуровневый вход.

Исходя из имеющихся вариантом, условно их можно разделить на группы. В первом случае никаких дополнительных действий в отношении магнитолы не выполняются, во втором – требуется непосредственное вмешательство. Но не стоит забывать и о том, что как только целостность головного оборудования будет нарушена, воспользоваться гарантией вы не сможете. Поэтому выбираем именно первый вариант.

Подключаем межблочные провода и управляющий (REM)

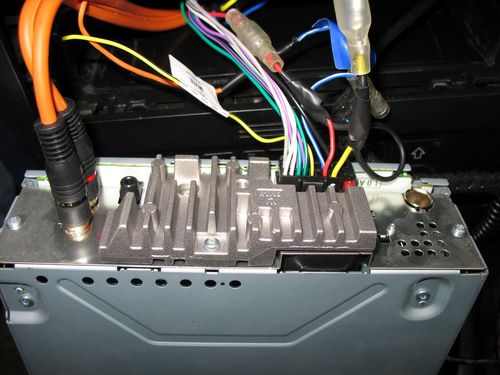

Чтобы проложить кабель, необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара – можно подключить сабвуфер или 2 колонки (подписаны как SWF) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

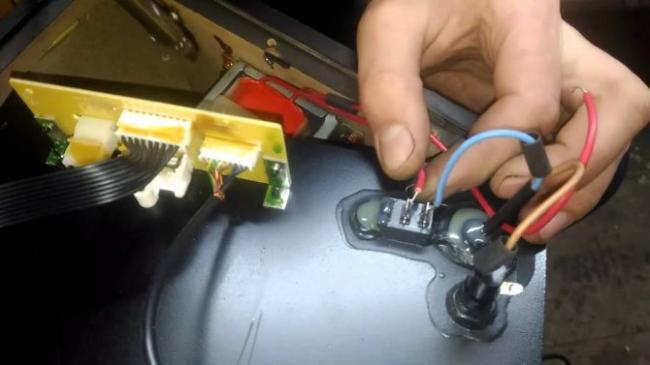

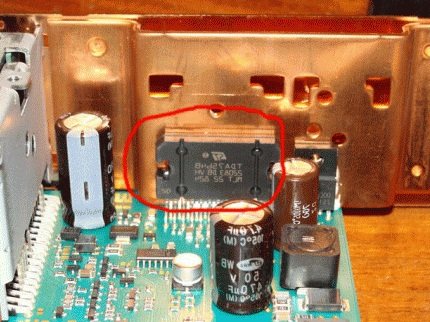

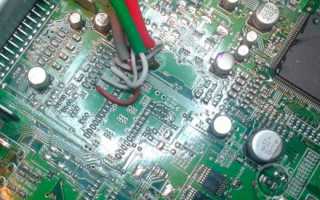

Выпайка из магнитолы линейного выхода

Для того чтобы добиться успеха в этом случае, нужно обладать определенной внимательностью, а также руками. Обязательно подберите микросхему. О том, какой у нее вид, вы сможете понять из изображения. Кстати, подсоединена она непосредственно к крупному радиатору.

Как только схема будет найдена, нужно установить маркировку. После этого нужно отыскать даташит, дабы определить приемлемую распайку имеющихся на схеме выводов. Именно с данного входа и снимается поступающий сигнал.

Несомненно, может применяться и приставка, с помощью которой уровень сигнала будет снижен. Ныне подобное оборудование активно поступает в продажу. И особых конструктивных особенностей у них нет. И в том случае, если есть необходимость, то можно и собственноручно произвести ее подготовку, воспользовавшись схемами:

Читайте также:

Вин код бмв х5 е53 где находится

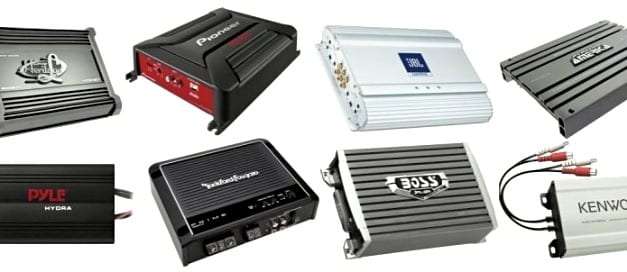

Виды усилителей

Все модификации усиливающих устройств делятся на два типа:

Устройства первого типа передают звук в неизмененном виде. По чистоте звучания лучшим по сравнению с аналоговым может быть только живое исполнение. Однако сама запись при этом должна быть идеальной.

Второй тип устройств немного искажает первоначальную запись, очищая ее от незначительных шумов.

Разницу работы этих двух типов усилителей можно почувствовать, если подсоединить их к проигрывателю виниловых пластинок. Меломан остановит свой выбор на первом типе усилителей, потому что звук в колонках в этом случае будет более естественным (с характерным, еле уловимым, скрипом иглы). Однако при воспроизведении музыки с цифровых носителей (диск, флэшка, карта памяти), оба типа усилителей работают на равных.

Делаем AUX на авто магнитолу

Находим на кузове автомобиля любой прикрученный к нему болт. Зачищаем болт от краски, что позволит обеспечить максимально качественный контакт металла. Вокруг болта наматываем один виток силового кабеля и крепко затягиваем болт. Так вы сможете выполнить силовой провод “минус”, необходимый для подключения сабвуфера в машине.

Силовой “плюс” выполнить несколько сложнее. Берём провод сечением не меньше 6 миллиметров квадратных и прокладываем его в багажник через салон автомобиля. Вам потребуется найти или же самостоятельно выполнить небольшое по диаметру отверстие в перегородке между салоном и моторным отсеком. Просверлить такое отверстие можно при помощи дрели со сверлом по металлу.

При прохождении провода через такое отверстие используйте изоляционную резиновую втулку. Такая втулка защитит от перетирания кабель и избавит вас от коротких замыканий. Подключаем кабель к плюсовой клемме на аккумуляторе. Рекомендуем использовать пластиковые хомуты, которыми необходимо закрепить кабель по длине контакта. Не забудьте также о необходимости использования предохранителя, который врезается в силовой кабель непосредственно около плюсовой клеммы аккумулятора.

Читайте также:

Сколько масла заливать в привод реостатного контроллера

Подключение сабвуфера к магнитоле при отсутствии у неё линейных выходов нужно использовать высокоамплитудные входы, предназначенные для встроенного усилителя. От магнитолы протягиваем управляющий кабель в багажник к сабвуферу. Подключаем к акустической системе высокоамплитудные выходы на магнитоле. Помните о необходимости соблюдения полярности. К месту подключения колодки усилителя проводим управляющий и сигнальный провод.

READ Battlefield 3 как подключить геймпад

Коммутацию необходимо проводить в полном соответствии со схемой подключения. Лишь после этого можно приступать к настройке звука. Завершив с настройкой, устанавливаем на место магнитолу и тщательно закрепляем subwoofer.

На этом работа по подключению сабвуфера к магнитоле без наличия у неё линейных выходов полностью завершена. Вы можете наслаждаться качественным звуком, а проведя все необходимые монтажные работы самостоятельно, вы сэкономите на использовании услуг профессиональных специалистов.

Пошаговая инструкция по установке активного сабвуфера

Обесточьте автомобиль, снимите клеммы с аккумуляторной батареи.
Проложите силовой кабель от аккумулятора к месту установки сабвуфера. Провод не должен попадать под педали или мешать работе других механизмов.

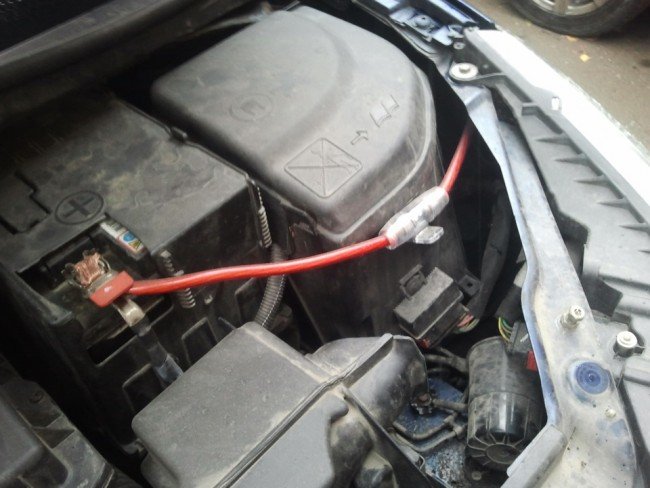

Установите предохранитель на провод возле аккумулятора. Не подключайте силовой кабель к клемме АКБ.

Питание сабвуфера производится от аккумуляторной батареи. Обязательно используйте предохранитель для избежания неприятностей с проводкой

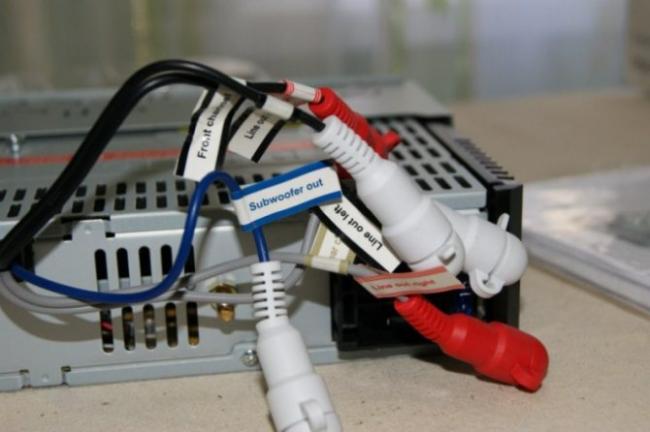

Снимите штатную магнитолу и осмотрите заднюю панель. Найдите линейный выход для низкочастотника и провод управления.

Подключение сабвуфера к штатной магнитоле

⭐ ⭐ ⭐ ⭐ ⭐ Хорошая и громкая музыка в салоне автомобиля – этого хотят многие автолюбители, особенно молодежь. Но существует некоторая проблема, далеко не каждая машина уже оборудована качественной аудиосистемой. Поэтому в этой статье мы постараемся в полной мере и доходчиво рассказать, как можно самостоятельно выполнить подключение сабвуфера к штатной магнитоле, к той, какая у вас уже имеется, установленная заводом изготовителя.

Правда хочется сразу оговориться. Что если вы решили сами выполнить всю работу и подключить активный сабвуфер, то ответственность будет лично на вас. Но не надо испытывать излишних страхов, если ваши руки могут держать отвертку и пассатижи, то подключение усилителя к штатной магнитоле, будет вам по силам.

Читайте также:

Что привезти из рязани в подарок

Как подключить сабвуфер к штатной магнитоле, без линейных выходов

И вот тут, если вы, не продвинутый радиолюбитель, можно зайти в тупик, потому что в автомагнитоле вы не находите ни одного отверстия, куда можно было бы подключить желаемый усилитель.Появляется закономерный вопрос можно ли вообще, и если возможно, то, как подключить усилитель к штатной магнитоле?

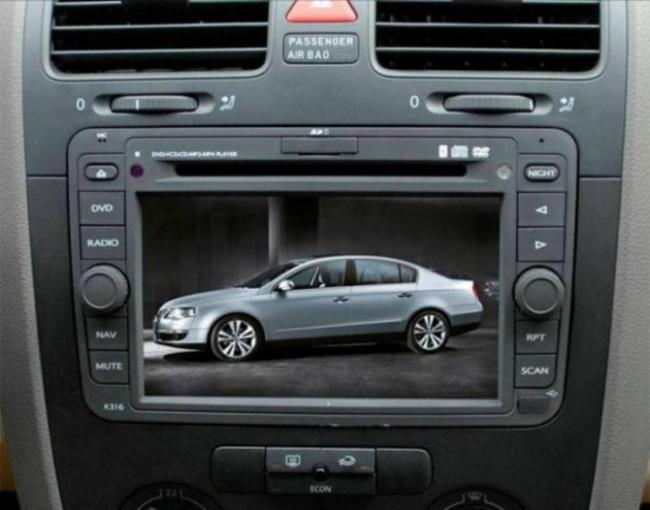

1) Приобретение новой магнитолы

Первый способ хорош для тех, кто плохо разбирается в радиоделе, но не имеет особых ограничений в денежных средствах. Надо просто пойти в автомагазин и приобрести новую магнитолу, более современную, и вполне возможно, что все вопросы решатся сами собою. Этот способ действительно неплохой, но требует соблюдения некоторых формальностей. Например, ваше авто должно поддерживать покупаемое штатное головное устройство. Также в магнитоле должна быть функция поддержки, чтобы подключаемый сабвуфер работал, и давал прекрасный звук. Ну и последний немаловажный пункт – это стоимость головных устройств, с современным кризисом их цена подпрыгнула до цены космических кораблей.

У этого раздела есть один скрытый плюс, установив магнитолу 2DIN у вас появится возможность подключить камеру заднего вида.

2) Обратиться к радиолюбителям

Итак, если вы не миллионер, и к тому, же не очень хорошо разбираетесь в проводах, то для вас наилучшим выходом будет обращение за помощью к опытным радиолюбителям.

READ Как подключить microsd к компьютеру без адаптера

Найти их можно в небольших мастерских. Некоторые специалисты буквально за считаные минуты, у вас на глазах, разберут вашу магнитолу, припаяют дополнительные провода и выведут их наружу RCA разъёмы. Схема простая, но на все 100% рабочая. Вы уже дальше сами сможете на выведенные контакты подключить усилитель или сабвуфер. Если мастер хороший, то он обеспечит вам не только прекрасный звук, но и полную безопасность в салоне машины.

Читайте также:

Как снять заднее сиденье сеат леон 2012

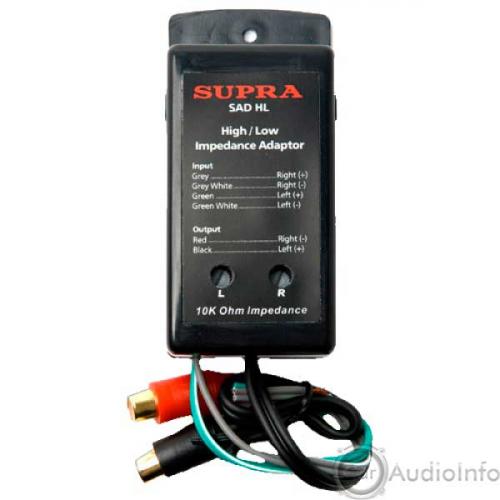

3) Установить линейный преобразователь

Следующий вариант подходит для тех людей, которые сами плохо разбираются в тонкостях радиодела, но не хотят обращаться к другим. В данной ситуации лучший выход покупка преобразователя уровня. Именно через него и можно будет соединить между собою два прибора, головное устройство без нужных нам выходов и сабвуфер, или усилитель. Купить данный преобразователь можно в любом магазине автозвука. Сам этот прибор простой, и поэтому не будем вникать в его внутренний мир, а вот снаружи у него с одной стороны два тюльпана (так называются аудиоразъемы – RCA), а с другой — четыре провода.

Справиться с подключением преобразователя может даже школьник, главное не перепутать контакты, плюс и минус присоединяются к правому динамику, оставшиеся два проводка подключаются к левому динамику. Более наглядно это можно увидеть изучив схему подключения магнитолы. На этом все, ваши высокоуровневые частоты превращаются в низкоуровневые, и вы в полной мере, насколько это, возможно, наслаждаетесь музыкой. И еще один немаловажный момент, что вследствие подобного подключения вся ваша электроника будет в полной безопасности.

Проблемы, с которыми можно столкнуться при подключении

При подключении устройства могут возникнуть следующие трудности:

В заводской автомагнитоле обычно нет специального аудиоразъема под усилитель — решается путем покупки специального адаптера-переходника;
Настройка и соотношение низких и высоких частот с главной акустикой авто.

Обратите внимание: для правильного подключения саба к автомагнитоле необходимо обладать базовыми знаниями в электротехнике. В ином случае лучше обратиться в автосервис за помощью специалистов.

Штатные автомобильные акустические системы обычно воспроизводят недостаточно широкий диапазон звуковых частот, особенно на «низах». Исправить ситуацию можно установкой сабвуфера, помогающего повысить выразительность звучания басовых инструментов.

После покупки приглянувшегося вам саба его нужно правильно подключить к бортовой сети и автомагнитоле. Эта процедура может показаться сложной, но на самом деле её выполнит практически любой человек, даже не знакомый с азами электротехники.

Как подключить усилитель без магнитолы: пошаговое руководство

Нередко во время конструирования акустической системы принимаются ко вниманию далеко не все технические характеристики автомагнитолы. Ведь нередко пользователи попросту не представляют, будут ли осуществлять монтаж дополнительных компонентов. И вот на определенном этапе получается так, что автомагнитола попросту не укомплектована линейными выходами. Как же поступить?

Для того чтобы получить требуемый линейный сигнал, можно использовать такие методы:

· Непосредственно на магнитоле выпаять линейный выход.

· Воспользоваться соответствующими приставками, дабы добиться требуемого сигнала.

· Применение усилка, у которого в наличии высокоуровневый вход.

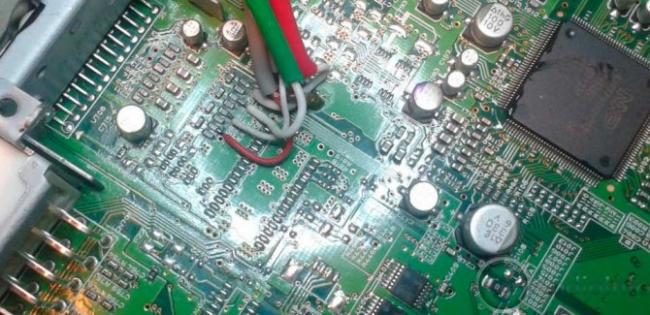

Выпайка из магнитолы линейного выхода

Усилитель без магнитолы

Подключение колонок (динамиков) усилителя к штатной магнитоле автомобиля, производится по стандартной схеме, через линейный выход. С одновременным подключением плюсового провода от системы зажигания автомашины к клемме REM усилителя. В целях экономии энергии аккумулятора, рекомендуется вставлять в цепь, разрывающий контакт, тумблер или кнопку. Подключив таким способом усилитель, можно слушать музыку с любого носителя (айфон, планшет и т.п).

Подключение без усилителя

Колонки без усилителя

Подключить колонки к магнитоле без усилителя можно самостоятельно. Главное различать как тип сабвуфера включается в работу, активный или пассивный. Потому как, пассивный сабвуфер подключить к магнитоле без усилителя, невозможно. И для его активации придется задействовать аппарат усиления звука.

Активным называют сабвуфер с встроенным усилителем мощности, что позволяет убрать нагрузку от низких частот с штатного усилителя магнитолы. А также имеющий активный кроссовер для фильтрации высокочастотных звуков, своими руками.

Пассивный сабвуфер, это не оборудованный мощностным усилителем аппарат, и подключаемый только параллельным способом по отношению к с основными колонкам, или вообще к обособленному каналу. Главным минусом подключения пассивного сабвуфера является то, что при работе образуются дополнительная нагрузка на выходные усилители стерео каналов.

Инструкция, как подключить активный сабвуфер к магнитоле без усилителя

Перед тем, как приступить к подключению именно активного саба, на задней части панели авто магнитолы, находим два входных порта и соединяем их посредством линейного провода с входом на сабвуфере.

Подключаем электропитание через провод от плюсовой клеммы аккумулятора к сабу.

Минус-провод, по тому же принципу, батарея — сабвуфер.

Устанавливаем возле аккумуляторной батареи обязательную и очень важную при установке такого рода, деталь — предохранитель.

Так как,при воспроизводстве усилителем звуков низкой частоты, усиливается (значительно) потребление электро мощности и как следствие, нагрузки на всю электро сеть автомобиля, в цепь сабвуфера питания вмонтируется конденсатор, обеспечивающий безопасность при перегрузках.

Следующим этапом после подсоединения сабвуфера к штатному авто проигрывателю, является настройка верхнего ограничения низких частот колонки и нужной фазы колебания динамика.

Пошаговое видео руководство, как подключить саб к магнитоле без усилителя.

Как подключить автомобильный усилитель, если нет линейных выходов у автомагнитолы

Акустика: Alphard Hannibal MH-60, Alphard Hannibal MH-50
Сабвуфер: Kicx GT-12M
Колонки: Kenwood KFC-HQR710EX, Alpine R-S65C.2, KFC-HQR1600, Alpine R-S69C.2, Alpine R-S69.2, Alpine R-S65.2, Ural AS-M250 MOLOT, Ural AS-M200 MOLOT, Ural AS-M57 MOLOT
Сабвуфер: Oris NK-D1.15NEO
Колонки: Kicx SC-40, Kicx Sound Civilization T26, Kicx Sound Civilization MD70.3, Kicx Sound Civilization W165.5, Kicx Tornado Sound MD 12, Kicx Tornado Sound MD 10, Kicx LL28
Усилители: Alpine S-A55V, Pioneer GM-DX971, Pioneer GM-DX871, Alpine S-A60M, Pioneer GM-D9705, Alpine S-A32F, Pioneer GM-DX975, Pioneer GM-DX874
Сабвуферы в машину: Oris PH-D2.12, Oris HK-12S, Oris JB-12L
Колонки: Alphard BE-102
Сабвуферы: Alphard Hannibal HSS-3215 D2, Alphard Hannibal HSS-3212 D2, Alphard Hannibal HSS-2812 D2, Alphard Hannibal HSS-2810 D2
Магнитолы: SWAT CHR-6100, Pioneer MVH-MS510BT, SWAT AHR-4580, Pioneer MVH-MS410BT
Колонки: Kicx Headshot TW1, Kicx Тоrnado DTN48 NEO, Kicx DTN 40 ver.2, Kicx DTN 60, Kicx DTC 38 ver2, Kicx DTC 36 ver.2
Магнитола: INCAR AHR-6162 MITSUBISHI
Колонки: Alphard Machete МТ-23NEO
Сабвуферы: Alphard Machete M12D2 Lite, Alphard Machete M10D2 Lite

Проблемы, с которыми можно столкнуться при подключении

При подключении устройства могут возникнуть следующие трудности:

В заводской автомагнитоле обычно нет специального аудиоразъема под усилитель — решается путем покупки специального адаптера-переходника;
Настройка и соотношение низких и высоких частот с главной акустикой авто.

Подключение саба к магнитоле через усилитель

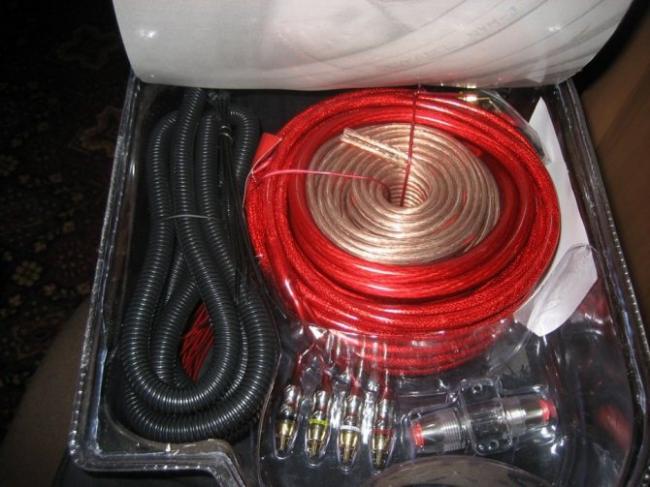

Чтобы подключить СБВ к автомагнитоле понадобится набор инструментов и материалов:

нож;
набор отверток и ключей;
пассатижи и кусачки;
изолента;
предохранители;
конденсатор;
крепежи-расходники (гайки/болты);
кольца-уплотнители;
проводка («тюльпаны», акустический кабель, питание).

Важно: перед подключением обязательно необходимо отсоединить от аккумуляторной батареи клеммы во избежание коротких замыканий.

Процесс подключения

Выбирается место в автомобиле для монтажа устройства. В зависимости от модели и размера это будет багажник или полость под задним сидением авто.

Теперь необходимо проложить силовой кабель от АКБ из-под капота к месту, где будет установлен усилитель и саб в багажном отсеке. Соединительные провода от магнитолы к усилителю прокладываются тем же путем.

Далее подключаем «черный» и «красный» провод в «-» и «+» контакты усилителя соответственно.

Когда усилитель запитан, его подключают к автомагнитоле, для этих целей подойдут обычные RCA провода — «тюльпаны» и провод питания (обычно «синий»).

Теперь аккуратно нужно снять магнитолу при помощи отвертки и ножа.

Затем к магнитоле подключаются «тюльпаны» по цветам проводов-соединителей. Чтобы саб включался одновременно с автомагнитолой можно сразу подключить «+» — провод питания.

Соединительные RCA-провода подключаются к портам усилителя согласно полярностей. Также подсоединяется силовой кабель питания.

В полученную схему соединения вставляется дополнительный предохранитель для защиты от скачков напряжения и коротких замыканий. Лучше если он будет установлен рядом с АКБ, чтобы его легко было поменять.

Далее провода подключаются к магнитоле в линейные выходные разъемы (ЛВ), а противоположный их конец в разъем LINE-IN усилителя.

Рекомендация: Чтобы избежать скачков напряжения в электросети авто, специалисты советуют дополнительно установить конденсатор на цепь. Этого делать не обязательно если мощность саба ниже 350 Вт.

Совет: чтобы звук был качественным и воспроизводился без помех в соединениях рекомендуется использовать акустические провода с толщиной сечения от 4 мм.

Как подключить усилитель звука в авто

Организация четырёх каналов, кроссоверов и сабвуфера связано с некоторыми трудностями. Обилие соединительных проводов накладывает определённые требования к монтажу. Для подключения усилителя к колонкам в авто используют стандартные комплекты соединительных кабелей, которые можно приобрести в специализированных магазинах. Подключение четырёх акустических систем осуществляется по аналогичному принципу, поскольку на корпусе устройства имеются все нужные маркировки. Главное не перепутать полярность подключения колонок. Многие автолюбители оборудуют салон авто сабвуфером. Это мощная акустическая система позволяющая воспроизводить низкие частоты в диапазоне от 20 до 120 Гц. Большинство моделей допускают подключение сабвуфера. Такой выход оконечного каскада организуется по мостовой схеме.

Правильное подключение усилителя в авто гарантирует высокое качество воспроизведения звука при отсутствии помех и искажений. Очень важным при соединении автомобильной звуковой техники, является выбор точки заземления.

Все компоненты звуковой аппаратуры нужно заземлять в одной точке кузова. В противном случае могут возникнуть контура заземления, создающие сильные помехи. Правильный вариант — заземление звуковой техники на минусовую клемму аккумулятора или на точку, где она соединяется с кузовом автомобиля. Для заземления используем многожильные медные провода. Точку заземления «под болт» нужно тщательно зачистить от окислов и обезжирить. Для подсоединения проводов лучше всего использовать позолоченные клеммы и разъёмы. Такое подключение усилителя в автомобиле обеспечит

наиболее надёжный контакт, который не будет зависеть от вибрации и тряски. Корпуса всех элементов, входящих в систему воспроизведения звука должны быть надёжно изолированы от корпуса автомобиля. Провода, идущие к акустическим системам, не должны быть параллельны силовым кабелям.

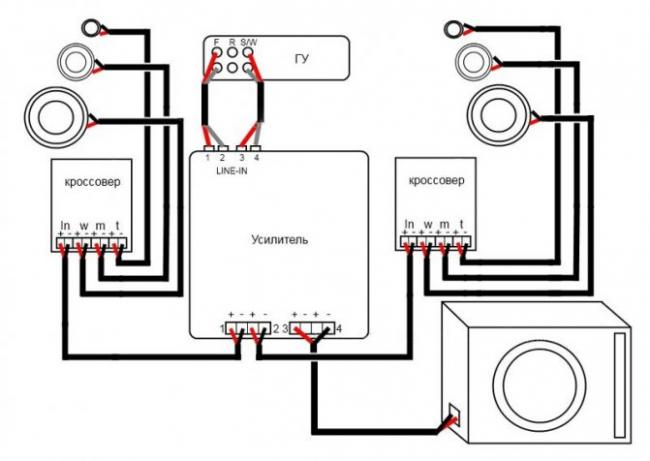

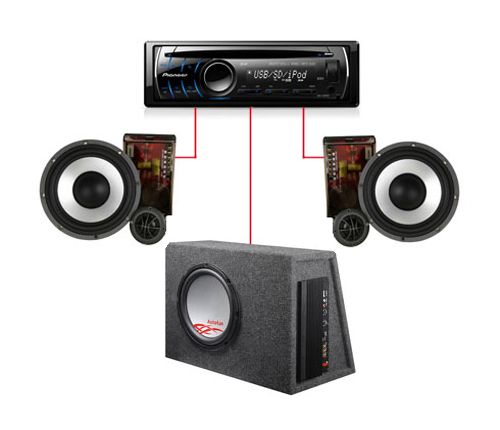

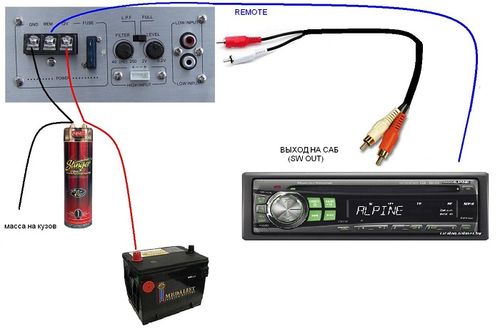

Схема подключения сабвуфера к штатной магнитоле

Схема подключения выглядит элементарно:

— ГУ (провода, идущие на задние динамики, обозначаются на схемах, как RR+- и RL+-) — преобразователь сигнала — внешний усилитель.

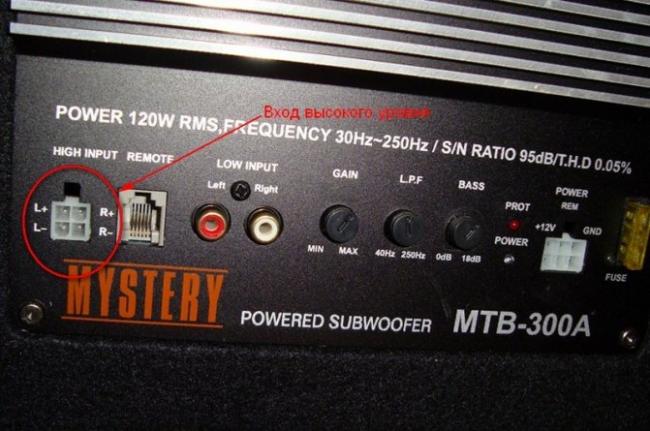

Если же используются высокоуровневые входы на усилителе, то ещё проще:

— ГУ — усилитель. На усилителе входы высокого уровня обозначены, как Hi Level Input, Hi Input или Speaker Level Input.

Подключить усилитель в авто

Чтобы знать, как правильно подключить автомобильный усилитель звука в машине нужно разбираться в маркировке соединительных кабелей. В автомобильных технических системах принято использовать американский стандарт сечения проводов – AWG. Там сечение провода меняется от самого тонкого «8Ga» — диаметром 3,2 мм до «0Ga» диаметром 8,2 мм. Есть ещё более тонкие провода, которые маркируются цифрами 10, 12 или 16, но в мощных звуковых устройствах они не используются. При выборе сечения провода учитывается так же длина рабочего отрезка. Так как звуковое оборудование часто размещается в багажнике автомобиля, то рассматривается длина проводов порядка 5 метров. При токе 20 ампер и длине рабочего отрезка 5 метров, нужно выбирать провод сечением «4Ga», что соответствует диаметру 5.18 мм. Сечение такого кабеля равняется 21,15 мм2.

Очень важно при подключении питания к мощному выходному каскаду использовать предохранитель, который должен устанавливаться на плюсовой провод на расстоянии не большем, чем 30 см от клеммы аккумулятора.

Существует несколько конструкций предохранителей. Кабель, с двух сторон, затягивается под винты, а сам корпус несложно прикрепить рядом с клеммой. Автоматические предохранители, которые должны отключаться при превышении определённого тока не пользуются у автолюбителей популярностью, так как бывают случаи их залипания, что приводит к серьёзным поломкам.

Конструктивные исполнения разъемов

На линейный выход представлен разъемом типа «джек» («мама») зеленого цвета. Располагается это гнездо в задней части персонального компьютера. На современных ПК дублирующие разъемы линейного выхода и микрофона часто выводят на переднюю или что весьма удобно для подключения наушников. Эти гнезда соединяются напрямую со звуковым процессором или компьютера. А вот у большинства ноутбуков нет разъемов линейного входа и выхода, но есть гнезда для подключения микрофона и наушников. Уровень на выходе головных телефонов соответствует уровню линейного выхода. Располагаются обычно такие гнезда на передней или левой боковой панели ноутбука. Также разъемы линейного выхода и микрофонного входа персонального компьютера можно встретить на мультимедийной клавиатуре. Располагаются эти гнезда на боковой панели.

Основные отличия пассивных и активных сабвуферов

Чтобы ответить на вопрос об отличительных моментах активного и пассивного сабвуферов, нужно сперва разобраться, что представляет собой каждая из конструкций по отдельности.

Что такое пассивный сабвуфер

Пассивный саб представляет собой конструкцию из одной либо нескольких динамических головок низкой частоты (НЧ), заключённых в единый корпус, материалом которого может быть как фанера, так и дерево. Чтобы такое устройство воспроизводило звуковые колебания, необходимо подключение к внешнему усилителю звуковой частоты через НЧ фильтр, который пропускает только полосу сигнала с низкими частотами.

Пассивный сабвуфер представляет собой отдельные устройства динамиков, фильтров и усилителя. Каждый из этих блоковприобретается по отдельности и при монтаже соединяется между собой

Что представляет собой активный

Активный саб — это единый готовый акустический блок, состоящий не только из динамика и фильтра, но и усиливающего устройства. Такое оборудование в подключении несколько проще, также бытует мнение, что качество звучания превосходит звук от пассивного сабвуфера. Но если разобраться детальнее, то качество звука напрямую зависит от того, как произведена настройка.

Активный сабвуфер имеет встроенный усилитель, что позволяет экономить место в автомобилях с малым свободным пространством. Для подключения к магнитоле достаточно подать питание и аудиосигнал

Разница между ними

Чтобы определиться, какой конструкции отдать предпочтение, стоит рассмотреть основные моменты, на которые автовладельцы обращают внимание при выборе:

Ценовой показатель — стоимость активного саба выше, что обусловлено наличием в устройстве усилителя и других дорогостоящих элементов.
Преимущества монтажа — пассивные конструкции сложнее в монтаже из-за необходимости дополнительно устанавливать фильтр и усилитель. Наличие усилителя в активной системе позволяет экономить место, что особенно актуально для небольших автомобилей.
Качество звучания — многие могут утверждать, что звук активной системы должен быть лучше. Однако звучание напрямую зависит от правильности настройки системы. Если исходить из практики, то при качественной наладке пассивного саба, звучание превосходит работу активной системы.
Простота настройки — у активной акустической системы более расширенные возможности настройки, но если используется хороший внешний усилитель, то эта особенность сводится на нет.

Плюсы и минусы систем

К положительным сторонам пассивного сабвуфера относится сравнительно низкая стоимость из-за отсутствия встроенного усилителя. Помимо этого момента, применение пассивных систем позволяет собрать акустическое устройство именно с теми запросами, которые будут соответствовать качественному звуку в вашем понимании. Для того чтобы получить сабвуфер с оптимальным качеством звучания, потребуется подобрать усилитель, фильтры частот, а также комплект динамических головок в коробах. По сравнению с активными, для пассивных конструкций используются разные типы корпусов: бандпасс, фазоинверторы, и стандартные коробки. Что касается активных устройств, то в них затруднено использование корпусов разных типов из-за необходимости размещения дополнительной электроники.

Основным преимуществом активного является наличие встроенного усилителя и фильтра, что позволяет соединять систему с автомагнитолой без дополнительных устройств. Эта положительная особенность одновременно является и недостатком. Из-за того, что в одном корпусе располагается и динамик и электроника, приходится чем-то жертвовать. Основной нюанс — недостаточная мощность усилителя.

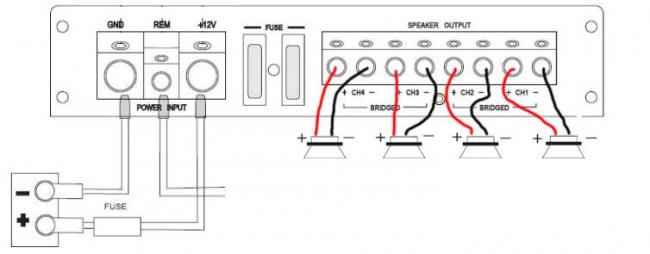

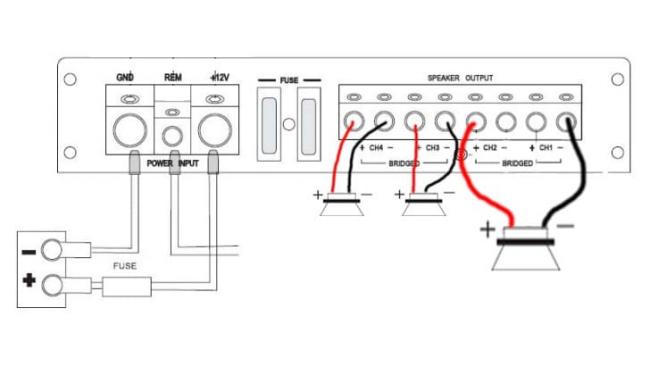

Схема подключения усилителя в автомобиле

Подключение автомобильных колонок к усилителю, осуществляется медными многожильными проводами, которые могут быть проложены в нижней части салона или сверху под декоративной обивкой. Верхнее подключение считается более надёжным. Сабвуфер обычно размещается в багажнике автомобиля, поэтому следует предусмотреть его надёжное крепление. Выход усилителя реализуется в виде клемм под винт или через разъёмы RCA (Тюльпан). Во втором случае лучше приобрести готовый комплект соединительных кабелей.

Подключить автомобильный усилитель к магнитоле несложно, так как её выходы и входы усилителя оборудованы коннекторами RCA. Выходы левого и правого каналов автомагнитолы соединяются с аналогичными входными разъёмами оконечного устройства. Все винтовые соединения следует затягивать с максимальным усилием, чтобы обеспечить надёжный контакт при движении по любой дороге. Если всё делать правильно, по описанию и рисункам, то проблем как подключить усилитель звука в машине, не будет.

Оставьте заявку и мы перезвоним Вам в течение 48 часов!

Назначение

Линейный выход — это стандартный интерфейс, предназначенный для передачи аналоговых сигналов различным аудиоустройствам. Чаще всего на этом разъеме дублируется сигнал, подаваемый на вход Линейный выход позволяет одновременно подключать не только колонки, но и другие аудиоприборы к источнику звука. Данный разъем используют для подключения устройств, у которых предусмотрен То есть уровень входного сигнала пропорционален уровню выходного того прибора, с которым происходит соединение.

Как правильно подключить усилитель в авто

Существует три основных проблемы, относящиеся к компоновке автомобильной звуковоспроизводящей техники. Это неправильный выбор соединительных проводов, неграмотная их прокладка и некачественное заземление, точнее подключение техники к корпусу автомобиля. Подключение усилителя в авто должно выполняться проводами соответствующего сечения. Любой металлический провод обладает определённым сопротивлением. Чем тоньше провод, тем выше его сопротивление, поэтому нельзя выполнять монтаж проводом ШВВП, который широко применяется в быту. Многие компании выпускают обмеднённый провод в котором проходят стальные жилы, покрытые тонким слоем напылённой меди. Использовать такие провода для подключения автомобильного усилителя недопустимо. Это не только намного снизит качество звука, но и может стать причиной возгорания. Для работы нужно приобретать специальные кабели, предназначенные для такого монтажа.

Чтобы понять, как подключать аудио усилитель в авто

, нужно подсчитать ток в цепи. Для этого нужно мощность усилителя разделить на напряжение питания. Поскольку питание устройства осуществляется от автомобильного аккумулятора, то суммарную мощность каналов нужно разделить на 12 вольт. Двухканальный аппарат с мощностью 60 ватт на канал имеет суммарную мощность в 120 ватт. Мощность принято увеличивать в 1,5-2 раза из-за неравномерности потребления, поэтому в данном случае рассматривается мощность в 240 ватт. 240 ватт/12 вольт = 20 ампер. Исходя из этой величины, выбирается сечение провода. Мощность четырёхканальной системы с сабвуфером достигает 800 и более ватт, поэтому все соединительные кабели должны иметь соответствующее сечение. Тонкий провод будет греться, что может привести к пожару. При выборе кабеля его следует выбирать с запасом по мощности и по длине. Не рекомендуется делать разводку проводов «в натяг». Для уменьшения искажений часто приходится искать правильное положение проводов относительно друг друга. Схема подключения колонок через усилитель в авто не допускает параллельного прокладывания кабелей питания и проводов идущих к колонкам. Это приводит к появлению наводок в акустических системах.

Подключение усилителя к аккумулятору

«Черный — минус, красный — плюс, знает каждый карапуз!»

Питание — фундамент системы, оно влияет на сохранность компонентов и на качество их звучания. Поэтому очень важно ответственно подойти к его подключению.

Проводка

Перед тем как подключить усилитель нужно выбрать толщину питающего кабеля, она должна соответствовать количеству потребляемого тока. В мануалах вряд ли не найдете значения потребляемой мощности, так как для нее нет общепринятой методики измерения и поэтому придется посчитать самостоятельно. Обратите внимание, что данные для расчета нужно брать от минимального сопротивления, в котором может работать усилитель, например если: выходная мощность для 2 Ом: 240 Вт х 2,

а выходная мощность для 4 Ом: 160 Вт х 2 — берем 240. Допустим у вас двухканальный усилитель с номинальной мощностью 2 х 240 Ватт — складываем каналы 240 + 240 = 480 Вт — общая мощность.

Эти 480 Вт умножаем на 2, потому что потребляемую мощность принимают удвоенной от выходной из-за большой неравномерности и скачков потребления: 480 * 2= 960 Вт.

Теперь полученную мощность делим на напряжение в бортовой сети автомобиля — 14.4 В (подразумеваем заведенную машину) и находим потребляемое напряжение: 960 / 14,4 = 66,7 Ампер.

Используем табличку для подбора сечения кабеля:

Соотносим потребляемое напряжение с длиной проводки (если тянуть до багажника, то это обычно до 5 метров) — получаем необходимое сечение 2 Ga (сокр. от American Wire Gauge — американская мера сечения проводов).

Важно — первая таблица актуальна только для медных проводов. Если у вас алюминий покрытый сверху медью (как правило во всех готовых наборах для подключения) делайте запас 35 — 40%.

Предохранитель

Силовая проводка автомобильной системы это объект представляющий пожароопасность, поэтому к плюсовому проводу обязателен предохранитель, который в случае повышения напряжения и нагрева провода при коротком замыкании расплавится и обесточит систему. Не путайте с предохранителями в усилителях!

Важно правильно подобрать его номинал, чтобы он не душил питание и не плавился понапрасну, но в то же время перегорал раньше проводки, иначе смысл защиты пропадет.

Подключение усилителя к магнитоле без линейного выхода

Как подключить усилитель без магнитолы: пошаговое руководство

Усилитель без магнитолы

Подключение без усилителя

Усилитель без линейного выхода

Подключить усилитель к магнитоле без линейного выхода, также не сложно. Для этого понадобится специальный адаптер, купить который можно в любом магазине авто запчастей. Стандартный преобразователь уровня сигнала (адаптер) имеет четыре контактных провода, которые подсоединяются к проводам, идущими на колонки от автомобильного проигрывателя и на два выходных штекера — тюльпана.

Колонки без усилителя

Активным называют сабвуфер с встроенным усилителем мощности, что позволяет убрать нагрузку от низких частот с штатного усилителя магнитолы. А также имеющий активный кроссовер для фильтрации высокочастотных звуков, своими руками.

Инструкция, как подключить активный сабвуфер к магнитоле без усилителя

Подключаем электропитание через провод от плюсовой клеммы аккумулятора к сабу.

Минус-провод, по тому же принципу, батарея — сабвуфер.

Пошаговое видео руководство, как подключить саб к магнитоле без усилителя.

Виды усилителей

Прежде чем собраться за покупкой усилителя, нужно выяснить, какими бывают эти устройства. Сегодня предлагается большой выбор рассматриваемого оборудование, но основное их различие — это количество каналов. Существуют усилители от одного до шести каналов. Кроме этого, устройства классифицируют по способу усиления сигнала: аналоговый (AB) и цифровой (D). Цифровые устройства способны выдавать высокую мощность при относительно низком качестве сигнала. Аналоговые, напротив, характеризуются невысокой мощностью при высоком качестве.

Это интересно: Закройте окна – работает кондиционер!

Характеристики усилителей в зависимости от количества каналов:

Одноканальные. Применяются в основном для сабвуферов. Такой тип усилителей рассчитан на номинальную нагрузку до 2 Ом. При большей нагрузке рекомендуется использовать усилитель на два канала. Положительной особенностью таких устройств является удобство эксплуатации. Поскольку автомагнитолы не имеют уровня громкости низких частот, одноканальные усилители оснащены специальным регулятором звука, с помощью которого можно настроить аудиосистему под себя.
Двухканальные. Предназначены для подключения двух динамических головок с большим значением мощности, чем для одноканального усилителя. В качестве нагрузки также может использоваться один динамик большой мощности.
Трёхканальные хоть и редко, но можно встретить. Их заменили четырехканальные устройства.
Четырехканальные усилители являются наиболее популярными. Их можно задействовать для четырёх динамиков либо использовать в двухканальном режиме и ещё подключить сабвуфер. Есть возможность подключить два динамика и два сабвуфера.
Пятиканальные позволяют подключить четыре динамика и один сабвуфер.
Шестиканальный для автомобильной аудиосистемы используется редко, поскольку в основном задействуются четыре динамика и один сабвуфер. К тому же такой усилитель способен быстро разрядить АКБ.

Одним из наиболее распространённых автомобильных усилителей является четырёхканальный

Как выбрать усилитель

Ознакомившись с видами усилителей, можно будет определиться, какое устройство лучше подойдёт под вашу аудиосистему. Остаётся отдать предпочтение тому или иному производителю. Если вы действительно хотите получить качественный звук, то лучше обратить внимание на следующие бренды: Infinity, Alpine, DLS, JL Audio, Audison. Кроме этого, желательно чтобы усилитель оснащался вентилятором и различными регуляторами уровней сигнала. Стоит помнить, что весомый показатель — это качество звучания, но никак не мощность. Совсем не лишней функцией будет наличие эквалайзера, который позволит выполнить настройку звука по своему вкусу. При этом нужно понимать, что большее количество функций приводит к удорожанию устройства.

Подключение сабвуфера к штатной магнитоле — все варианты подключения |CarAudioInfo.ru

Хорошая и громкая музыка в салоне автомобиля – этого хотят многие автолюбители, особенно молодежь. Но существует некоторая проблема, далеко не каждая машина уже оборудована качественной аудиосистемой. Поэтому в этой статье мы постараемся в полной мере и доходчиво рассказать, как можно самостоятельно выполнить подключение сабвуфера к штатной магнитоле, к той, какая у вас уже имеется, установленная заводом изготовителя.

Как подключить сабвуфер к штатной магнитоле, без линейных выходов

Есть желание слушать во время езды любимых исполнителей, есть автомагнитола, но она, к сожалению, не дает желаемого эффекта, музыка играет, но хотелось бы чего-то более мощного. Для этого и нужен сабвуфер, но подключение саба все-таки сопровождается некоторыми трудностями. На него, как и на любой другой усилитель, нужно подать питание, а также подключить и кабель, по которому будет передаваться аудиосигнал. И вот тут, если вы, не продвинутый радиолюбитель, можно зайти в тупик, потому что в автомагнитоле вы не находите ни одного отверстия, куда можно было бы подключить желаемый усилитель.Появляется закономерный вопрос можно ли вообще, и если возможно, то, как подключить усилитель к штатной магнитоле?

1) Приобретение новой магнитолы

2) Обратиться к радиолюбителям

Итак, если вы не миллионер, и к тому, же не очень хорошо разбираетесь в проводах, то для вас наилучшим выходом будет обращение за помощью к опытным радиолюбителям. Найти их можно в небольших мастерских. Некоторые специалисты буквально за считаные минуты, у вас на глазах, разберут вашу магнитолу, припаяют дополнительные провода и выведут их наружу RCA разъёмы. Схема простая, но на все 100% рабочая. Вы уже дальше сами сможете на выведенные контакты подключить усилитель или сабвуфер. Если мастер хороший, то он обеспечит вам не только прекрасный звук, но и полную безопасность в салоне машины.

3) Установить линейный преобразователь

Справиться с подключением преобразователя может даже школьник, главное не перепутать контакты, плюс и минус присоединяются к правому динамику, оставшиеся два проводка подключаются к левому динамику. На этом все, ваши высокоуровневые частоты превращаются в низкоуровневые, и вы в полной мере, насколько это, возможно, наслаждаетесь музыкой. И еще один немаловажный момент, что вследствие подобного подключения вся ваша электроника будет в полной безопасности.

4) Выбирать усилитель или сабвуфер с низкоуровневым входом

Последний вариант, пожалуй, самый простой, но опять-таки все упирается в деньги. То есть, имея определенную сумму на руках, вы снова идет в магазин электроники, и покупаете так называемый активный сабвуфер или усилитель с низкоуровневым входом. Также, не вникая в принцип его работы, отмечаем, что в этом аппарате линейный преобразователь уже встроен. Вы его подключаете согласно инструкции к динамикам и наслаждаетесь музыкой.

Полезная статья: «Как выбрать автомобильный усилитель» здесь мы подробно расскажем на что стоит обратить внимание выбирая усилитель для вашей аудиосистемы.

Как видите, в принципе, ничего сложного, даже в самом сложном варианте нет. Имея пару инструментов и ровные руки, можно все сделать самостоятельно. Необязательно тратить много денег, и не надо каких-то специальных знаний, нужно просто желание, и музыка в вашем салоне будет звучать всегда!

Теперь вам известны все способы как можно взять сигнал с магнитолы, которая не имеет линейных выходов, рекомендуем к прочтению следующую статью «как правильно подключить усилитель».

Как подключить магнитолу без линейного выхода

отвертка, кусачки, изоляционная лента, адаптер линейного входа.

Приступая к подключению усилителя к автомагнитоле без линейных выходов, купите адаптер линейного входа для усилителя. С его помощью вы сможете согласовать выходной сигнал с требуемым значением входного сигнала усилителя. Эти значения у разных производителей очень отличаются. Например, входное напряжение усилителей SONY составляет 8В, а этот же параметр усилителя Kenwood составляет 0,8В. Снимите автомагнитолу и подключите адаптер линейного входа к магнитоле. Для этого соедините входные провода адаптера с акустическими проводами магнитолы согласно схеме подключения. Установите значение выходного напряжения сигнала в соответствии с необходимым значением для усилителя. Старайтесь не превышать этот параметр, в противном случае регулировка громкости будет ступенчатая, с резким увеличением силы звука на каждый шаг увеличения громкости. К тому же, усилитель будет преждевременно выходить на режим полной мощности, а при попытке добавить громкости будет перегружаться и издавать искаженный хрипящий звук. Это очень вредно для динамиков.

Прикрепите адаптер линейного входа к жгуту проводки с помощью изоленты. Убедитесь, что он свободно помещается за консолью. С целью уменьшения вероятного дребезга корпуса адаптера об внутренние детали консоли оберните его в 1 слой поролоном толщиной 10 мм. Поролон можно закрепить с помощью изоленты.

Подключите линейный кабель к выходам адаптера, соблюдая маркировку линейных выходов.

Подключите к усилителю питающие провода — управляющий провод включения усилителя и акустическую проводку. Подключите к усилителю линейные провода в соответствии с их маркировкой.

Сделайте пробное включение и проверьте правильность подаваемых сигналов. Звучание каждого динамика должно соответствовать его расположению. Например, с помощью ручки Fader/balance переведите звук на правую сторону. В этом случае должны звучать только правые динамики, затем переведите звук на передний динамик. Теперь будет звучать только передний правый динамик. Если все звучит оттуда, откуда надо, соединения выполнены верно.

Испытайте усилитель на предмет нормы входного сигнала. Для этого установите на магнитоле громкость 70% от максимальной. С помощью регулятора звука на усилителе, сделайте минимальную громкость. Если при этом искажений нет, значит входной сигнал соответствует норме.

Установите магнитолу на место.

Отрегулируйте максимальную громкость звучания усилителя, используя его встроенные регуляторы. Ручка громкости на магнитоле должна быть установлена в положение 70% от максимального значения.

как подключить усилитель без линейного выхода

AUX-вход в магнитолах автомобилей чаще всего устанавливается для подключения внешних аудиоустройств в качестве проигрывателя медиафайлов или использования акустической системы в качестве гарнитуры. Это достаточно удобно, учитывая, что большинство мобильных устройств и портативных плееров используют именно разъем mini-jack.

— шлейф;
— провод со штекером;
— различные детали на ваше усмотрение для реализации конструкции.

Подготовьте инструменты, необходимые для установки AUX входа в магнитоле вашего автомобиля. Для этого найдите IDE шлейф АТА33 0 жил и шнур с экранированным штекером mini-jack для подключения. Шлейф вы можете выбрать любой, однако приведенный выше вариант идеально подходит для исполнения в данном случае – его толщина идеально подходит по диаметру, тем самым исключая вероятность возникновения замыканий при неосторожной пайке. Все необходимые принадлежности вы можете приобрести в точках продажи радиотехники вашего города. Лучше всего выбирайте для этих целей провода, сделанные из качественных материалов, поскольку велика вероятность испортить оборудование.

Извлеките вашу магнитолу из автомобиля, предварительно устранив переднюю панель. Открутите удерживающие ее шурупы и отключите от источника питания. Найдите разъем для подключения в правом нижнем углу устройства. Разрежьте выбранный вами шлейф ровно пополам, после чего выполните пайку кабеля в месте со штекерами mini-jack.

Лучше всего не выполнять пайку на разъеме, поскольку есть вероятность повредить устройство. В случае если вы не делали этого ранее, обратитесь в сервисные центры, где это сделают за вас специалисты, не раз сталкивавшиеся с внесением подобных изменений. Лучшим вариантом будет научиться делать такой вход на ненужной магнитоле.

Выполнив необходимые операции, установите вашу магнитолу в автомобиль таким образом, чтобы провода AUX-входа не мешали другим устройствам.

После этого, не закрепляя панели, проверьте установленный вами вход, подключив к нему портативный плеер или мобильный телефон с соответствующими разъемами. Выведите его на переднюю панель, после чего закрепите положение автомагнитолы при помощи шурупов. Лучше всего используйте для этих целей саморезы.

Не выполняйте данные действия в домашних условиях.

Добавление линейного входа к аудиоустройству позволит использовать его в качестве активной акустической системы для компьютера. Вы сможете прослушивать сигнал со звуковой карты, например, через приемник или магнитолу.

Отключите устройство, которое вы хотите превратить в компьютерные колонки, от сети. Откройте его корпус. Просверлите в задней стенке отверстие для кабеля, по которому будет подаваться звуковой сигнал.

Возьмите наушники, у которых испорчены динамики, но цел кабель. Отрежьте динамики, а идущие к ним провода залудите. Не используйте для их зачистки зажигалку или нож — в первом случае они могут перестать лудиться, а во втором окажутся повреждены. Прижмите их к деревянной дощечке паяльником, обильно покрытым канифолью, и изоляция будет снята с проводов без их повреждения. После этого залудите их обычным образом.

Проденьте кабель через отверстие в корпусе, проделанное в ходе выполнения первого шага. С внутренней стороны завяжите его узлом, чтобы случайно не выдернуть. Оставьте при внутри остаток кабеля достаточной длины. Желтые или серые провода соедините вместе и подключите к общему проводу аудиоустройства. Найдите в нем регулятор громкости. Подключите синий или зеленый провод к входу регулятора громкости одного из каналов через конденсатор на 0,1 микрофарады, а оранжевый или красный — через такой же конденсатор к входу регулятора другого канала. Если устройство монофоническое, подключите только один из проводов, а второй изолируйте (или даже не зачищайте и не лудите). Конденсатор в этом случае понадобится только один.

Соберите аудиоустройство, установите регулятор громкости на нуль, подключите его к компьютеру и сети, запустите проигрывание какого-либо звука, после чего регуляторов установите желаемую громкость. На самом устройстве выберите режим, при котором усилитель включен, но какой-либо сигнал от встроенных источников на него не поступает. Если монитор трубочный, а динамики приемника или магнитолы не имеют магнитной экранировки, установите прибор подальше от монитора. Также не располагайте рядом с ним магнитные носители информации.

Не работайте под напряжением.

Нередко покупатели автомагнитол сталкиваются с таким разочаровывающим обстоятельством, как отсутствие линейного входа. Почему-то современные производители позиционируют наличие линейного входа как дополнительную опцию, хотя изначально все автомагнитолы обладают такой возможностью. Именно поэтому сделать линейный вход несложно.

— паяльник;
— наушники;
— припой;
— разъемы;
— провода.

Если автомагнитола штатная, то возможно, у нее имеется встроенный вход AUX. Для подключения AUX – внешнего источника звука, найдите распайку подключения. Отыщите три контакта на разъеме подключения автомагнитолы, отвечающих за входящий сигнал к левому и правому каналу.

Чтобы убедиться, что вы отключили именно те провода, включите магнитолу и по отдельности коснитесь пальцем каждого провода. Увеличив громкость, вы услышите характерное гудение в динамиках. Не бойтесь, что вас ударит током: в схеме низковольтное напряжение, поэтому вашим рукам ничего не грозит.

Припаяйте к проводам разъемы типа тюльпан (это позволит вам впоследствии подключать к автомагнитоле с помощью переходников разные устройства) или же напрямую припаяйте разъем от наушников. Сделать линейный вход можно и несколько по-другому: откройте автомагнитолу и отыщите в ее схеме все пометки, которые отвечают за распайку входа Line-in. Они, как правило, так и помечаются: Line GND, Line-R и Line-L. Проверить, правильно ли вы определили «назначение» контакта, можно путем касания каждого контакта пальцем.

Часто на печатных платах есть контакты, предусмотренные для линейного входа. Найдите эти контакты, припаяйте к ним провода и разъемы для подключения устройств с помощью переходников.

Также можете отыскать входы звукового сигнала непосредственно на микросхеме усилителя. Однако сначала разберитесь в сути работы: от источника сигнал поступает к усилителю и внешним выходам. Зачастую все эти устройства собраны на одной плате, но встречаются и такие случаи, когда усилитель выносится на отдельную плату.

Отыщите на схеме автомагнитолы конденсаторы и рядом с этими радиодеталями припаяйте провод, необходимый для подключения внешнего устройства. Проверить правильность распайки можно, опять же, методом тестирования, то есть притронувшись пальцем к каждому проводу.

Соблюдайте правила безопасности, работая с паяльником!

Обратите внимание: если подключение линейного входа выполняется непосредственно к усилителю (без предусилителя), то больше вы не сможете регулировать громкость звучания и настройки фильтров.

Организация линейного входа для штатной магнитолы
автомагнитолы с линейным входом

Как установить

После того как усилитель приобретён, нужно выбрать место под его установку и выполнить правильный монтаж, с учётом возможных нюансов. Не стоит устанавливать устройство в первом понравившемся месте: скорей всего это будет далеко не лучший вариант.

Выбираем правильное место

В зависимости от места расположения усилителя будет зависеть длина соединительных проводов. Нужно учесть, что при монтаже в багажном отделении понадобятся провода для соединения магнитолы с усилителем и сабвуфером. В среднем потребуется порядка 5 м провода для системы мультимедиа и 3 м на каждую колонку, что зависит от конкретной машины. Расчёты производят заранее, поскольку укладка проводов будет производиться под обшивкой.

При выборе места важно учитывать, что усилитель выделяет много тепла, поэтому нормальная циркуляция воздуха только приветствуется. Следует избегать монтажа устройства в боковом положении или вверх ногами, также необходимо исключить препятствие воздуха, что возможно при накрывании ковриком либо вещами. Одним из вариантов места под установку может быть пространство под водительским сиденьем. В этом случае можно будет не только сэкономить на длине проводов, но и улучшить качество звука, поскольку при большей длине часть сигнала теряется.

В большинстве случаев местом установки усилителя является багажник, но возможно расположение и в салоне

На самом деле вариантов монтажа усилителя немало, поэтому на каждом из них хотя бы вкратце, но стоит остановиться:

Передняя часть салона либо центр. Этот вариант является оптимальным (зависит от автомобиля), поскольку можно добиться хорошей связи с нагрузкой, что обеспечит расширенный уровень переходной частоты.
В багажнике. Если предполагается монтаж двух усилителей, то один устанавливают спереди, второй в багажном отделении. Для соединения потребуются провода большей длины, но расположение устройства не будет занимать свободное пространство.
Установка на задней полке. Вариант актуален для авто в кузове седан или купе, при этом полка должна быть прочной.
Под сиденьем пассажира или водителя. К устройству будет всегда свободный доступ, что обеспечит быстрый демонтаж в случае необходимости.

Провода для монтажа

Одним из важных элементов в подключении устройства являются провода. Они необходимы для питания и межблочного соединения. Могут понадобиться также дополнительные провода. Для подачи питания провод выбирают согласно мощности усилителя. К этому показателю следует добавить ещё 30% на потери из-за низкого КПД. Если рассмотреть в качестве примера два двухканальных усилителя суммарной мощностью 200 вт, то при максимальном уровне громкости они будут потреблять 260 вт. Исходя из полученных данных, можно определиться с сечением провода, которое зависит от проходящего через него тока. Для этого обратимся к закону Ома: I=P/U, где I —ток, P — мощность, U — напряжение. Поскольку напряжение АКБ автомобиля 12В, выполнив расчёт, получим ток силой 21,6А. Рекомендуется покупать провода с запасом, обращая внимание на качество изоляции.

Предохранитель

Поскольку кабель питания проходит в непосредственной близости к кузову, обязательным элементом в схеме подключения усилителя является предохранитель, который в случае короткого замыкания исключит возгорание. В самом усилителе есть защитные элементы, поэтому предохранитель защиты силового кабеля рекомендуется устанавливать вблизи аккумулятора. Элемент выбирает в большинстве случаев номиналом 50А. Запрещается устанавливать деталь с большим значением.

Существуют разные виды предохранителей, но самые распространённые — это AGU и ANL. Первые используются любителями, поскольку имеют невысокую стоимость. Конструкция представляет собой стеклянный цилиндр, на котором выведен металлический наконечник, а внутри расположена плавкая вставка. Конструктивные особенности таких предохранителей являются их недостатком. Проблема в том, что деталь состоит из нескольких частей, которые соединяются элементом из плавкого металла. По мере эксплуатации предохранитель окисляется и попросту выходит из строя при постоянных вибрациях. Кроме этого, контакт в таком защитном элементе весьма ненадёжен. Что касается предохранителей ANL, то они избавлены от перечисленных недостатков. Выполнена деталь из цельнометаллической пластины, крепится в фиксаторе надёжно с помощью болтов. Вероятность выхода из строя, минимальна.

Чтобы исключить замыкание по цепи питания усилителя, устанавливают предохранитель

Межблочный кабель

Звук от магнитолы к усилителю подводится с помощью межблочного кабеля. От этого элемента напрямую зависит качество сигнала, который дойдёт от источника. Не стоит полагаться на недорогие варианты или идущие в комплекте с усилителем: прежде всего они тонкие, экранирование плохое, да и сама изоляция слабая. Качественный провод должен иметь прочную изоляцию, сплошное экранирование, хорошую центральную жилу. Сам RGA разъём также должен быть качественным. При выборе проводов можно обратить внимание на таких производителей, как Tchernov Cable и Daxx. Из инструментов для установки усилителя понадобится набор отвёрток и нож для зачистки проводов.

Это интересно: Что будет выпускать АЗЛК

Подключение магнитолы к усилителю производится межблочным кабелем, качеству которого при покупке нужно уделить пристальное внимание

Подключение сабвуфера в машину без линейного выхода

Чтобы обеспечить в автомобиле звук необходимого качества вы должны использовать активный сабвуфер, который позволит расширить имеющийся диапазон звучания. Качественный сабвуфер в машину добавит низких частот и повысит максимальные показатели громкости музыки.

Расскажем вам на нашем сайте, как самостоятельно подключить активный сабвуфер в машину. Нужно снять имеющуюся магнитолу или же головное мультимедийное устройство. Осмотрите магнитолу и установите наличие линейных выходов. В том случае, если такой линейный выход имеется, можете считать, что вам повезло, и подключение не составит сложности. При отсутствии у магнитолы линейных выходов технология работ несколько усложняется.

Делаем AUX на авто магнитолу

Настройка сабвуфера в данном случае будет выполняться из багажника, что не всегда удобно. Помните о том, что размещают активный сабвуфер в багажнике. Подобное большей степени связано с размерами такой акустики. Вам необходимо будет провести в багажник провод от магнитолы, который необходим для управления параметрами работы сабвуфера. Также вам понадобится силовой плюс и минус.

Для выполнения силового плюса и минуса нужно использовать многожильный кабель. Наличие такого силового кабеля позволит выполнить подключение сабвуфера в машине без использования линейных выходов. При этом сечение кабеля должно превышать 6 миллиметров квадратных. Купить такой кабель вы можете на любом автомобильном рынке.

Находим на кузове автомобиля любой прикрученный к нему болт. Зачищаем болт от краски, что позволит обеспечить максимально качественный контакт металла. Вокруг болта наматываем один виток силового кабеля и крепко затягиваем болт. Так вы сможете выполнить силовой провод «минус», необходимый для подключения сабвуфера в машине.

Силовой «плюс» выполнить несколько сложнее. Берём провод сечением не меньше 6 миллиметров квадратных и прокладываем его в багажник через салон автомобиля. Вам потребуется найти или же самостоятельно выполнить небольшое по диаметру отверстие в перегородке между салоном и моторным отсеком. Просверлить такое отверстие можно при помощи дрели со сверлом по металлу.

← Как правильно подключить сабвуфер к магнитоле Подключение сабвуфера к магнитоле →

Усилитель к магнитоле без линейных выходов?

Маэстро, даже Яуза за 1300 рублей имеет линейные выходы. Вам не кажется, что Вас на@бали? С выбором головы?

Можно и нужно так сделать, но лучше не переменные резисторы поставить, а делитель из 2-х постоянных (номиналы ориентировочно 100кОм и 10кОм). С согласованием проблем не возникнет никаких, т.к. выходное сопротивление услиителя в магнитоле намного меньше входного усилителя мощности.

PS Резисторы ставить в непосредственной близости от входа усилка.

[Сообщение изменено пользователем 25.05.2005 22:36]

Тоже верно, но они на слух не так заметны, как наводки 🙂

[Сообщение изменено пользователем 26.05.2005 18:57]

А с выхода микрухи УМ (т.е. с выходов магнитолы на колонки), расположенной в магнитоле, если взять сигнал, то не сохранится? Еще огромный здесь «+» — магнитолу ни разбирать, ни вытаскивать не надо.

Все верно, главное все спаяй теперь нормально, чтоб не «наплодить» чего-нить и все будет ок.

PS: Не факт, что во всех магнитолах, «линейники» берут перед усилителем мощности после предварительного. Кстати, линейными выходами они уже не могут называтся, т.к. уровень на них меняется, в зависимости от положения регулятра громкости.
