Виды, назначения и отличия коробок передач на легковом автомобиле

На сегодня в легковых автомобилях существует много видов коробок передач. Перед покупкой авто лучше разобраться, какая КПП вам больше подходит. Это зависит от стиля вождения и типичных маршрутов.

Что делает коробка переключения передач

Коробка переключения передач является одним из важнейших узлов автомобиля. Во многом именно от нее зависит впечатление от владения авто. Наличие рывков при разгоне и высокий расход топлива портят жизнь многим автомобилистам. В свое время проблемы с коробками DSG и Powershift изрядно испортили репутацию брендов Volkswagen и Ford. А для многих автомобилистов роботизированная коробка передач — зло, которое лучше обходить стороной. На самом же деле, у каждого типа КПП есть свои плюсы и минусы. Главное — понимать, для каких целей вы приобретаете автомобиль. Тогда все встанет на свои места.

Какие бывают виды коробок передач?

На сегодня автопроизводители предлагают следующие виды коробок передач для легковых автомобилей:

• механическая коробка
• автоматическая кпп
• роботизированная кпп
• бесступенчатая коробка (вариатор)

Так что представляет из себя механическая коробка передач?

Самый популярный тип коробки передач в автомобиле — механический. Посмотрим, как же на деле устроена МКПП

Задача коробки передач — передать крутящий момент от двигателя колесной базе.

Диск сцепления приобретает вращение от маховика двигателя. Также он соединен с поршнем трансмиссии. В момент нажатия на педаль сцепления диафрагменная пружина останавливает передачу крутящего момента. Это позволяет, не останавливая работу ДВС менять передачу.

Непосредственная передача механической энергии происходит с помощью входного, выходного и промежуточного валов. На каждом из них установлены зубчатые шестерни разных диаметров. Чем большее требуется усилие, тем больше диаметр шестерни. В момент переключения передачи муфта сцепления, которая имеет свободный ход, соединяет шестерню с синхронизатором. Таким образом, через рычаг переключения, установленный в салоне, мы выбираем подходящую шестерню. Вращение шестерни и вращение вала различно. Для приведения из скоростей в соответствие используется блокирующее кольцо. В момент выжима сцепления муфта включения прижимает блокирующее кольцо к валу, шестерня и вал начинают вращаться с одинаковой скоростью, сцепление можно отпускать.

Подробное видео о работе МКПП

Как правило, механические КПП имеют наибольший ресурс по надежности. Хотя во многом это зависит от условий эксплуатации транспортного средства.

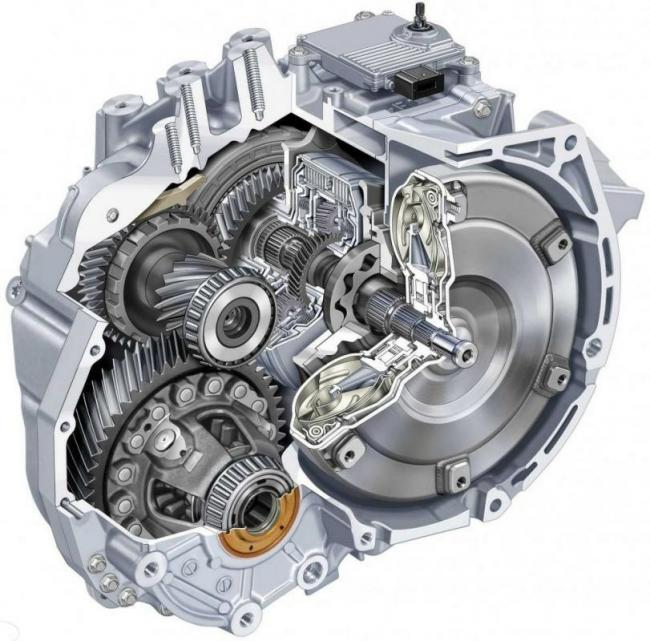

АКПП — автоматическая коробка передач

Несмотря на долговечность и высокий КПД, водители все больше делают выбор в пользу автоматических трансмиссий. Во многом это связано с удобством и характером движения трафика в большом городе — переключать передачи вручную в пробке надоедает. Почему бы не отдать этот процесс полностью под контроль автомобилю?

Автоматическая коробка успешно освобождает водителя от постоянного контроля за рычагом, а значит делает процесс вождения более комфортным. В базовом исполнении имеется четыре режима:

• D — вождение
• N — нейтраль
• R — включение задней передачи
• P — паркинг

Также нередко у режима D (drive) есть опции eco, sport и т.п., меняющие режим переключения. В eco-режиме обеспечивается минимальный расход топлива за счет включения повышенной передачи и, соответственно, понижения оборотов двигателя. В sport-режиме наоборот мощность двигателя используется максимально, переключения передач происходят практически на максимально возможных оборотах двигателя. Езда в sport-режиме также способствует очистке выхлопной системы от сажи и нагара.

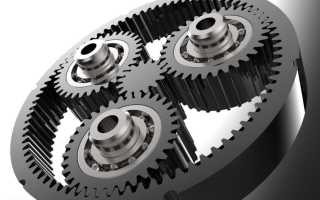

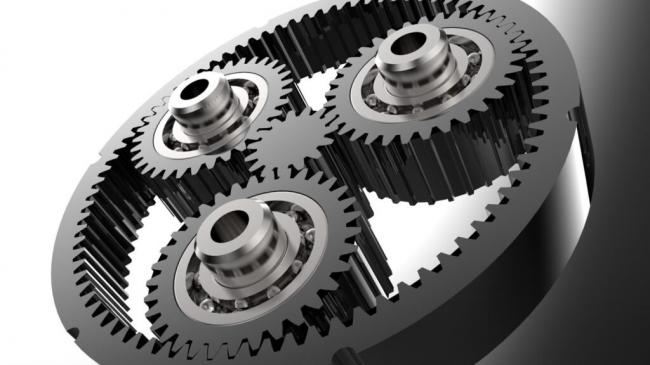

Структура АКПП отличается от механической коробки передач. В ее основе — планетарные шестерни или планетарный редуктор.

Планетарной она называется из-за наличия центральной шестерни, вокруг которой совершают движения остальные.

Управление АКПП бывает двух типов:

• на основе гидротрансформатора
• электронное

Гидротрансформатор передает крутящий момент на ведущую шестерню. Механизм передачи происходит через фрикционные диски и тормозные кольца, которые переключают планетарные ряды шестерен, постепенно повышая скорость вращения трансмиссии.

Благодаря гидротрансформатору переключения рядов происходят плавно. Однако КПД не очень высок, и потребление топлива в автомобиле с АКПП выше, чем с другими коробками. Пожалуй, классический автомат является самым популярным типов коробки передач среди всех автоматических трансмиссий.

• ресурс выше, чем у других автоматических трансмиссий
• максимальная комфортность при вождении

• сложность в ремонте
• высокий расход топлива

Бесступенчатая коробка передач (вариатор)

CVT или вариатор — это бесступенчатая коробка передач, которая допускает максимальную плавность вождения. Применяется на автомобилях с небольшими двигателями.

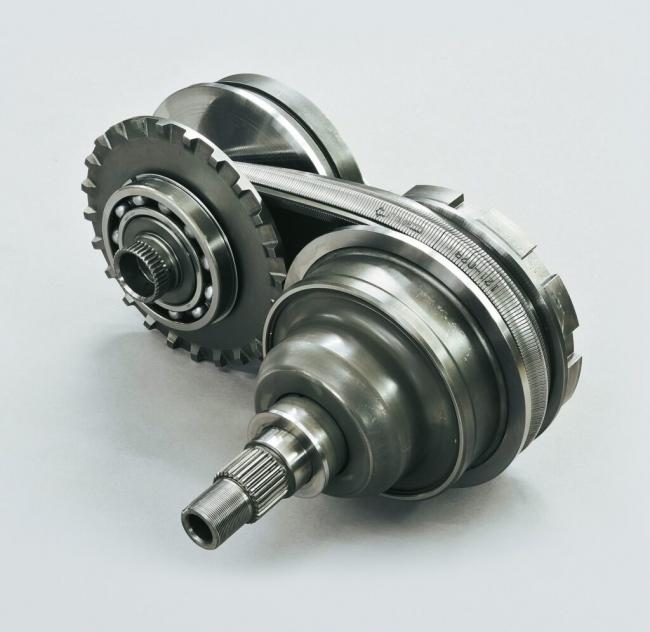

Принципиально состоит из двух конических шкивов и стального ремня. Вариатор допускает бесконечное передаточное отношение благодаря изменению эффективного диаметра шкивов. Т.е. по сути он является бесступенчатой КПП. Регулируя ширину зазора между конусами изменение скорости будет происходит постепенно, без рывков. Отвечает за эту регулировку электронный блок управления трансмиссией.

• сильная изнашиваемость ремней
• высокая стоимость ремонта
• нежелательно брать на буксир другие ТС

Плюсы бесступенчатой трансмиссии:

• низкий расход топлива
• высокий КПД, экономия ресурса двигателя

Роботизированная коробка передач (робот)

Роботизированная коробка представляет собой объединение механики и автомата. По сути, эта та же механическая коробка, только управление осуществляется не вручную рычагом переключения, а с помощью сервоприводов или мехатроником. Управление происходит через компьютерной блок, который принимает решение о переключении шестерни.

Характерной особенностью робота, из-за которой его не любят многие автолюбители, являются рывки при переключении передач. Чтобы избавиться от этой проблемы, инженеры придумали систему с двумя сцеплениями. Такая модель установлена в Toyota Corolla. Переключения здесь более плавные, чем у однодискового робота, но хуже, чем у других коробок. Также отметим, что робот не очень “любит” пробки. Поэтому при выборе автомобиля для городской езды в плотном трафике учтите этот фактор.

• стоимость ниже, чем у АКПП
• ремонтопригодность

Минусы роботизированной коробки:

• рывки при переключении
• низкая надежность управляющих механизмов и дисков сцепления

Популярные типы коробки передач на автомобиле в 2021 году

Коробка DSG от немецкого автоконцерна VAG стала уже легендарной в среде автомобилистов. Она относится к категории роботизированных коробок переключения передач. Последнюю на данный момент версию DSG 7 устанавливают на:

• практически весь модельный ряд Volkswagen
• skoda
• seat

Коробка S-tronic, устанавливаемая на автомобили Audi имеет много общего с DSG, что неудивительно, ведь фактически Ауди принадлежит концерну VAG.

Дурная слава этой коробки связана с первыми сериями. Проблемы были с вилками переключения передач, дифференциалом и мехатроником.

Постепенно немецкие инженеры решили все проблемы. Но если вы собираетесь взять машину начала 2010-ых годов на вторичном рынке, будьте внимательнее к коробками DSG.

как называется коробка передач в которой есть и механика и автомат? удобна ли она?

Типтроник-это называется. Есть разновидности роботизированной коробки передач или, как ее еще называют, вариатор на разных моделях авто.

Tiptronic — интеллектуальная коробка передач, которая сочетает в себе адаптивное автоматическое переключение передач и возможность ручного переключения. Это идеальное решение для тех водителей, которые хотят совместить удобство управления автомобилем и спортивную езду.

Система Tiptronic обладает четырьмя или шестью ступенями передач и работает особенно мягко, без рывков. На передачах выше первой гидротрансформатор блокируется, обеспечивая передачу крутящего момента практически без потерь. Программа, анализируя состояние и профиль дорожного полотна, температуру окружающей среды, двигателя и КПП, подстраивается под ваш индивидуальный стиль вождения, определяя, таким образом, оптимальный момент для переключения.

Если вы пользуетесь ручным переключением, вам достаточно легкого прикосновения к рычагу управления, чтобы переместить его вперед (для переключения на повышенную передачу) или назад (на пониженную) : таким образом, вы переключаете передачи удобно — без сцепления и эффективно — без потери тяговой силы. Система ручного переключения абсолютно безопасна, опасные переключения будут игнорироваться, а при торможении нет нужды переключать передачи «вниз», КПП перейдет на пониженные передачи сама, трогание произойдет с первой передачи. При резком наборе оборотов в ручном режиме КПП самостоятельно перейдет на повышенную передачу для избежания чрезмерной нагрузки на двигатель.

У водителя также есть возможность выбора спортивной или зимней программы переключения. При выборе спортивной программы, Tiptronic позволяет держать обороты двигателя в верхнем диапазоне, добиваясь максимальной отзывчивости при обгонах и ускорениях. Зимний режим позволяет избежать ненужной пробуксовки на скользкой дороге, обеспечивая трогание со второй передачи и более плавное и раннее переключение передач.

Виды коробок передач автомобиля: Особенности и отличия

Приобретая автомобиль, каждый покупатель задается вопросом, какая коробка передач лучше. От правильного выбора КПП зависят такие факторы, как маневренность, комфортность управления, экономичность транспортного средства. Коробка перемены передач является ключевым агрегатом трансмиссии, с ее помощью изменяется величина крутящего момента, выбирается направление (вперед-назад), а также скорость движения автомобиля.

Виды коробок передач, основные отличия

Современные автомобили комплектуются не только Механическими коробками передач, помимо механики существуют также:

1. Коробки автоматы. .
2. Роботы.

Все виды коробок передач автомобилей характеризуется как определенными достоинствами, так и некоторыми недостатками. Среди покупателей популярностью пользуются различные виды коробок передач. Выбор разновидности КПП зависит от следующих факторов:

• принадлежности покупателя к определенной возрастной категории;
• общественного статуса;
• материальных возможностей человека;
• условий эксплуатации авто и пр.

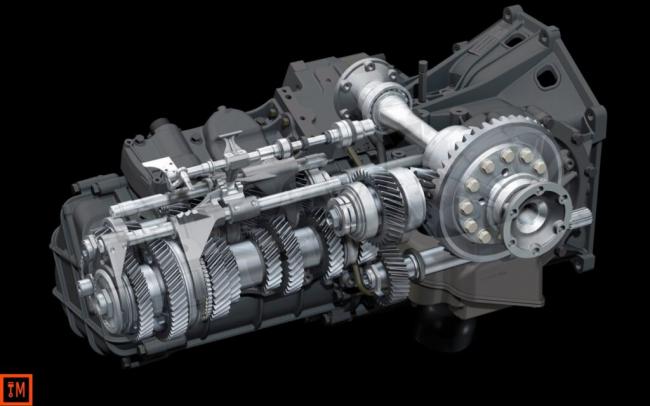

Механические коробки передач МКПП

Механическая коробка передач представлена в виде многоступенчатого цилиндрического редуктора. Классический вариант – 4-х ступенчатая коробка. Современные легковые автомобили разделяются на виды, в зависимости от количества ступеней: они часто оборудуются 5- и даже 6-ступенчатыми коробками передач.

Что означает понятие ступенчатой системы переключения передач? Момент вращения передается от двигателя внутреннего сгорания на ходовую часть автомобиля не напрямую, а через зубчатые зацепления различных пар шестерен. При этом величина момента вращения претерпевает изменения, в соответствии с соотношением числа зубьев на ведущем и ведомом колесах (передаточное отношение). Как правило, ведущее колесо имеет меньший диаметр, чем ведомое, поэтому вращающий момент уменьшается, пропорционально заданному передаточному числу.

Зубчатые зацепления шестерен переднего и заднего хода отличаются по форме. Для передних передач разработаны косозубые шестерни оригинальных очертаний. Такая форма зуба дает возможность передавать мощность постепенно без громких скрежещущих звуков. При включении задней передачи в зацепление входят колеса с прямыми зубьями. КПД зубьев прямой конфигурации заметно увеличен. При этом передается больший момент вращения, но одновременно появляются такие негативные явления, как шумовые эффекты.

Виды трансмиссий. Конструктивно, механические КПП разделяются на:

1. 2-вальные.
2. 3-вальные

Двух-вальные виды КПП предназначены для машин, оснащенных ведущим передним приводом. Трех-вальные устанавливаются на автомобилях повышенной мощности (спецтехника, грузовики, тягачи, вездеходы).

Среди представленных видов коробок различают еще такие КПП автомобилей, как секвентальные, где переход на следующую передачу производится в строгой последовательности.

В механической коробке передач скорости переключаются ручным способом при помощи специального рычага в салоне автомобиля.

Виды автоматических коробок передач

Современные автомобили, оснащенные коробкой автомат, набирают все большую популярность среди автолюбителей. Это обусловлено многочисленными преимуществами автоматических коробок передач, в сравнении с традиционной механикой. Водители оценили комфортность управления транспортным средством с установленной АКПП и при покупке нового авто многие покупатели отдают предпочтение именно таким механизмам.

Во время движения машины здесь не придется отвлекаться от дороги, чтобы переключить скорость. Новички быстро обучаются технике вождения, т. к. не нужно запоминать, в какое положение установить рычаг скоростей для изменения режима. Здесь все просто: чтобы машина начала движение, достаточно перевести селектор в точку «D» и отключить тормоз.

Рабочим элементом автомата является планетарная передача, которая состоит из набора шестерен:

1. Главная передача.
2. Входной редуктор.
3. Обратный редуктор.

При помощи зубчатых зацеплений главной передачи производится передача момента вращения от выходного вала двигателя к ходовой части автомобиля.

Кроме шестерен в состав АКПП входят:

• синхронизирующие муфты сцепления;
• рычаг переключения передач – селектор; ;
• смазочная система.

Скорости коробки автомат переключаются, благодаря сложным управляющим воздействиям бортового компьютера. Электромеханические клапаны – соленоиды перераспределяют направление потоков в гидроблоке. Трансмиссионная жидкость под давлением направляется к муфте-синхронизатору, в работу включается зубчатое соединение выбранной передачи.

Благодаря автоматической коробке передач, силовой агрегат транспортного средства выбирает наиболее эффективный диапазон мощности. На основании информации, поступающей с многочисленных датчиков, компьютер управляет включением передач, в зависимости от условий дорожного движения и пожеланий водителя.

В автомобилях, оснащенных АКПП, нет механизма сцепления и привычной педали в салоне. Передача мощности от двигателя к автоматической трансмиссии осуществляется при помощи специального агрегата – гидротрансформатора. В сравнении с механическим сцеплением, гидротрансформатор АКПП позволяет выравнивать скорость вращения выходного вала двигателя с коробкой передач более плавно без ощутимых рывков. При его работе статические и динамические нагрузки на рабочие элементы трансмиссии существенно снижены.

Внешне гидротрансформатор АКПП напоминает форму тора, за что в просторечии ему дали название «бублик».

В состав гидротрансформатора входят:

1. Турбинное колесо с лопастями.
2. Блокировочная муфта и муфты свободного хода.
3. Насос.
4. Реакторное колесо.

Все составные части устройства расположены в едином корпусе, они работают в масляной среде. Насос напрямую соединен с коленчатым валом мотора. Трансмиссионное масло разгоняется лопастями колеса и вовлекает в движение турбину, сопряженную с зубчатыми зацеплениями шестерен коробки передач.

Виды автоматических коробок

Коробки автомат отличаются от механики методом передачи крутящего момента от коленвала двигателя к трансмиссии. Отличительна особенность АКПП – отсутствие прямого контакта между силовым агрегатом и элементами коробки передач. Момент вращения и мощность передаются через турбины гидротрансформатора АКПП и трансмиссионную жидкость. Такая конструкция называется «гидравлическая автоматическая коробка передач».

Управление автоматом осуществляется, благодаря работе специализированных электронных устройств. Современная коробка автомат получила дополнительные возможности:

• зимний режим;
• спортивный;
• режим экономичной езды;
• переключение передач как в автоматическом, так и в ручном режимах (типтроник);
• адаптация управления под индивидуальный стиль вождения оператора.

В отличие от механики, автомат гидравлического типа потребляет больше топлива, причина – низкий КПД гидротрансформатора. Это является своеобразной платой за комфорт.

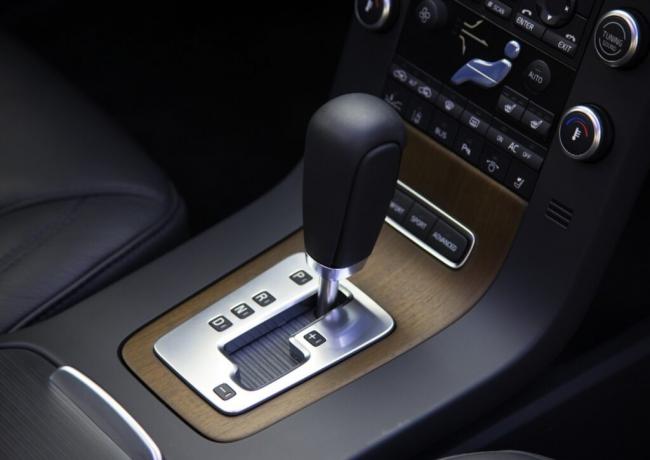

Типтроник – одна из разновидностей коробок автомат, в которой, наряду с автоматикой, имеется возможность участвовать человеку в самостоятельном управлении режимами. Автоматическое управление классических АКПП не всегда способно регулировать скорость в следующих случаях:

1. Когда нужно добавить дополнительное ускорение авто (повышение передачи).
2. Понизить передачу на крутых виражах.
3. Тормозить при помощи двигателя и пр.

Без человеческого фактора не обойтись, когда нужно точно установить селектор АКПП в специальную прорезь на кулисном механизме.

Одновременно при этом требуется самостоятельно выбрать знак «+» либо «–». Только после правильного выбора режима, соответствующий сигнал поступает на ЭБУ для дальнейшего запуска алгоритма по переключению передач. В последних разработках новых моделей все чаще стали появляться для этих целей специальные «лепестки» — переключатели, которые размещены под рулевой колонкой.

Список видов коробок автомат можно дополнить названиями Autostick, Steptronic, Geartronic. Это та же коробка автомат Типтроник, которая представлена различными фирмами-автопроизводителями: АУДИ, БМВ, Вольво.

Важно: Несмотря на то, что в данном варианте частичное управление скоростями переложено на человека, коробка передач не является механической. Это все равно автомат, можно назвать полуавтомат, т. к., вне зависимости от ручного метода переключения селектора, комплексный контроль за работой автомобиля производится при помощи компьютерных программ.

Робот или роботизированная коробка передач (РКПП)

Коробка робот отличается от автомата устройством и принципом действия. По своей конструкции роботизированные коробки ближе к механике. Только управление сцеплением и переключением передач здесь осуществляется в автоматическом режиме. Для электроники необходимы входные данные: дорожные условия и требования водителя. Современные транспортные средства, оборудованные роботизированными коробками передач, имеют двойное фрикционное сцепление. Это позволяет минимизировать потери мощности, передаваемой с силового агрегата на роботизированную трансмиссию и дальше на колеса авто. Для передачи момента вращения здесь используется принцип параллельного многодискового сцепления вместо гидротрансформатора АКПП.

Управление коробкой робот производится при помощи специальной электронной системы. В состав системы входят:

1. Датчики скорости, температуры, давления масла в гидроблоке и прочих важных параметров.
2. Исполнительные механизмы.

Преселективный метод переключения скоростей

В отличие от АКПП, в роботизированной коробке всегда находятся во включенном состоянии одновременно две передачи – одна четного, другая нечетного рядов. При переключении скоростей происходит мгновенный переход муфты сцепления с одной на другую шестеренную пару. При этом поток передаваемой мощности практически не прерывается.

Большое преимущество роботов – их компактные размеры и сравнительно небольшой вес. Два ведомых вала КПП с рабочими шестернями четных и нечетных передач расположены один внутри другого. Благодаря такому решению, коробка занимает минимальный объем в подкапотном пространстве.

Интересно: Роботизированные коробки передач считаются самыми выносливыми, надежными и экономичными механизмами среди всех видов КПП. Это обусловлено повышенной прочностью механической части конструкции. Многие автовладельцы и механики отмечают пониженный расход как топлива, так и трансмиссионного масла у авто, оборудованных коробкой робот.

Коробка передач – вариатор

Коробки передач вариаторного типа относятся к бесступенчатым устройствам. В отличие от коробок передач, описанных выше, здесь нет привычных валов и шестеренных зацеплений. Конструкция состоит из следующих рабочих элементов:

1. Два конусообразных шкива, позволяющих изменять радиус охвата.
2. Металлический ремень (цепь), состоящий из набора отдельных пластин, изготовленных из высокопрочных легированных сплавов.

Скорость автомобиля плавно изменяется, благодаря степени натяжения ремня и перемене соотношения передаточного числа между подвижными дисками шкивов.

К недостаткам коробки вариатора можно отнести использование их в автомобилях небольшой мощности. Основное применение – скутеры, малолитражки.

Конструкторские разработки современного автомобилестроения не стоят на месте. Конкурирующие фирмы постоянно работают над усовершенствованием выпущенных моделей и внедрением в жизнь новых свежих идей. Каждый год можно услышать о нововведениях с улучшенными техническими и эксплуатационными характеристиками.
