Настройка сети с использованием D-LINK DES-1005A

Для объединения нескольких компьютеров в одну локальную сеть, многие системные администраторы (и обычные пользователи тоже) используют проверенный временем коммутатор D-LINK DES-1005A.

Данный свитч надежный и недорогой, компактный и легкий. Очень симпатизирует небольшой блок питания, имеющий достаточно длинный провод. Устройство содержит 5 Ethernet-портов, пропускной способность 10/100 Мбит/с, не имеет WEB-интерфейса (никакая настройка, на самом устройстве, не производится) и используется как пассивный разветвитель в локальной сети.

Не путайте свитч и роутер — это абсолютно разные вещи!

Это относится и к похожим моделям, а так же другим ревизиям данного коммутатора — DES-1008A, DES-1005/B2, DES-1005/C1

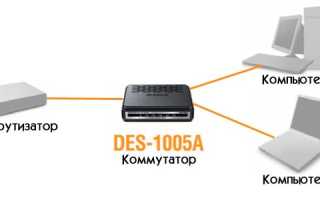

Как использовать неуправляемый коммутатор в локальной сети

Как я уже писал выше, свитч не настраивается, поэтому топология подключения и настройка сети будет зависеть от других промежуточных устройств и технологии, по которой предоставляется интернет (ADSL, ETTH, GPON). Для того, чтобы стало понятней, разберем пару примеров использования DES-1005A в локальной сети.

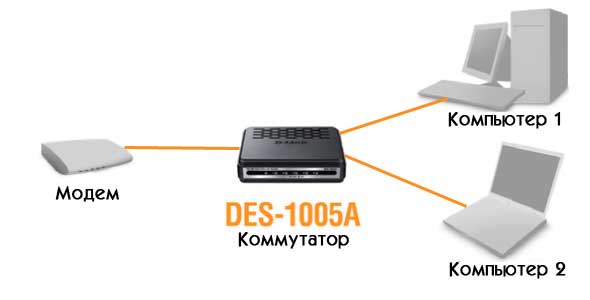

Пример № 1

Предположим, что вы системный администратор в офисе какой-нибудь небольшой компании. Интернет в контору предоставляется по технологии ADSL (по телефонной линии), соответственно, в серверной установлен ADSL модем с одним LAN-портом, который раздает интернет на компьютер.

Цель: предоставить доступ в интернет еще на три компьютера с помощью DES-1005A.

Решение: настраиваем интернет на модеме в режиме роутера и включаем в настройках DHCP-сервер (обычно включается во вкладке LAN). Для чего DHCP? С помощью DHCP-сервера, IP-адреса будут раздаваться на все компьютеры в сети, автоматически. Теперь к кабелю, по которому бы подключен первый компьютер, подключаем коммутатор, а со свитча прокидываем кабеля ко всем компьютерам.

Пример № 2

У вас в квартире к интернету подключен один компьютер. Доступ к интернету организован по технологии ETTH (кабель, протянутый с подъезда, напрямую подключен к сетевой карте компьютера).

Цель: подключить еще от одного до трех компьютеров, с помощью коммутатора DES-1005A.

Решение: не советую вам вообще использовать коммутатор в подобных ситуациях. Намного проще и рентабельнее будет установить в квартиру роутер (например D-LINK DIR-615) , пусть он немного дороже, но зато проблем будет намного меньше. Почему? В специфику технологии ETTH — нет оконечного оборудования с функциями маршрутизации (как в примере с ADSL, где стоял модем). Конечно, можно использовать компьютер в качестве сервера, но поверьте — оно того не стоит.

Пример № 3

Интернет подключен по технологии GPON. Выход в сеть имеется на одном компьютере, кабель прокинут от Ethernet-порта оптического терминала (ONT).

Цель: подключить более одного компьютера с используя DES-1005A.

Решение: на самом деле, здесь принцип построения сети будет зависеть от того, какой оптический терминал установлен. Если ONT может работать в режиме роутера, тогда сеть с помощь коммутатора строится как в «Примере № 1» , если ONT работает как прозрачный мост, тогда как в «Примере № 2» .

Вывод

Любой коммутатор, будь-то DES-1005A или какой-либо другой, лучше всего использовать там, где уже установлено устройство, способное маршрутизировать трафик (роутер, модем и т.д.). В остальных случаях, соединить более одного компьютера в сети при помощи коммутатора, у вас может получится только с использованием сервера, а это, уже, совершенно другая история.

Понравилась статья? Лучшей благодарностью для меня будет Ваш репост этой страницы в социальных сетях:

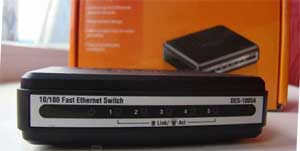

Отзыв: Коммутатор D-Link DES-1005D/A — Разветвитель компьютерной сети.

Вид устройства сбоку:

Комплектный импульсный блок питания коммутатора при работе почти не греется:

Коммутатор с подключенными кабелями:

Скорость каждого из портов коммутатора составляет 10/100 Mbps. Все его 5 сетевых портов имеют автоопределение скорости соединения, режимы полного или полу-дуплекса, а также другие возможности. При работе порты равноценные, и любой из них может быть использован в качестве входного или выходного. Если в вашей квартире есть подводка Интернета по сетевому проводу, то, подсоединив этот провод к любому из портов коммутатора, к остальным четырём можно подключить до 4 компьютеров, оборудованных сетевыми картами. Также такой коммутатор можно использовать для увеличения сетевых розеток какого-либо роутера, которых обычно 4. В итоге вместо 4 компьютеров к роутеру с помощью коммутатора можно будет подключить 7 компьютеров. В целом коммутатор D-Link DES-1005D вполне может пригодиться в ряде различных случаев подключения к компьютерной сети нескольких компьютеров.

D-link DES-1005A

Перед приобретением D-link DES-1005A по самой низкой цене, изучите характеристики, видео обзоры, плюсы и минусы модели, отзывы покупателей.

Характеристики D-link DES-1005A

*

Маршрутизатор *

Протоколы динамической маршрутизации *

Поддержка VPN *

Управление *

LAN *

VoIP *

Дополнительная информация *

Габариты *

* Точные параметры уточняйте на сайте продавца.

Работает более 4 лет.Соединение стабильно. Пора переходить на большие скорости 1 Г/с,думаю эту модель отправить на заслуженный отдых.

Достоинства: Просто как 1,2,3.Включил и все заработало.Что еще требуется от неуправляемого свитча.

Четыре года проблем с сетью не было , но тут появился “ОН — D-link DES-1005A” . Через неделю начались проблемы с обрывами сети, пропал интернет смело иди и перезагружай. Хотя есть одно достоинство, бесплатно дал провайдер интернета , чтоб жизнь разнообразить новыми эмоциями.

Достоинства: Их нет в данном аппарате.

Недостатки: Виснет пару раз в неделю

Купили 5 штук, только другого исполнения: https://www.theitdepot.com/images/proimages/22229_500_1.jpg Версия H/W: Е2. К сожалению, из 5 штук проработали только два. Три отказались работать вообще: индикаторы мигают, а связи нет. Проблема заключалась в том, что при копировании через него файлов, отпадывал тот участок в сети, к которому подключен данный аппарат. Также сеть жила своей жизнью. Когда заменили эти коммутаторы на другую модель, сеть стала работать стабильно. Остальные два тоже подлежат замене, т.к. есть похожая “плавающая” неисправность. Теперь при выборе коммутаторов буду искать другие модели.

Достоинства: — Хоть немного поработали. — Компактные размеры. — Работал при длине кабеля UTP cat. 5e — 74 метра.

Недостатки: — Из 5 штук 3 брак. — Проработали неделю, начались проблемы в сети.

Покупал 2 штуки в 2014 году для связи дома с магазином через UTP кабель. Линия вышла длиной около 150 метров. Запустилось с первого раза, работает на 100 Мбит, потерь пакетов нет (хотя все работало даже без свитчей, можно было подключить компьютер с одной стороны и ноутбук с другой, линк поднимался на 1 Гбит, но рисковать не стал). Кабелю около семи лет (свитчи подключил только в 2014, до этого кабель использовался для передачи аналогового сигнала с камер со звуком). После недавних ветров порвался кабель, после скрутки оборванных жил все заработало снова, хотя я не надеялся. Свитчи пережили за это время много гроз, даже в сильный ливень и ударяющие рядом молнии прекрасно работали, хотя очень боялся за подключенное оборудование к ним. Мне попались белые, в новом исполнении, не такие как на картинке.

Достоинства: Хорошая скорость, белый цвет.

Соединил через нее комп и медиаплеер к интернету. Правда долго подключал интернет. Опытным путем выяснил, что кабель инета нужно вставлять в разъем №1, иначе раздавать будет только на одно устройство. Скорость падения доступа к сети составляет порядка 5мб. Т.е. если я через роутер подключал со скоростью 90мб/с., то сейчас 85мб/с. Но это при внутри локальном подключении. У меня инет на 75мб/с, поэтому мне хватает. Соединен через роутер DAP-1360.

Достоинства: 1. Компактность. 2. Простота. Без настроек.

Недостатки: 1.Пришлось помучатся при подключении.

Купил чтобы подключить телевизор к домашней сети и порадовать сына любимыми мультиками на большом экране. DES-1005A мое внимание ценой и небольшими размерами. Но в ходе использования выяснилось, что максимальный аптайм устройства — около недели. Помучившись около месяца купил TP-Link на замену. Зарекся я покупать D-Link 🙁

Достоинства: Маленький, дешевый.

Недостатки: Виснет раз в неделю.

Купили, случайно (зареклись покупать D-Link), в качестве разветвителя для сетевых принтеров. Распаковали подключили — каждые 2 секунды гаснет, чуть шевельнул сетевой провод — погас. Отнесли в гарантийный отдел магазина, сказали что D-Link единственное сетевое оборудование которое они не могут поменять, без заключения сервисного центра. Отвезли его в сервисный центр D-Link, паренек включил — таже картина. Подоткнул свой БД — работает. Сковырнул защитную пленку исцарапал корпус обычным канцелярским ножом, но с горем пополам открыл. Шевелил, шевили, подключал по очереди БД. Диагноз — разъем штатного БП имеет дефекты. Начал собирать назад — сломал крепления, да и корпус весь исцарапан после “профессионального ремонта”. Прошу его выдать заключение чтобы обменять или вернуть деньги в месте покупки — нет, оказывается, оборудование D-Link, меняют тольки они и случится это не ранее чем через 2,5 недели. Купили в другом магазине такой же, поскольку уже по документам отгрузили — слава богу включился. Отработал два дня, на третий — завис. Потрогали — тепленький, выключили, включили через 5 мин — заработал. Заменили на “китайский” TP-Link, 4 дня полет нормальный. Никогда-никогда-никогда ни куплю ни единого продукта D-Link. “Чур меня, чур!” 🙂

Недостатки: D-Link (не меняют брак даже если не работал при покупке — ждать), глючит, греется, переодические сбои в работе

Достоинства: Маленький, компактный. Удобно для быстрого и временного создания домашней сети. Не греется.

Недостатки: после недельного аптайма перестает раздавать инет, жутко тормозит.

Купил данную модель почти год назад, но попользовался всего месяц. После месяца работы он стал тупить, просто переставал раздавать инет на компы. Два раза возил к официалам D-link. Два раза они давали заключение что он исправен, привозил домой проверял все повторялось. В итоге я его выбросил в мусор. Вот такой отличный аппарат. Правильно говорят скупой платит дважды.

Интернет-магазин

Неуправляемый коммутатор DES-1005A с 5 портами 10/100 Base-TX представляет собой недорогое решение для сетей SOHO и предприятий малого и среднего бизнеса (SMB). Коммутатор поддерживает функцию Plug-and-play, которая обеспечивает простую установку, и предоставляет широкую полосу пропускания.

Высокоскоростная работа в сети Обеспечивая скорость передачи данных до 200 Мбит/с в режиме полного дуплекса, коммутатор DES-1005A является идеальным решением для быстрой передачи файлов, игр в режиме онлайн и передачи потокового мультимедиа без задержек. Коммутатор оснащен легкодоступными портами и индикаторами для каждого порта, позволяющими быстро определить статус соединения. DES-1005A также поддерживает функцию автоматического определения полярности MDI/MDIX, что позволяет напрямую подключить к каждому порту сетевое устройство, используя обычный Ethernet-кабель на основе витой пары.
