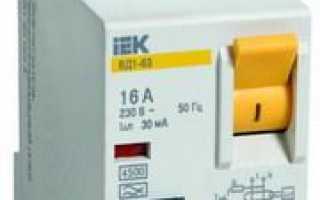

Чем привлекателен для отечественного потребителя УЗО IEK серии ВД1-63?

На российском рынке электротехники в последнее время можно встретить качественную продукцию не только известных зарубежных производителей, но и немало отечественных торговых марок готовы порадовать наших покупателей оборудованием с превосходными характеристиками, которые не уступают импортным аналогам. Одной из таких компаний, бесспорно, является IEK, чья электропродукция пользуется повышенным спросом не только в России, но и во многих странах ближнего и дальнего зарубежья.

Особенно важны качество и надежность для таких устройств, как УЗО, в задачи которых входит обесточивание электросети в случае возникновения дефектов в ней или же поломок в подключенном к ней оборудовании. Для тех, кому важно оптимальное сочетание надежности и цены, компания IEK предлагает УЗО серии ВД1-63.

Предназначение УЗО ВД1-63

В первую очередь стоит заметить, что в каталоге производителя данное устройство представлено в категории дифференциальных выключателей с маркировкой ВД1-63, а ее главнейшими задачами определены:

• защита человека от поражения электротоком, которое может возникнуть при его касании к токоведущим частям оборудования, причиной возникновения которых является нарушения в целостности изоляционного слоя.
• также единственной гарантированной защитой человека от поражений при прикосновении к однофазным токоведущим частям оборудования являются УЗО. Для защиты человека необходимо выбирать только те модели устройств, которые имеют ток уставки: 10, 30 или же 100 миллиампер;
• защита оборудования и электросетей от возгораний и пожаров, вызванных возникновением в сети токов утечки. В этом случае защита должна быть организована с применением УЗО с уставками 300 или же 500мА.

Что касается конструктивных особенностей УЗО IEK ВД1-63 в сравнении с другими устройствами защиты, то стоит сказать, что данная модель в своей работе не нуждается в дополнительном электропитании, что позволяет ей сохранять работоспособность даже при наличии существенных колебаний напряжения и в случае обрыва нулевого провода. УЗО предлагается на рынке в двух вариантах исполнения: двухполюсном и четырехполюсном, а монтаж возможен на DIN-рейку с размером 35мм.

Преимущества УЗО IEK ВД1-63

При выборе той или иной продукции, покупателя всегда интересует вопрос: чем тот или иной продукт лучше другого, и какими он обладает преимуществами? В этом отношении УЗО IEK ВД1-63 есть чем порадовать своих владельцев, предоставив в их распоряжение целый набор востребованных характеристик:

• в устройстве используется электромеханическая схема, которая «лишена» каких-либо электронных составляющих;
• обеспечение высочайшего уровня защиты человека в случае возникновения прямого контакта с токоведущими частями;
• использование независимого устройства индикации срабатывания контактов;
• возможность надежного функционирования в широком температурном диапазоне: -25 0 С до +50 0 С;
• отсутствие необходимости в дополнительном электропитании и сохранение рабочих функций в случае обрыва нулевого провода;
• наличие специальных насечек на контактных зажимах повышает надежность электроконтакта за счет снижения теплопотерь и повышения устойчивости электросоединения;
• возможность осуществления самодиагностики работоспособности устройства посредством использования кнопки ТЕСТ;
• заявленный производителем срок службы устройства составляет более пятнадцати лет.

На российском рынке электротехники в последнее время можно встретить качественную продукцию не только известных зарубежных производителей, но и немало отечественных торговых марок готовы порадовать наших покупателей оборудованием с превосходными характеристиками, которые не уступают импортным аналогам. Одной из таких компаний, бесспорно, является IEK, чья электропродукция пользуется повышенным спросом не только в России, но и во многих странах ближнего и дальнего зарубежья.

Особенно важны качество и надежность для таких устройств, как УЗО, в задачи которых входит обесточивание электросети в случае возникновения дефектов в ней или же поломок в подключенном к ней оборудовании. Для тех, кому важно оптимальное сочетание надежности и цены, компания IEK предлагает УЗО серии ВД1-63.

Предназначение УЗО ВД1-63

В первую очередь стоит заметить, что в каталоге производителя данное устройство представлено в категории дифференциальных выключателей с маркировкой ВД1-63, а ее главнейшими задачами определены:

• защита человека от поражения электротоком, которое может возникнуть при его касании к токоведущим частям оборудования, причиной возникновения которых является нарушения в целостности изоляционного слоя.
• также единственной гарантированной защитой человека от поражений при прикосновении к однофазным токоведущим частям оборудования являются УЗО. Для защиты человека необходимо выбирать только те модели устройств, которые имеют ток уставки: 10, 30 или же 100 миллиампер;
• защита оборудования и электросетей от возгораний и пожаров, вызванных возникновением в сети токов утечки. В этом случае защита должна быть организована с применением УЗО с уставками 300 или же 500мА.

Что касается конструктивных особенностей УЗО IEK ВД1-63 в сравнении с другими устройствами защиты, то стоит сказать, что данная модель в своей работе не нуждается в дополнительном электропитании, что позволяет ей сохранять работоспособность даже при наличии существенных колебаний напряжения и в случае обрыва нулевого провода. УЗО предлагается на рынке в двух вариантах исполнения: двухполюсном и четырехполюсном, а монтаж возможен на DIN-рейку с размером 35мм.

Преимущества УЗО IEK ВД1-63

При выборе той или иной продукции, покупателя всегда интересует вопрос: чем тот или иной продукт лучше другого, и какими он обладает преимуществами? В этом отношении УЗО IEK ВД1-63 есть чем порадовать своих владельцев, предоставив в их распоряжение целый набор востребованных характеристик:

• в устройстве используется электромеханическая схема, которая «лишена» каких-либо электронных составляющих;
• обеспечение высочайшего уровня защиты человека в случае возникновения прямого контакта с токоведущими частями;
• использование независимого устройства индикации срабатывания контактов;
• возможность надежного функционирования в широком температурном диапазоне: -25 0 С до +50 0 С;
• отсутствие необходимости в дополнительном электропитании и сохранение рабочих функций в случае обрыва нулевого провода;
• наличие специальных насечек на контактных зажимах повышает надежность электроконтакта за счет снижения теплопотерь и повышения устойчивости электросоединения;
• возможность осуществления самодиагностики работоспособности устройства посредством использования кнопки ТЕСТ;
• заявленный производителем срок службы устройства составляет более пятнадцати лет.

Специальные предложения для оптовиков! Отличная выгода + индивидуальное обслуживание

Выключатель ВД1-63

Вд1 63 iek что это

Карточки товара сформированы на всю продукцию IEK. Сведения размещены в online каталоге продукции: https://www.iek.ru/products/catalog/

В карточках товара можно найти следующую информацию:

1. Полное наименование и артикул продукции.
2. Краткое описание.
3. Фото.
4. Технические характеристики.
5. Сертификаты и отказные письма.
6. Руководства по эксплуатации и инструкции по монтажу.
7. Габаритно-установочные чертежи.
8. Информационные материалы.
9. Модели для проектирования.
10. Особенности конструкции и комплектация.
11. Логистические параметры.
12. Совместно применяемые изделия.

Контакты технической поддержки

+7 (495) 542 22 27

С 9-00 до 17-30 МСК, кроме выходных.

• Где купить?
• Контакты (Региональные представители)

Для подбора аналогичной продукции из ассортимента IEK Group, направьте заявку на электронную почту технической поддержки:[email protected]

В заявке укажите свои контактные данные (город, наименование организации, номер телефона) и приложите список продукции, которую необходимо заменить.

УЗО ВД 1-63 IEK®: защита со всех сторон

За последнее время появилось значительное количество новых типов УЗО, имеющих различные технические характеристики. Рассмотрим основные параметры, по которым потребитель может выбрать необходимую модификацию УЗО, на примере дифференциального выключателя ВД1-63 торговой марки IEK.

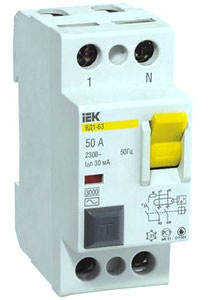

УЗО ВД 1-63 тип АС

Ключевая задача УЗО ВД 1-63 типа АС — обеспечение надежной защиты человека от поражения электрическим током при случайном касании к частям электроустановок, находящихся под напряжением и предотвращение пожаров, возникающих вследствие длительного протекания тока повреждения при несрабатывании устройств защиты от сверхтоков.

ВД 1-63 типа АС управляется переменным дифференциальным током, не имеет встроенной защиты от сверхтоков, функционально не зависит от напряжения сети.

Выбор ВД 1-63 типа АС IEK® определяется следующими свойствами:

• отсутствие в электромеханической схеме электронных компонентов обеспечивает повышенную надежность: УЗО может эффективно работать без наличия вспомогательных источников питания, однако способно срабатывать по дифференциальному току (сохраняет работоспособность даже в случае обрыва нулевого проводника);
• номинальный условный дифференциальный ток короткого замыкания I_Dс, А: 3’000
• широта ассортимента:
  • Номинальный ток I_n, А: 16, 25, 32, 40, 50, 63, 80, 100
  • Номинальный отключающий дифференциальный ток I_Dn, мА: 10, 30, 100, 300
  • рабочий диапазон: от -25°С до +40°С;
  • максимальное сечение присоединяемых проводов, мм 2 — 35;
  • комфортная цена: при высоких качестве исполнения и надежности в эксплуатации, сопоставимых с европейскими аналогами, цена на УЗО IEK® сохраняется почти вдвое ниже.

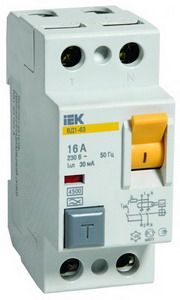

  УЗО ВД 1-63 тип А

  В электроустановках, где используются приборы с импульсным блоком питания, может возникнуть пульсирующий ток утечки. Такими приборами могут быть электроинструменты и оборудование, использующие тиристорные преобразователи, а также персональные компьютеры, телевизоры, стиральные машины, зарядные устройства и т.п.



  Чтобы обеспечить защиту при эксплуатации такого рода оборудования, необходимо применять УЗО, реагирующее не только на синусоидальный переменный дифференциальный ток, но и на пульсирующий постоянный. Таким устройством является ВД 1-63 типа А IEK®.

  Резюмируя, можно отметить, что ВД 1-63 типа А имеет все вышеперечисленные свойства ВД 1-63 типа АС, как то:

  • отсутствие в электромеханической схеме электронных компонентов;
  • наличие на контактах напаек с содержанием серебра;
  • рабочий диапазон: от -25°С до +40°С;
  • комфортная цена.

  Так же, ВД 1-63 типа А имеет ряд отличий относительно типа АС:

  • номинальный условный дифференциальный ток короткого замыкания I_Dс, А: 4’500
  • ассортимент:
    • Номинальный ток I_n, А: 16, 25, 32, 40, 50, 63;
    • Номинальный отключающий дифференциальный ток I_Dn, мА: 10, 30, 100

    Но главное преимущество ВД 1-63 типа А состоит в том, что дифференциальный выключатель типа А — аппарат в своем роде уникальный, поскольку большинство производителей не имеют в своем ассортименте подобных аналогов.

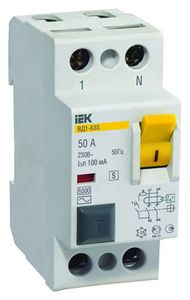

    УЗО ВД 1-63 S селективное



    Выбор селективного УЗО определяется положениями ПУЭ (7-я редакция, п. 7.1.73): «При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставку и время срабатывания не менее чем в 3 раза большие, чем у УЗО, расположенного ближе к потребителю». Если рассмотреть пример возникновения мгновенной утечки значительной величины (например, протечка этажом выше, вызвавшая протекание тока на «землю» с нулевого проводника), то для двухступенчатой схемы защиты нет однозначности: какое из УЗО сработает раньше. А скорее всего, они сработают одновременно. Каково же решение? Только в применении селективного УЗО.

    В отличие от ВД 1-63 типа АС и А, отключающихся сразу же после возникновения утечки дифференциального тока, ВД 1-63 S селективное IEK® обеспечивает определенную задержку срабатывания: предельное время неотключения — 40 мс.

    Целью задержки срабатывания является устранение ложных срабатываний, а также исключение обесточивания работоспособных участков электроустановки. При возникновении дифференциального тока селективное ВД 1-63 S IEK® создает временную задержку, проверяя сохранение условий срабатывания. Расположенное у аварийного потребителя УЗО срабатывает и отключает нагрузку, при этом через замкнутые контакты селективного УЗО ВД 1-63 S продолжается питание работоспособных участков. Остается только устранить причину аварийной ситуации. При этом требования селективности соблюдены в полном объеме.

    В итоге можно отметить следующие параметры ВД1-63S, общие с типом АС и А:

    • отсутствие в электромеханической схеме электронных компонентов;
    • рабочая характеристика при наличии дифференциального тока — АС;
    • наличие на контактах напаек с содержанием серебра;
    • рабочий диапазон: от -25°С до +40°С;
    • комфортная цена.

    При этом отличительными характеристиками ВД1-63S селективного являются:

    • Время отключения при номинальном дифференциальном токе, мс: 130 ÷ 500;
    • Номинальный условный дифференциальный ток короткого замыкания I_Dс, А: 6’000
    • Ассортимент:
      • Номинальный ток I_n, А: 16, 25, 32, 40, 50, 63, 80;
      • Номинальный отключающий дифференциальный ток I_Dn, мА: 100, 300;

      Отметим, что применение ВД1-63S/тип А/тип АС без наличия в схеме электроустановки последовательного устройства защиты (автоматического выключателя или предохранителей) запрещается. Следует также иметь ввиду, что селективное ВД1-63S не предназначено для защиты от косвенного прикосновения.
