Подседельный штырь – труба, на которую опирается сиденье велосипеда. Она сливает седло с рамой в единую систему и позволяет этим двум деталям взаимодействовать.

Зачем нужен подседельный штырь?

Основная функция подседельного штыря – регулировка высоты седла. Также при помощи специальных замков труба регулирует угол наклона сиденья. От этих параметров зависит правильность и удобcтво посадки человека на байке, получение максимального коэффициента полезного действия от усилий велосипедиста.

На велосипеды, которые используются в спортивных соревнованиях, ставятся карбоновые подседельные трубы. Такие детали более легкие, чем алюминиевые, и позволяют снизить вес велосипеда на 100-200 грамм. В то же время карбоновые трубы не уступают алюминиевым по прочности. Именно за это их любят спортсмены.

На самые дорогие и престижные модели байков ставятся подседельные штыри из скандия. Они еще более легкие, чем карбоновые, но имеют очень высокую стоимость.

Какой должна быть длина подседельного штыря?

Длина подседельного штыря должна составлять не менее 30 см. На большинстве современных велосипедов применяются трубы длиной 30-40 см. На некоторых моделях байков эконом-класса ставятся очень короткие подседельные штыри (до 15 см). Такая особенность не позволяет выдвинуть трубу выше и соблюдать правильную посадку на велосипеде.

Проверить длину подседельного штыря при покупке байка очень легко. Нужно всего лишь открыть эксцентрик (барашек), который находится у основания трубы, и чуть-чуть потянуть трубку вверх. Если эта деталь короткая, она легко выскользнет, если длинная, будет тянуться медленно и потребует приложения усилий.

Какой должен быть диаметр подседельной трубы?

Существует 3 основных диаметра подседельных труб для велосипеда:

• 25 мм,
• 27,2 мм,
• 31,6 мм.

Диаметр 25 мм использовался в советских велосипедах. Сейчас байки с такой шириной штыря не выпускаются, но рамы с ней активно используются. Диаметры 27,2 и 31,6 мм применяются на всех современных велосипедах, вне зависимости от класса и предназначения.

Некоторые производители делают рамы с отверстием для подседельного штыря другой ширины. Трубы под них нужно подбирать индивидуально. Узнать диаметр подседельного штыря можно в табличке с характеристиками, которая крепится к велосипеду, стоящему на витрине, или вывешивается на сайте магазина.

Какие типы замков устанавливаются на подседельные штыри?

Существует 3 типа замков, которые ставятся на подседельные штыри:

1. Одноболтовые. Такие устройства грубо регулируют наклон седла.
2. Двухболтовые. Эти механизмы позволяют более тонко настроить положение сиденья.
3. Оригинальные. Отдельные производители устанавливают на свои байки премиум класса очень сложные замки запатентованных конструкций. Высокая стоимость штырей с ними не всегда оправдывается при эксплуатации велосипеда.

В зависимости от положения по отношению к трубе подседельного штыря замки бывают таких видов:

• Со смещением назад – самый распространенный тип.
• Без смещения. Устройства этого вида обеспечивают чуть сдвинутую вперед посадку.

Какими дополнительными устройствами оснащаются подседельные трубы?

Амортизатор

До начала XXI века подседельный штырь был просто полой трубкой с креплением для седла на одном из концов. Но с начала 2000-х годов стали приобретать популярность штыри с амортизатором. Такие устройства значительно смягчают нагрузку и удары седла по ягодичным мышцам при езде на пересеченной местности или по грунтовым дорогам.

Все амортизационные механизмы для подседельных штырей делятся на 2 вида:

• телескопические,
• рычажные.

Трубы, оснащенные устройствами первого типа, относительно дешевы, но имеют малый срок службы, особенно если байк используется человеком с весом больше 90 кг.

Штыри, оборудованные механизмами второго типа, стоят в несколько раз больше, но обеспечивают максимальное уменьшение нагрузки на ягодичные мышцы.

Телескопическое устройство

Также на велосипеды, которые предназначены для езды по бездорожью, (двухподвесы) иногда ставятся телескопические подседельные штыри. Они состоят из двух труб. Верхняя из них втягивается в нижнюю. Эта особенность позволяет максимально выдвигать вверх седло при езде по шоссе и уменьшать его высоту при прогулках вне дорог.

Регулятор высоты

Подвидом телескопических подседельных штырей являются трубы с регулятором высоты. В них тросик от направляющего устройства протягивается к специальной кнопочке, установленной на руле. При помощи последней велосипедист может, не вставая с байка, менять высоту седла. Трубы с регулятором редко устанавливаются на велосипеды в заводских условиях. Приобрести их можно только в магазинах для профессиональных райдеров.

Окончательный выбор подседельного штыря зависит только от предпочтений и финансовых возможностей владельца велосипеда. Для прогулок по городу будет достаточно простой трубы с одноболтовым смещенным назад замком. Только для экстремальных гонок по бездорожью нужны сложные, оборудованные различными «примочками» подседельные трубы.

Подседельный штырь

Подседельный штырь (еще его называют «глагол») – это труба, соединяющая седло и раму велосипеда.

В инструкциях к выпущенным в СССР велосипедам эту деталь называли «седлодержатель«.

Этот термин время от времени используют и сейчас.

Относится к жизненно важным велосипедным деталям, на которых нельзя экономить.

Напомним эти части:

• Подседельный штырь. . .
• Замки, хомуты.

Их поломка или неправильная работа может привести к очень серьезным травмам на дороге, вплоть до трагедии.

Длина штыря имеет большое влияние на посадку велосипедиста, наравне с выносом руля. Более подробно о настройке высоты седла рассказано в статье «Подбор и регулировка велосипедного сидения».

В верхней части штыря находится замок, к которому крепится седло, а нижняя часть вставляется в подседельную трубу рамы. Зажимается штырь в трубе с помощью специального подседельного хомута на болтах или эксцентриком. Хомуты с эксцентриком значительно удобнее, можно одним движением разжать штырь и установить нужную высоту. Для хомутов с болтами нужны или шестигранники или отвертка с ключами. Кстати, очень удобно, когда все необходимые велоинструменты: шестигранные ключи, отвертки и другие собраны в одном компактром мультитуле, который велосипедист может положить или в подседельную сумку или в карман.

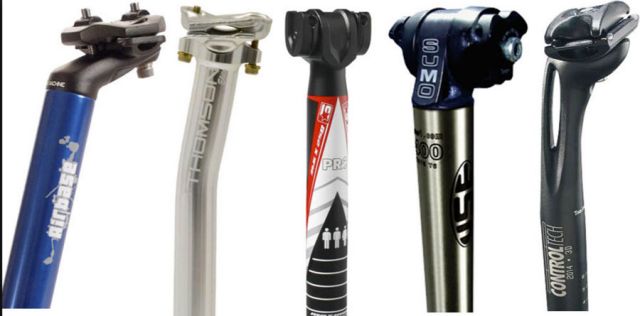

Типы подседельных штырей

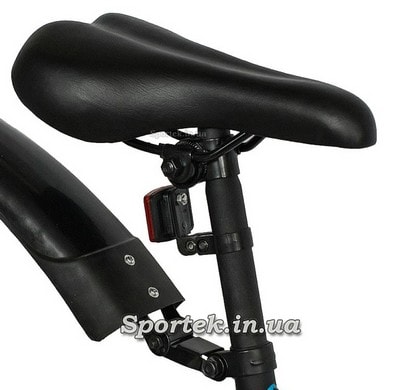

Жесткие подседельные штыри

Это просто труба с замком для крепления седла на одном конце. Самый распространенный на сегодняшний день тип. Они достаточно простые в эксплуатации, не требуют никакого обслуживания, прочные, легкие, надежные, долговечные. Единственный их недостаток – ограниченный комфорт, которого, однако, хватает 90% велосипедистов. Ведь если поставить правильно подобранное и отрегулированное седло, грамотно накачать колеса, то поездка будет вполне комфортной.

Жесткие подседельные штыри изготавливают из:

• Стали – самый дешевый, достаточно распространенный и надежный вариант.
• Алюминиевых сплавов – так же достаточно распространен. Такие штыри легче стальных, но дороже. Естественно, как и все изделия из алюминиевых сплавов, значительно меньше подвержены коррозии.
• Карбона. Легкие и прочные. В среднем в 2 раза легче алюминиевых, но дороже. Хотя в последнее время видна тенденция к уменьшению цены на карбоновые изделия, так что оценивайте свои финансы и выбирайте.
• Титан, скандий – очень легкие, прочные, но так же и очень дорогие. Применяются только спортсменами, либо богатыми ценителями «искусства».

Иногда для уменьшения веса используют баттированые трубы (butted tubing). Это трубы, у которых толщина стенок разная в разных местах.

Обычно в таких штырях в месте, где штырь входит в подседельную трубу, делают более толстые стенки (там самые сильные нагрузки), а ближе к верхней части – более тонкими.

Баттированые подседельные штыри дороже их стандартных собратьев, но легче, поэтому если для вас вес критичен, ищите такие модели.

Прочность и надежность подседельного штыря

От его прочности и надежности напрямую зависит Ваше здоровье. Представьте, как Вы будете себя чувствовать, в случае если он сломается прямо во время поездки? Представили. Согласитесь, не очень хорошо, если не сказать большего.

Самые крепкие, легкие и надежные это титановые – они вообще вряд ли когда то сломаются, но для обычного велосипедиста они слишком дорогие.

Далее идут стальные – эти то же очень редко ломаются. К тому же, в отличие от алюминиевых, ломаются они не сразу. Алюминий имеет свойство «накапливать усталость». Он ломается сразу, а сталь сначала даст трещину, а уже потом, в этом месте сломается. Как раз это свойство стали как металла позволяет заметить трещину заранее и заменить штырь. Конечно, если велосипед время от времени не осматривать, то на очередной кочке и стальной штырь сломается.

К тому же аргумент, что алюминиевый штырь легче, чем стальной, лично я не считаю очень уж весомым. Лишние сто-двести грамм Вас не спасут.

Особняком стоят карбоновые штыри. Сам по себе карбон очень крепкий и прочный материал. Особенность этих штырей в том, что бы купить настоящий карбоновый штырь, а не подделку из китайского гаража по «акционной цене». Иначе получите одну из таких ситуация как на фотографиях ниже.

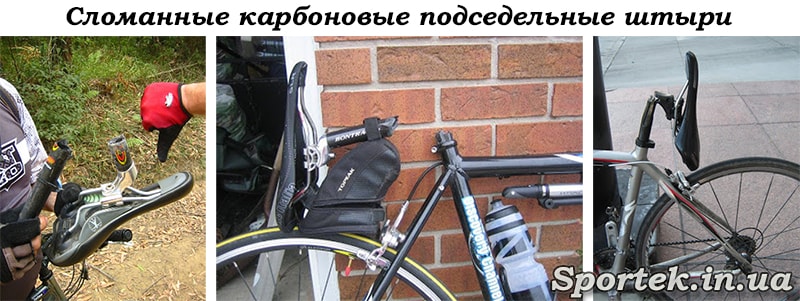

Еще карбон достаточно хрупкий материал, поэтому зажимая штырь в подседельной трубе, не переусердствуйте с «силушкой богатырской». Иначе он треснет в месте зажима, а потом сломается в самый неподходящий момент.

Я бы советовал карбоновый штырь приобретать только для велосипедов с карбоновыми рамами. И скорее всего у того, кого хватило денег на настоящую карбоновую раму, хватит и на качественный карбоновый штырь.

Всем же остальным любителям покататься, я бы посоветовал приобретать обычный стальной штырь как лучшее соотношение цены и качества. Он прослужит верой и правдой не один десяток лет, и вряд ли Вы его почувствуете своей пятой точкой.

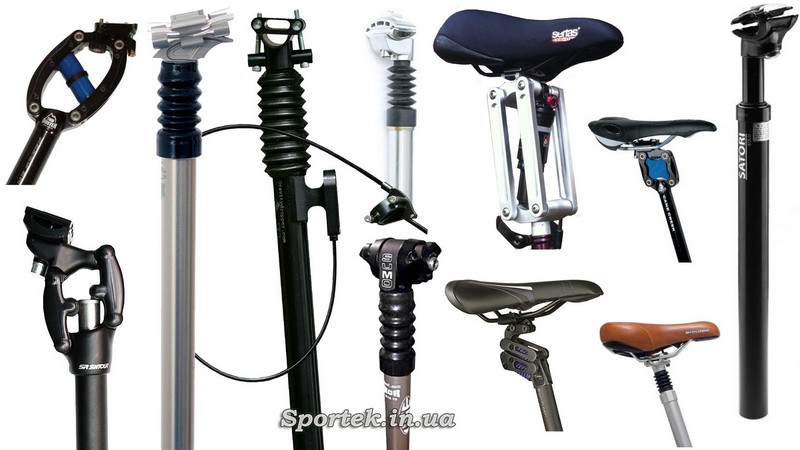

Амортизационные подседельные штыри

Отличается от жестких специальным механизмом, смягчающем толчки и удары, возникающие при поездке.

Системы амортизации очень разнообразны и некоторые их примеры представлены на картинке ниже. Описывать их все мы не будем. Некоторые модели компенсируют удары, двигаясь только вверх-вниз. Другие, получая толчок снизу, качают седло вниз и назад, что обеспечивает более эффективную амортизацию. С другой стороны это увеличивает расстояние до руля, что некоторым велосипедистам не очень удобно.

При их выборе учтите, что стоят они достаточно дорого, весят больше чем жесткие и некоторые модели требуют регулярного обслуживания.

В качестве недостатка амортизационных штырей можно отметить следующее:

1. При регулировке высоты седла нужно учитывать небольшую просадку штыря, когда велосипедист на него садится. Причем со временем она может увеличиваться. Но к этому байкеры привыкают быстро.
2. Амортизация чаще всего работает по направлению оси штыря. Заметим, что он устанавливается в велосипеде с наклоном назад, а направление толчков при поездке в основном идет вертикально и влево, вправо от руля. В таких случаях амортизация помогает слабо. Т.е. мнение, что амортизационный штырь защитить пятую точку от всех ударов – не правильное.
3. Если сам амортизационный механизм очень жесткий, то он слабо будет гасить мелкие толчки.

В случае необходимости можно найти о них более подробную информацию в интернете.

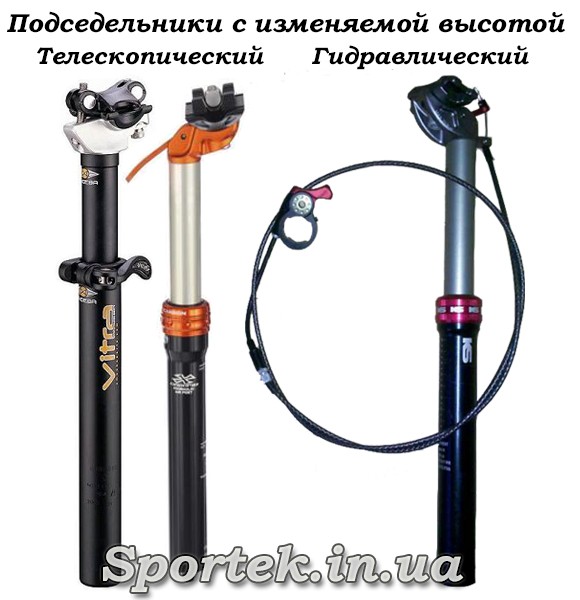

Подседельные штыри регулируемые по высоте

Их отличительная особенность в том, что высоту посадки можно менять во время поездки. Это бывает нужно, например, при подъеме в гору – когда нужно сесть повыше, а на ровном участке дороги или спуске с горы можно опуститься пониже, для уменьшения сопротивления воздушному потоку.

Бывают в виде двух вставленных друг в друга труб с зажимом — так называемые телескопические штыри. Сказать что они очень удобны нельзя, так как для изменения высоты седла нужно остановиться, слезть с байка и отрегулировать высоту. Обычно их устанавливают на велосипеды с рамой, имеющей ограничения на длину штыря, но когда седло нужно поднять высоко. Хотя существуют модели, у которых рычаг изменения высоты расположен прямо под седлом, что позволяет менять высоту на ходу, но насколько это удобно – каждый решает сам.

Этого недостатка лишены гидравлические подседельные штыри с возможностью плавной регулировки прямо во время поездки с помощью специального рычага или манетки, устанавливаемой на руле. Тогда высота седла меняется «легким движением пальца руки». Они, конечно, удобны при велопоходах по горной местности, но очень дороги, тяжелы и требуют регулярного обслуживания.

Недостатки регулируемых по высоте подседельных штырей

1. Так же как и амортизационные штыри, телескопические могут немного проседать под байкером во время поездок.
2. Прочность таких штырей ниже чем у жестких. И иногда, у не очень качественных моделей, между трубами появляется люфт, что приводит к дребезжанию во время поездки.

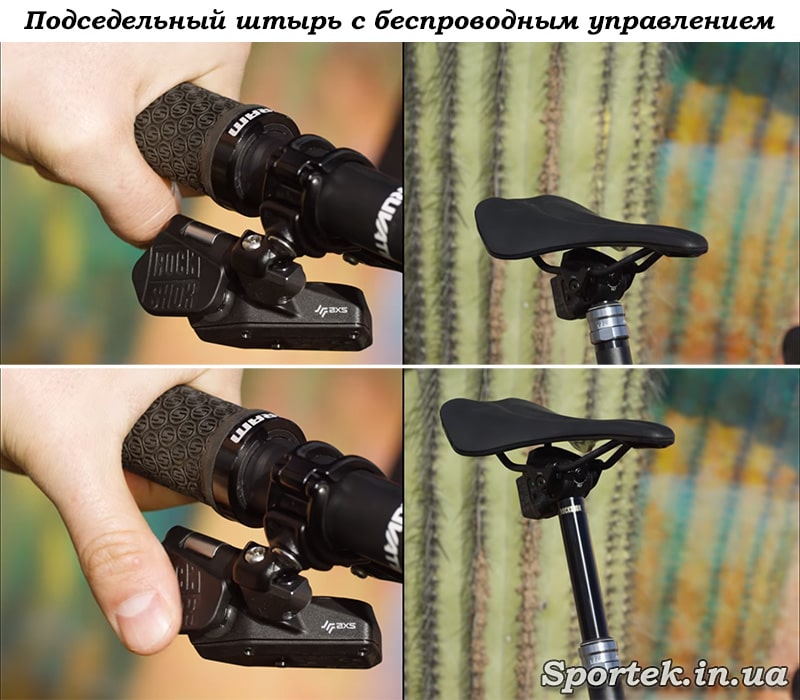

Подседельные штыри с изменяемой высотой и беспроводным управлением

Прогресс не стоит на месте и вот уже некоторые производители запускают в продажу подседельные штыри с беспроводным управлением. Нажатием на переключатель, установленный на руле велосипедист может поднять или опустить седло прямо во время поездки.

Конечно, на сегодняшний день цена такого решения от фирмы SRAM для нашего человека слишком высока и составляет порядка 800 евро, но. кто его знает, может через пару тройку лет SRAM наладит массовое производство, доведет надежность до нужного уровня и опустит цены. Или мы станем зарабатывать больше и любой велосипедист сможет поставить себе такое чудо инженерной мысли. Ведь беспроводной велокомпьютер сегодня уже никого не удивляет.

Хотя, на мой личный взгляд, не всем оно и нужно. Для обычного городского велосипеда и обычной, дешёвой и надежной стальной трубы вполне достаточно.

Подседельные штыри, интегрированные с рамой

Достаточно редкий и слишком специфический тип. Их изготавливают практически индивидуально под рост конкретного спортсмена. Отливается вместе с рамой и, естественно, никак не регулируется. Цель всего этого – облегчение всего велосипеда. Чаще всего так делают с карбоновыми велосипедными рамами.

Как вставлять подседельный штырь в подседельную трубу рамы

При настройке высоты седла очень важно не вставлять его в подседельную трубу в раме выше специальной отметки, нанесенной на штыре. Он должен оставаться внутри трубы как минимум на 10-15 сантиметров, иначе подседельная труба рамы со временем просто сломается от постоянных сильных нагрузок на её верхнюю часть.

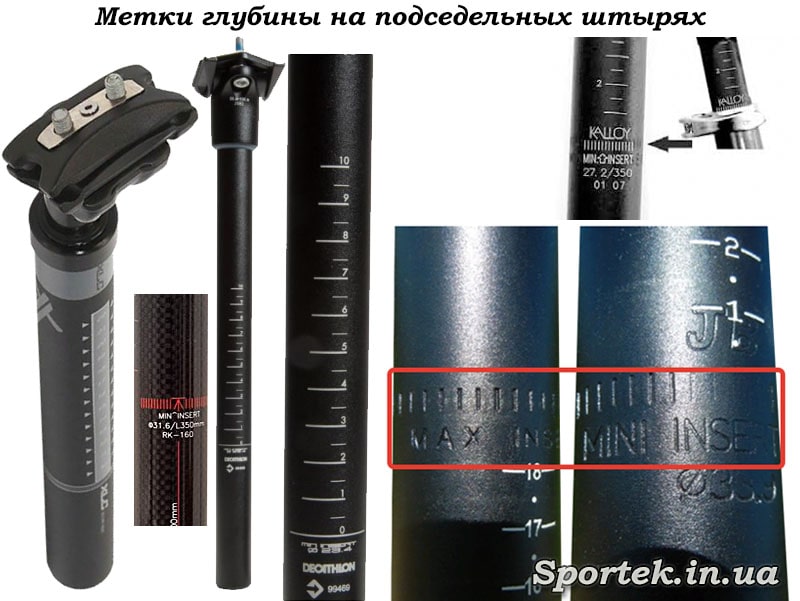

Серьезные производители обычно наносят специальные метки глубины на свою продукцию.

Второй момент. Если штырь не идет вниз, и Вы чувствуете, что ему что-то мешает в трубе — не нужно вбивать его туда молотком.

Во-первых, Вы можете сломать как сам штырь, так и раму.

Во-вторых, вполне возможно, что при изготовлении рамы там осталась капля металла от сварки или шов сварен не аккуратно. Этими ударами Вы не срубите каплю, а вот само это место в раме станет местом напряжения и именно в нем со временем рама может лопнуть.

Существуют разные диаметры, как самих штырей, так и подседельных труб на раме. Конечно, перед покупкой штыря необходимо проверить соответствует ли он диаметру подседельной трубы на раме. Если больше – то точно никак не всунете его в раму. А вот если диаметр штыря меньше чем трубы, то для его надежного крепления можно использовать специальные переходники на разные диаметры.

Существует несколько диаметров подседельных штырей.

Самые распространенные диаметры:

1. 25,0 мм. – для одно дюймовых (25,4мм) подседельных труб. Его еще называют советским диаметром. Он очень часто, но не во всех моделях, использовался в велосипедах выпущенных в СССР.
2. 27,2 мм для трубы 1,1 дюйма
3. 31,6 мм для трубы 1,25 дюйма

Отдельные производители выпускают рамы со своими диаметрами подседельных труб и соответственно для них нужно искать подходящие по диаметру штыри. Это, например, такие диаметры как (в мм) : 26,0; 26,8; 29,2 ( Trek, Stels сталь ); 29,6; 30,8 (Giant); 30,9 (Specialized); 31,2 (Atom fxc); 31,4; 31,8; 33,9 (Shulz)

А вообще почти полный перечень диаметров подседельных штырей в мм выглядит примерно так: 25.0 / 25.4 / 26.0 / 26.4 / 26.6 / 26.8 / 27.0 / 27.2 / 28.6 / 29.0 / 29.2 / 29.4 / 29.6 / 29.8 / 30.0 / 30.2 / 30.4 / 30.8 / 30.9 / 31.2 / 31.4 / 31.6 / 31.8 / 32.4 / 33.9 / 34.9

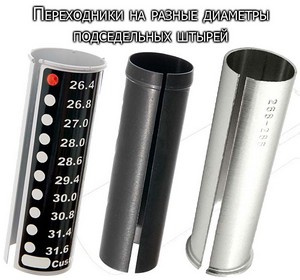

При подборе переходника внимательно следите, чтобы штырь сидел плотно в подседельной трубе рамы, не качался. Даже небольшой зазор в полмиллиметра, в котором качается подседел, со временем приведет к разрушению подседельной трубы. Да и ездить на качающемся седле не комфортно. Если найти такой переходник сложно, попробуйте просто обмотать штырь изолентой или используйте тонкие металлические пластинки, для ликвидации зазора между штырем и трубой.

Как определить диаметр подседельного штыря

Существует несколько вариантов:

Если есть старый — нужно узнать его диаметр. Как?

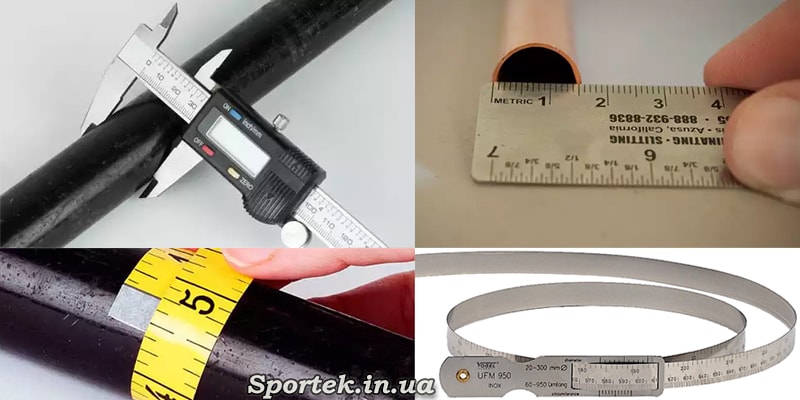

1. Самый точный и надежный способ – измерить диаметр штангенциркулем.
2. Измерить простой линейкой – школьной или строительной. Метод не очень точный, но для основных диаметров подходит.
3. Еще один способ для тех, кто не ищет в жизни легких путей или если нет штангенциркуля. Берем тонкую нитку (чем тоньше – тем точнее результат) и наматываем 10 витков вокруг старого штыря. После этого измеряем точно длину нитки, делим на 10 и на 3,14. Почему 10 витков? Чтобы точнее измерить десятые доли мм диаметра штыря. Почему делим на 3,14? Это курс школьной геометрии: длина окружности = диаметру, умноженному на число Пи.
4. Еще пару народных способов измерения диаметров подседела с помощью строительного уголка и школьного треугольника или с помощью разводного ключа описаны в статье «Как измерить толщину руля на велосипеде» и здесь мы их повторять не будем.

Если покупается подседел для новой рамы – нужно измерить внутренний диаметр подседельной трубы. Здесь только вариант штангенциркуля или линейки.

Длина подседельного штыря

По сравнению с диаметрами штыря подобрать его длину значительно проще. Обычно на горные модели устанавливают штыри длинной от 350 до 400 мм. На городские и шоссейные модели от 270 до 300 мм

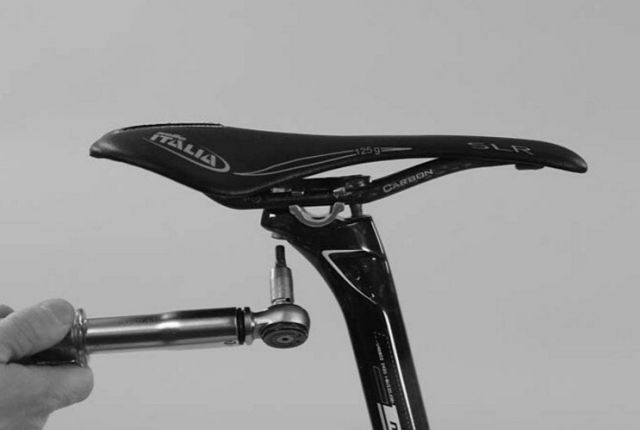

Крепление седла к штырю

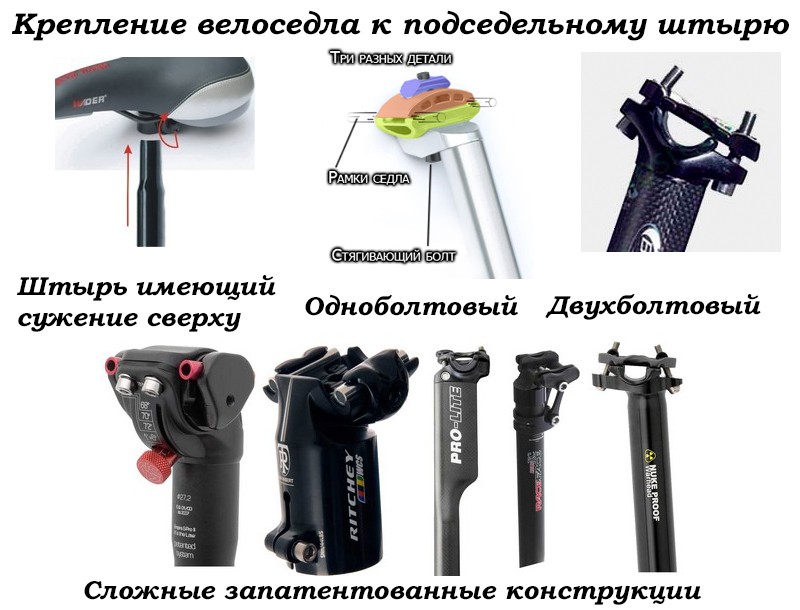

Существуют разные конструкции крепления седла к подседельному штырю:

1. Самый простой способ. Сам штырь имеет сверху сужение, в которое вставляется крепеж седла и специальными болтами зажимается и крепиться на штыре.
2. Одноболтовые. Конструкция из трех деталей, зажимающая рамку между двумя полукруглыми деталями с рифленой поверхностью и удерживающая всю конструкцию специальным болтом.
3. Двухболтовые. Следующий вариант используется на дорогих моделях, так ка достаточно дорог. Он похож на предыдущую конструкцию, но болтов два. Они вкручиваются в специальные вставки прямо в крепление седла. Преимущества этой конструкции в очень плавной регулировке, позволяющей выставлять любой угол, не зависящий от расположения и шага насечки, как во втором варианте.
4. Есть еще всякие сложные запатентованные конструкции у отдельных производителей, но мы их рассматривать не будем.

Существуют модели изогнутых штырей (например, как на рисунке справа), которые используют при необходимости изменить положение тела велосипедиста, отодвинув его немного назад. Размер выноса назад подбирается индивидуально для получения удобной посадки велосипедиста.

Подседельный штырь

Подседельный штырь («подседельник», англ. seatpost) — деталь велосипеда, соединяющая седло с рамой. Штырь закрепляется в подседельной трубе рамы с помощью зажима (эксцентрикового или болтового), а в верхней части он имеет регулируемый замок седла, фиксирующий его направляющие. Подседельный штырь сдвигается в соответствующей трубе рамы, обеспечивая регулировку

Содержание

Устройство [ ]

В зависимости от конструкции, подседельные штыри делятся на жесткие и амортизационные.

Жесткий [ ]

Особенности [ ]

Это классическая конструкция, представляющая из себя тонкостенную трубу с замком. Широко используется на всех типах велосипедов, особенно спортивных.

• Низкий вес,
• Низкая цена,
• Высокая надежность и долговечность.

• Ограниченный комфорт.

Используемые материалы [ ]

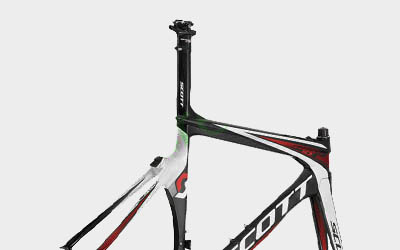

Интегрированный штырь — представляет собой одно целое с рамой (обычно карбоновой). Труба один раз отпиливается под рост байкера, в нее устанавливается замок, в дальнейшем регулировка высоты седла невозможна. Это специфическая гоночная технология, служащая для максимального облегчения велосипеда в ущерб удобству и универсальности.

Штырь с регулируемой высотой — позволяет изменять высоту седла, в том числе прямо на ходу (рычагом или помощью манетки на руле). Полезен для экстремальной езды по горам, когда вверх нужно ехать с высоким седлом, а вниз — с низким. Имеет большой вес и крайне высокую стоимость, до 400 долларов. Встречаются простые телескопические штыри, представляющие собой 2 вложенных друг в друга трубки с 2 эксцентриковыми или болтовыми зажимами. Обычно такие используются в четырехрычажных двухподвесных рамах, где существует ограничение на длину штыря, а поднять седло все-таки нужно.

Амортизационный [ ]

В амортизационный подседельный штырь встроен механизм, обеспечивающий смягчение ударов и увеличение комфорта. Такие штыри применяются в велосипедах для «комфортного» катания. В зависимости от конструкции, амортизирующий механизм может быть телескопическим или рычажным. Материал таких штырей — алюминиевый сплав.

Телескопический [ ]

Такая конструкция характерна для самых дешевых подседельных штырей и характеризуется большим трением в направляющих из-за того, что направление сжатия штыря не совпадает с направлением ударов снизу. Вследствие низкого технологического уровня, такие штыри весят очень много, работают неэффективно, быстро разбалтываются и превращаются в жесткие. Покупка велосипеда с таким подседельником не рекомендуется. Исключением служат лишь очень дорогие модели от фирмы USE (на фото).

• Низкая цена.

• Большой вес,
• Низкая эффективность,
• Низкая надежность.

Рычажный (параллелограмный) [ ]

Такой подседельный штырь имеет параллелограмный механизм с эластомером в качестве амортизирующего элемента (жесткость регулируется преднагрузкой и/или заменой эластомера). При ударе снизу седло качается вниз-назад, что совпадает с направлением удара и обеспечивает высокую эффективность амортизации. Однако при работе штыря седло смещается назад, посадка растягивается, что может быть неудобным. Кроме того, сложность устройства обуславливает подверженность шарниров износу — штырь требуется защищать от грязи фирменным чехлом, но даже в этом случае он быстро начинает люфтить.

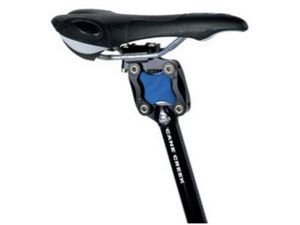

Наиболее известны модели Thudbuster от Cane Creek (ST — с коротким ходом 50мм, LT — с ходом 80мм). Вследствие очень высокой стоимости, такие штыри практически не устанавливаются на готовые велосипеды, найти их в России сложно. Более дешевые и тяжелые модели выпускает Особенности конструкции [ ]

Диаметр [ ]

Наиболее распространенные стандартные диаметры подседельных штырей: 25,0 (советский), 27,2 и 31,6 мм. Однако у ряда производителей рам используются другие размеры отверстия в подседельной трубе, соответственно, выпускаются штыри и других диаметров: 22.0, 22.2, 23.4, 23.8, 24.0, 25.0, 25.4, 25.8, 26.0, 26.2, 26.4, 26.6, 26.8, 27.0, 27.2, 27.4, 27.8, 28.0, 28.6, 29.2, 29.4, 29.6, 29.8, 30.0, 30.4, 30.8, 30.9, 31.4, 31.6, 31.8, 32, 33.9, 34, 34.9 мм.

Установить штырь стандартного диаметра (обычно 27,2 мм) в «нестандартную» раму можно с помощью специального переходника. В случае, если диаметры штыря и трубы рамы отличаются незначительно, придется обматывать штырь теми или иными материалами, поскольку даже разница диаметров в 0,2 мм приводит к люфту и плохому закреплению штыря в раме (либо штырь просто не влезет в раму).

Длина [ ]

Как правило, подседельные штыри для горных велосипедов имеют длину 350 или 400 мм, а для шоссейных — 270 или 300 мм. Примерно за 10-12 см до конца штыря находится метка, выше которой его нельзя выдвигать из рамы (иначе может сломаться либо штырь, либо рама). Соответственно, при езде на раме малого размера требуется более длинный штырь.

Замок [ ]

Замок предназначен для надежной фиксации направляющих седла и для регулировки его наклона и продольного смещения. Он может быть как отдельной деталью, так и представлять со штырем монолитную деталь. В зависимости от конструкции, замки делятся на 3 вида:

• Одноболтовые — с грубой регулировкой наклона седла,
• Двухболтовые — с точной регулировкой наклона,
• Оригинальные — сложные запатентованные конструкции отдельных производителей.

В зависимости от положения замка относительно трубы подседельника, они разделяются на 2 вида:

• Со смещением назад — наиболее распространенные,
• Без смещения — обеспечивают чуть более сдвинутую вперед посадку.

Зажим [ ]

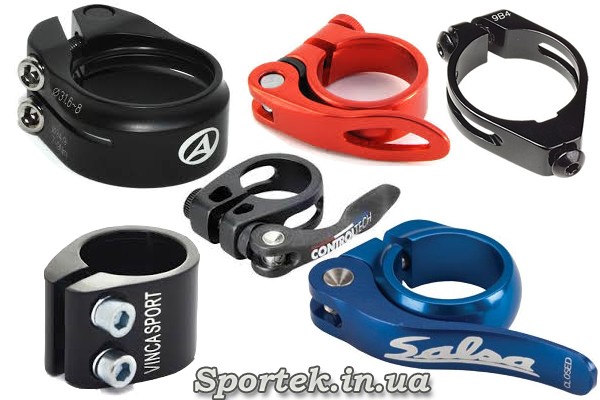

Зажим подседельного штыря (англ. seat clamp) предназначен для его закрепления в раме. В зависимости от внешнего диаметра подседельной трубы рамы, зажимы выпускаются стандартных размеров 30,0, 31,8, 34,9 мм.

Разбираемся в велосипедных дропперах

Существует ряд велосипедных дисциплин, не заточенных под какие-то конкретные действия и маневры. То есть, например, если в BMX и в триале райдеры совершают исключительно трюковые действия и им необходим максимально маневренный велосипед. То в случае с кросс-кантри, трейл, эндуро – важна универсальность велобайка, а не исключительно его легкость или проходимость.

Универсальность в передаточных числах трансмиссии, универсальность в угле рулевой колонки, универсальность в посадке. Одним из компонентов для велосипеда, добавляющих универсальности, и является пневматический подседельный штырь. Давайте разберемся в том, что такое пневматический подседельный штырь для велосипеда и какие он дает преимущества перед обычным.

Что такое подседельный штырь

Подседельный штырь (более старое название — подседельный крюк) необходим для крепления седла и регулировки его высоты и положения над рамой велосипеда. Штыри давно уже делают не только из стали; моду теперь задают алюминиевые сплавы и композитные материалы, например, карбон.

Штыри из этого материла более легкие, чем алюминиевые, обладают большим ресурсом, но они, соответственно, и более дорогие. В небольших количествах, чаще на заказ, делают штыри из титана. Также проводятся эксперименты с применением сплавов с добавлением магния.

Штыри баттируют — в месте наибольших нагрузок (там, где штырь входит в подседельную трубу) стенки утолщают, а ближе к замку делают более тонкими. В результате вес штыря уменьшается, а надежность возрастает. Качественные высокопрочные штыри делают из катаных труб, которые затем подвергают механической обработки для баттинга и тщательно шлифуют, делая поверхность гладкой, дабы убрать с поверхности концентраторы напряжений.

Детали замка фрезеруют из кованого алюминия, рабочие поверхности шлифуют, болты и гайки делают из высокопрочной термообработанной стали или титана. Штыри для велосипедов экстремального направления делают изогнутыми (для более выгодного перераспределения веса велосипедиста).

Что такое пневматический подседельный штырь

Пневматический подседельный штырь (Dropper posts) – это устройство с мгновенно изменяемой высотой седла по желанию велосипедиста. Также, на сленге велосообщества, его часто называют дроппером, пневмо подседелом и другими вариантами сокращений. Это по истине одно из наилучших инженерных произведений за последние годы в сфере велосипедов.

Сферы применения

Как уже упоминалось ранее, есть ряд велосипедных дисциплин, где важна универсальность велосипеда, а не только максимальная легкость или максимальная жесткость. Например, в кросс-кантри заездах, трассы проходят по пересеченной местности.

В пределах одной трассы встречается ряд различных препятствий, для которых неплохо было бы иметь возможность налету менять посадку, для комфортного их преодоления и для экономии драгоценных секунд. Тоже самое с трейл и эндуро дисциплинами. Маршрут который может пролегать не только вниз по трейлу (тропинке), а и с затяжными апхиллами (подъемами) во время того, как райдеры добираются до желаемого спуска.

А как известно, для комфортного преодоления подъема и экономии «жизненного ресурса» коленных суставов, необходимо это делать с поднятым седлом. Таким способом меняется посадка – смещая центр тяжести к рулю, разгружаются колени, повышается усилие на педалирование.

Достоинства и недостатки

К основному и единственному неоспоримому достоинству пневматического штыря относится возможность мгновенно налету изменять под собой высоту седла.

Недостатков всего несколько, но они все же есть:

• Стоимость устройства. Цена среднестатистического пневматического подседела в 5 — 10 раз выше среднестатистического алюминиевого не пневматического штыря;
• Вес пневмо подседела. Вес конструкции в 2 – 5 раз выше, чем у обычной алюминиевой не пневматической конструкции.

Общая конструкция

Состоит подседельный дроппер из нескольких основных компонентов:

• Пневматический, обычно обслуживаемый, картридж;
• Трос с рубашкой для воздействия на клапан картриджа. Или же гидролиния, в зависимости от решения производителя;
• Рычаг на руль, рассчитанный на работу с тросиком или же гидролинией. Как исключение бывает вариант рычага, расположенного прям на штыре, под седлом.

Разновидности

В современной реальности существуют вариации пневматических подседельных штырей, в зависимости от требований покупателя.

По типу приведения в действие механизма

В данный момент на рынке существует четыре основные разновидности типов приведения в действие механизма пневматических подседельных штырей:

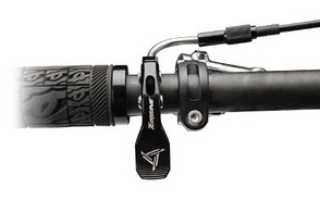

1. Расположение рычага, приведения в действие механизма, под седлом. Это наиболее бюджетный вариант конструкции. На фоне остальных разновидностей, этот вариант наименее удобный в использовании. А учитывая стремительное снижение стоимости пневматических дропперов, подседельное расположение рычага практически вытиснилось с рынка другими конструкциями;
2. Рычаг управления нарульный с гидролинией. В данном случае рычаг выглядит как курок переключения скоростей и располагается там же – на руле. Но, по аналогии с гидравлическими тормозами, имеет гидролинию, с помощью которой и приводит в действие клапан пневматического картриджа. Также не самое популярное решении, так как гидролиния имеет свои слабые места. Например, она имеет свойство завоздушиваться или же со временем терять качество масла, на основе которого она и работает. В обоих случаях необходима прокачка гидролинии с частичной или полной заменой масла. А это лишние заботы и затраты на обслуживание;
3. Рычаг управления нарульный тросиковый. Наиболее востребованная вариация. Когда производители смекнули, что в данном случае на рычаг не прикладываются такие усилия, как на тормоза, поняли, что нецелесообразно вносить в конструкцию лишние усложнения в виде гидролинии;
4. Новомодный, совсем недавно появившийся на рынке вариант – беспроводное управление дроппером. В данном случае на подседельном штыре устанавливается беспроводная система управления и аккумулятор, а на руль цепляется эргономичная беспроводная кнопка со своей батарейкой формфактора «таблетка». Крайне достойный тип управления. Но пока система совсем «молодая», потому стоимость таких дропперов крайне высока. На рынке она представлена несколькими пневматическими подседельными штырями: Magura Vyron eLECT и RockShox Reverb AXS.

По типу прокладки кабелей

Следующая стадия различий заключается в типе прокладки кабелей от рычага управления к пневматическому картиджу:

• Внешняя. Кабеля тянутся по внешней стороне рамы велосипеда. Не самый эстетически совершенный вариант. Но пока достаточно распространенный, потому как далеко не все производители конструируют рамы с внутренней прокладкой тросов;
• Внутренняя прокладка. Прокладка кабеля тянется внутри рамы и практически не видна снаружи, кроме части от рычажка до канавки рамы. Это решение более эстетичное и удобное. С каждым годом рам, поддерживающих внутреннюю проводку, становится все больше;
• Без кабелей. Этот вариант доступен на соответствующих пневматических подседельных штырях с беспроводным управлением. Самый крутой и самый дорогой.

По общей длине конструкции

Еще одно различие заключается в длине корпуса подседельного штыря. От которой, в свою очередь, косвенно зависит и максимальная длина хода выдвигаемого штока. При этом чем больше диапазон хода штока, тем больше длина корпуса дроппера ему необходима, но у дропперов с большой длиной корпуса не обязательно может быть большая длина хода штока.

По диаметру подседельной трубы

И наконец различие по диаметру подседельной трубы. Этот параметр присутствует и в обычных подседельных штырях.

В данный момент их существует 4 разновидности:

1. 27.2 мм.;
2. 30.9 мм.;
3. 31.6 мм.;
4. 34.9 мм..

Более надежное решение

Каково будущее дроп-поста? Обслуживание может стать проблемой, так как она должна выдерживать вес велосипедиста при подъеме, сохраняя при этом низкие фрикционные свойства, чтобы ее стойка могла скользить по внешнему корпусу при срабатывании.

Люфт втулки может быть проблемой для крупных райдеров на дропшипах с большим ходом. Это связано с давлением на рычаг при езде по ухабистой местности в сидячем положении.

В последнее время наблюдается возврат к более простым дроп-постам с катушкой, особенно при меньшей длине хода. Компания DT Swiss доказала потенциал этой конструкции, не требующей особого обслуживания, своей моделью D232, хотя это сравнительно короткоходный дроппер с ходом 60 мм.

Для тех горных велосипедистов, которые считают, что дропперная стойка с пневматической подвеской обеспечивает наилучшие ощущения и комплектацию, существует технология проектирования рамы под конкретную дропперную стойку, когда она изготавливается.
