Как менять шаровые на ваз 2106

Замена нижней шаровой опоры

Многие уже прошли через этот печальный опыт и могут подтвердить, что лучше лишний раз произвести диагностику и замену опор, чем в дальнейшем стоять на перекрестке в грязной луже (именно в таких местах они обычно и любят вылетать) и пытаться поставить автомобиль на колеса. Были случаи, когда опоры выскакивали без видимых или слышимых причин, как говорится — ну, не стучала она! С выше сказанного делаем вывод: регулярно проводим технический осмотр автомобилю. И если после осмотра обнаруживается люфт в нижней или верхней опоре, то следует, как можно быстрей покупать запчасти и становится на ремонт.

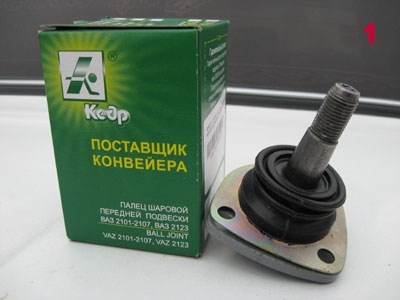

От себя могу посоветовать покупать опоры фирмы «Кедр» (фото 1). Усиленные, надежные и качественные опоры. Вот уже несколько лет только их устанавливаю клиентам, жалоб нет!

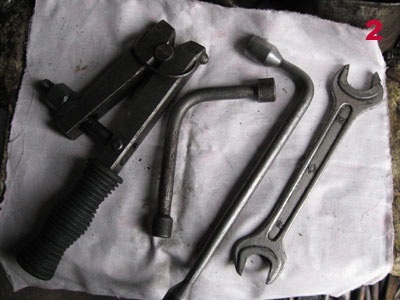

Для того чтобы процесс замены нижней опоры прошел успешно и быстро, нам для этого необходимо обзавестись инструментом. Арсенал состоит из: ключ рожковый на 22, два ключа торцовых на 13 (торцовые ключи на 12-14, тоже могут пригодиться, т.к. стандартные гайки и болты крепления опоры могли быть заменены до нас), съемник шаровых опор ( фото 2). Это перечень необходимого инструмента, в процессе разборки нам могут понадобиться еще монтировка и зубило, но об этом погорим ниже.

Если нет у Вас нет съемника для шаровых опор, то тогда берем кувалду и наставку ( желательно из мягкого металла ) и бьем по цапфе ( место для удара выделено на фото 8 ), пока палец шаровой опоры не расспресуется. В лучшем случае хватит двух-трех ударов, а в худшем… Вы сможете неплохо размять мышцы и согреться)))

Замена шаровых опор на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Шаровые опоры – при езде по хорошим дорогам они живут гораздо долгую жизнь и меняются редко, так же и остальная ходовка, но в России встретить качественные дорого очень большая редкость, особенно для тех кто живет в небольших деревнях, в небольших городах и сёлах, поэтому то и шаровые опоры менять очень часто придётся, из-за изношенных опор колесо при наезде на кочку больно сильно заваливаться будет, в связи с этим будет происходить потеря сцепных качеств с дорогой а на большой скорости это уже не так то и безопасно.

Примечание! Опор на классике всего четыре, две в левой части находятся и две в правой, снимаются что верхние, что нижние опоры абсолютно идентично, закреплены они на трёх гайках (Сразу думайте какой инструмент Вам понадобится), но прежде чем эти гайки выкручивать, нужно будет гайку пальца шаровой опоры отвернуть, выбить палец из рычага (Лучше всего в этом случае спец. съёмником воспользоваться, для снятия опор) и уже выкрутив гайки, шаровую снять можно будет, учтите одно Но! Шаровые находятся в самом низу, поэтому со временем закисают и рукой их подцепить просто не получается (Когда откручено всё), в этом случае понадобится небольшой лом или же толстая мощная отвёртка!

Краткое содержание:

Где находятся шаровые опоры? В подвески классического автомобиля присутствуют такие элементы которых в передне приводных машинах нет, так в классике есть рычаги, а именно нижний и верхний рычаг, между которыми находятся пружины и амортизаторы, на данных же рычагах закрепляются ещё и шаровые опоры, одна шаровая располагается сверху, другая же шаровая находится внизу, обе они указаны стрелками на фото ниже:

Когда нужно менять шаровые опоры? Шаровая опора состоит из пыльника (Так называемая резинка, указана она синей стрелкой) под которым находится вся сердцевина (Главная часть) шаровой опоры, если быть более точнее то там расположен шар который может перемещаться, кроме этого туда набита ещё и смазка, так вот это главная часть у шаровой опоры и если внутри всё разобьётся или попадёт грязь, то такая опора будет подлежать сразу же замене, иначе колёса как мы уже сказали будут заваливаться уже при наезде на небольшую яму, что очень опасно при наезде на скорости на кочку и ещё кой что, изношенные опоры будут издавать различного рода звуки, в основном это стук и скрипы, поэтому если Вы начали слышать постоянно при езде что то из перечисленного, то в таком случаем займитесь проверкой шаровой опоры, это очень легко, главное чтобы инструмент нужный под рукой был (Как проверить опору, показано в видео-ролике в самом конце этой статьи).

Как заменить шаровые опоры на ВАЗ 2101-ВАЗ 2107?

1. Сперва поднимите автомобиль (Ту часть на которой будет производиться замена) и после чего открутите болты которые колесо крепят (см. «Снятие колёс на автомобиле»), перед вашими глазами будет две шаровых опоры, найдя каждую из них и разобравшись с тем какая будет подлежать замене, приступайте к работе, пару слов по нижней опоре скажем, если приняли решение её менять то ослабьте каким ни будь ключом гайку крепления пальца шаровой опоры на рычаге (см. фото ниже), взяв молоток произведите столько, сколько будет нужно ударов, по наружной поверхности рычага (До того пока палец у опоры ней выйдет из зацепления с рычагом, смотрите маленькое фото) и после этого нагрузите переднюю подвеску (Там где меняете опору, нагрузить подвеску – это значит, подложить что то под рычаг или под тормозной диск, доски например и снять после этого машину с домкрата тем самым подвеска будет нагружена) и отверните три гайки (Одна указана синей стрелкой) которые крепят шаровую (Во время отворачивания, болты этих гаек от проворачивания вторым ключом удерживайте) и после чего её полностью снимите с рычага автомобильного.

Примечание! Чтобы проблем с шаровой не было и гайки все нормально выкрутились, рекомендуем перед началом работы очистить шаровую при помощи металлической щётки и в конце, нанести проникающую смазку WD-40 и тогда гайки более менее легко отвернуться!

2. С нижней опорой разобрались, теперь верхняя, если Вы не стали читать пункт 1 из-за того что там всё про нижнюю опору рассказывалось, то очень и очень зря, в общем этот пункт всё же прочтите (Обязательно) ну и в двух словах, верхняя опора снимается абсолютно точно так же как и нижняя, вся последовательность действий, все абсолютно идентично, только есть одно небольшое Но! Нагружать подвеску при замене верхней опоры нужно изначально, потом ослаблять гайку пальца, выбивать его (Ударами молотка по рычагу) ну и конечно же выкручивать гайки, которые крепят шаровую опору на верхнем рычаге автомобиля (Только это делать будет нужно, когда рычаг верхний вверх можно будет отвести, то есть после выбивания пальца из рычага, потому что так гораздо удобней будет).

Примечание! Молотком нужно воспользоваться только в том случае, если спец. съёмника шаровых опор нет, если он есть то про молоток вообще можете забыть, сразу же выкручивайте гайку крепления пальца и при помощи съёмника, выпрессовывайте его из рычага, отвернув три гайки, снимите полностью шаровую опору с автомобиля!

Дополнительный видео-ролик: Два очень поучительных и интересных ролика, мы закрепили чуть ниже, в одном из них рассказывается о том каким образом можно проверить шаровые опоры на исправность, а в другом показывается процесс по их замене.

Замена шаровых опор на ВАЗ 2106

Отечественные дороги отличаются от европейских ровностью и качеством, поэтому опытный водитель должен иметь запчасти на две поломки вперед. Сегодня мы будем производить замену шаровых опор на ВАЗ 2106 своими руками. Данная операция довольно часто производится на отечественных автомобилях.

Замена шаровых опор на ВАЗ 2106 своими руками

1. Вывешиваем и снимаем колесо.

2. Ключом «на 22» отворачиваем самоконтрящуюся гайку с шарового пальца верхней опоры.

3. С помощью специального приспособления выпрессовываем шаровой палец из поворотного кулака.

4. Если приспособления нет, то выпрессовать шаровой палец можно сильными ударами молотка по проушине поворотного кулака, одновременно отжимая от него верхний рычаг монтажной лопаткой.

5. Двумя ключами «на 13» отворачиваем три гайки крепления шаровой опоры к верхнему рычагу.

6. Шаровая опора с защитным чехлом крепится к рычагу через прижимную пластину.

7. Гайку нижней шаровой опоры сразу полностью отвернуть не удается, так как она упирается в рычаг поворотного кулака. Поэтому ключом «на 22» сначала отворачиваем ее на 3–4 оборота.

9. Полностью отворачиваем самоконтрящуюся гайку и, поднимая поворотный кулак, снимаем его с шарового пальца.

10. Ключами «на 13» отворачиваем три гайки крепления шаровой опоры к нижнему рычагу. Она крепится к нему без прижимной пластины.

11. Перед установкой новых шаровых опор убедимся в наличии в них смазки и целости защитных чехлов.

12. Чтобы полностью снять поворотный кулак с рычагов передней подвески, приспособлением выпрессовываем один шаровой палец и вставляем вместо него подходящий упор. Выпрессовываем второй шаровой палец.

Замена нижней шаровой опоры на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Жигули, Классика

Нижнюю шаровую опору можно назвать самой слабой и капризной/проблемной деталью передней подвески автомобилей Ваз 2101-2107 Жигули. Владельцы Классики Вы со мной согласны? Думаю, что согласны. Так как картина на дороге — обездвиженные Жигули с вывернутым передним колесом, например на перекрёстке или повороте, не является редкостью. Поэтому проверку состояния передней подвески лучше делать регулярно или внепланово, при первом появлении скрипа или стука в ходовой автомобиля. И если же техосмотр выявит износ шаровой опоры, то с ремонтом лучше не затягивать. Так как вылет шаровой на дороге — это серьёзная проблема! И, если она произойдёт, то Вам обеспечен ремонт на проезжей части (самостоятельно, без подготовки и инструмента, Вы заменить опору не сможете) с вызовом автомастера на место событий (правда, далеко не каждый мастер согласится на работу под открытым небом, для отказа найдутся причины) или транспортировка автомобиля на СТО при помощи эвакуатора. Кому нужны такие приключения? Тем более, что заменить нижнюю шаровую опору на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Жигули вполне по силам даже начинающему автомобилисту. Главное — это серьёзно подготовиться к работе, то есть, прочитать этот материал-фотоотчёт до конца)))

Инструмент. На фотографии №1 Вы сможете увидеть основной арсенал инструмента, без которого я, например, не возьмусь за замену нижней шаровой опоры на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107. В основной список, кроме баллонного ключа, домкрата и ВД-40, входят: торцовый и накидной ключи на 13, рожковый ключ на 22, щётка по металлу, раздвижные пассатижи и СЪЁМНИК ШАРОВЫХ ОПОР автомобилей Ваз 2101-2107. Съёмник для шаровых опор, крайне необходим. Понимаю, что он стоит недёшево и можно заменить шаровую опору без съёмника (как это сделать я опишу ниже), но, поверьте, со съёмником работать значительно легче, удобней и быстрей.

Запчасти. Здесь всё просто. От себя рекомендую покупать и устанавливать только усиленные нижние и верхние шаровые опоры. Так как стоковые шаровые опоры уже давно вышли из доверия. Да, шаровый палец с усиленной опоры тоже можно вырвать, но сделать это будет, как минимум, в два раза сложней. А это уже не мало. Дальше, пройдусь по производителям, чьи шаровые опоры вызывают доверие: ТРЕК TRS SPORT (дорогие, но самые лучшие и надёжные шаровые опоры для Классики), АвтоВаз, Кедр, Белебей, Белмаг.

Очень хорошо, если в комплекте с шаровой опорой будет идти крепёж (гайка шарового пальца, три болта с гайками и гравёрами). Смотрим фотографию 2. Почему, я написал «хорошо»? Потому что, производители часто поставляют на рынок шаровые опоры в двух вариантах: с крепежом в комплекте и без. С крепежом опора естественно дороже. Но, я советую, всё-таки брать с крепежом (при дальнейшем прочтении, Вы поймёте, что данный совет будет полезен).

Что ещё по запчастям сказать? Да, вот: стоковые верхние и нижние шаровые опоры для Ваз 2101-2107 внешне отличаются друг от друга. Поэтому при установке попутать их местами довольно сложно. Что не скажешь о шаровых опорах усиленной версии. Поэтому производители выбивают на опорах обозначения «В» (верх) и «Н» (низ). Смотрим фотографии 3 и 4. Думаю, эти знаки ставят не зря. Поэтому правильно будет устанавливать шаровые опоры, согласно обозначениям.

Ещё есть одно дополнение))). Перед установкой нижней шаровой опоры, вне зависимости от фирмы производителя, проверяйте наличие смазки под пыльником. На стоковых опорах это сделать не сложно. На усиленных придётся немного повозиться: используя отвёртку, снимаем обжимное кольцо фиксирующее пыльник, снимаем пыльник и проверяем наличие смазки (фото 5 и 6). При необходимости добавляем смазку, для этих целей подойдёт Литол-24 или ШРБ-4. И, главное, не переусердствовать при добавлении, так как переизбыток смазки так же плох, как и её отсутствие. Если набить пыльник смазкой «до отказа», то после установки шаровой на рабочее место, пыльник порвётся сразу или через очень короткое время – это 100%. Поэтому, в этом случае, поговорка – «кашу масло не испортишь», не уместна!

Подробный фотоотчёт с описанием замены нижней шаровой опоры на автомобилях Ваз-2101, -2102, -2104, -2105, -2106, -2107, Жигули, Классика:

Принимаемся за дело. Ставим автомобиль «на передачу» и ручник. Устанавливаем антипокатные упоры под задние колеса. Отпускаем колёсные болты, домкратом поднимаем автомобиль, окончательно откручиваем колёсные болты и снимаем колесо. Не забываем установить страховку под кузов автомобиля, например, деревянный брусок или снятое колесо.

Выкручиваем рулевое колесо в крайнее положение (например, если производим замену нижней опоры с левой стороны, то крутим руль влево).

Щёткой по металлу очищаем шаровую опору. Проливаем ВД-40 или тормозной жидкостью (фото 7 и 8).

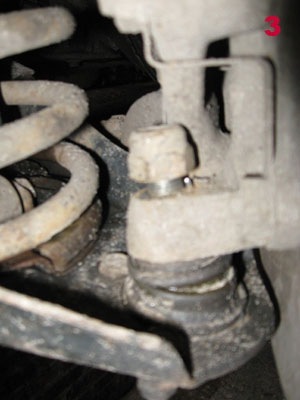

Ключом на 22 откручиваем гайку шарового пальца. Полностью её открутить, не получиться из-за конструкции поворотного кулака. Опять проливаем гайку и резьбу шарового пальца ВД-40. Закручиваем гайку. Опять в дело пускаем ВД-40. И вновь откручиваем гайку. Повторяем процесс «открутил-вд40-закрутил» до момента, когда гайка будет откручиваться без усилий (фото 9 и 10).

Если у Вас есть специальный съёмник для шаровых опор автомобилей Ваз 2101-2107, то этот абзац Вы можете пропустить. Так в нём речь будет идти о снятии (распрессовке шарового пальца) шаровой опоры без съёмника. И так, берём кувалду и наставку (желательно из мягкого металла, медную или алюминиевую). Начинаем наносить сильные удары по проушине поворотного кулака (фото 11 и 12). Если повезёт, то будет достаточно двух-трёх ударов и шаровая опора будет распрессована. Если нет, то придётся запастить терпением и временем. И методично простукивать проушину, до победного конца! Способ рабочий, позволяет добиться необходимого результата. Попутно, махая кувалдой, можно ещё и согреться))).

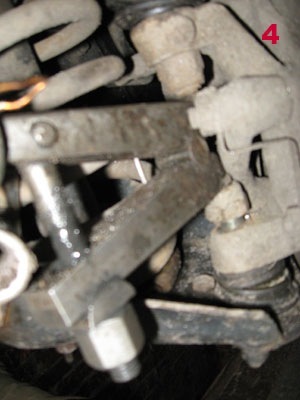

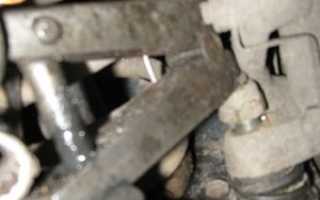

При наличии съёмника, демонтаж нижней шаровой опоры проходит значительно быстрей и проще (фото 13).

После распрессовки пальца шаровой опоры, остаётся только окончательно открутить крепёжную гайку. Вот в этот момент работа может пойти по одному из двух направлений. В первом, гайка легко скручивается с пальца шаровой опоры (выше описанный процесс «открутил-вд40-закрутил» как раз и должен послужить залогом успеха), Вы поднимаете поворотный кулак вверх, и до конца снятия шаровой остаются считанные мгновения. Или же, удача «поворачивается к Вам задом» и события начинают двигаться во втором направлении. В направлении очень «интересном», где придётся повоевать с упрямой гайкой. Я по этой теме, даже отдельный материал сделал. Поэтому, если в Вашем случае, гайка отказывается откручиваться по-хорошему, советую перейти по ссылке, прочитать статью и выйти победителем в битве с гайкой))). Правда, гайке в этом случае будет «крышка» и совет о покупке шаровой опоры с крепежом уже не будет казаться бесполезным!

Гайка демонтирована! Остаётся финальная часть. Используя ключи на 13, откручиваем крепёжные болты шаровой опоры к рычагу (фото 14 и 15). Снимаем опору.

Удаляем грязь с нижнего рычага. Осматриваем посадочное место опоры на рычаге на предмет трещин и разломом (фото 16). Если обнаружили трещины, то рычаг следует заменить. Если всё окей, то устанавливаем новую нижнюю шаровую опору, палец обязательно смазываем (нигрол, моторное масло, литол) и сборку проводим в обратной последовательности (фото 17).

Работа по замене нижней шаровой опоры на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107 закончена.
